Měření teplotních profilů pájecích strojů

Znalost teplotních profilů umožňuje správné nastavení procesu pájení v reflow pecích a pájecích vlnách, ověření stálosti procesu a získávání opakovatelných výsledků.

Čas a teplota jsou velmi důležité proměnné pro pájení DPS. Je důležité, aby na desku se sestavou obvodů byla přivedena dostatečně vysoké množství tepelné energie po dostatečně dlouhou dobu tak, aby byly součástky účinně zapájeny na desku. Při pájení příliš vysokou teplotou nebo příliš rychle může dojít k poškození desky. Při příliš nízké teplotě zase nebudou součástky dostatečně zapájeny.

Cíl a přínos služby

• Zjištění teplotních profilů stávajícího pájecího procesu v daném zařízení.
• Získání představy o skutečných teplotách v daném zařízení při pájení DPS.
• Následné správné nastavení času a teploty v daném zařízení při pájení DPS.
• Zvýšení kvality výroby.

Realizace služby

Společnost ABE.TEC s.r.o. , firma certifikovaná dle ISO 9001, provádí měření teplotních profilů v prostorech zákazníka.

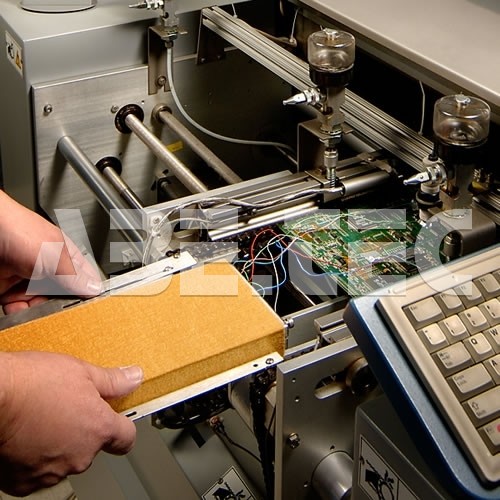

Odborný pracovník měří teplotní a časový průběh pájecího procesu v reflow peci nebo v pájecí vlně při jejich stávajících nastavených hodnotách. Používá vysoce kvalitní ECD profiloměr s nejmodernějším softwarem.

Výsledkem kontroly je analýza naměřených dat a porovnání s požadavky na optimální pájecí proces.
V rámci měření je například detegováno:

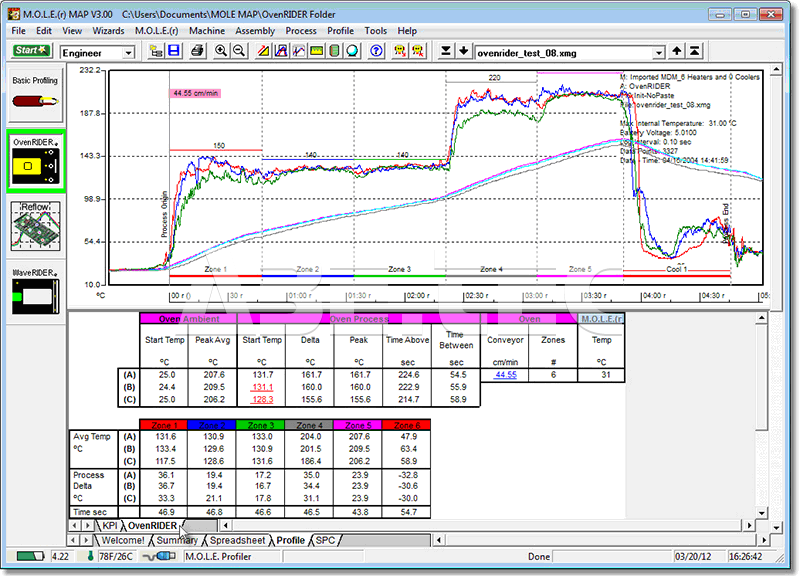

• u reflow – teplota v jednotlivých zónách, únik tepla, rychlost dopravníku, maximální teplota pájení, dobu pájení a další

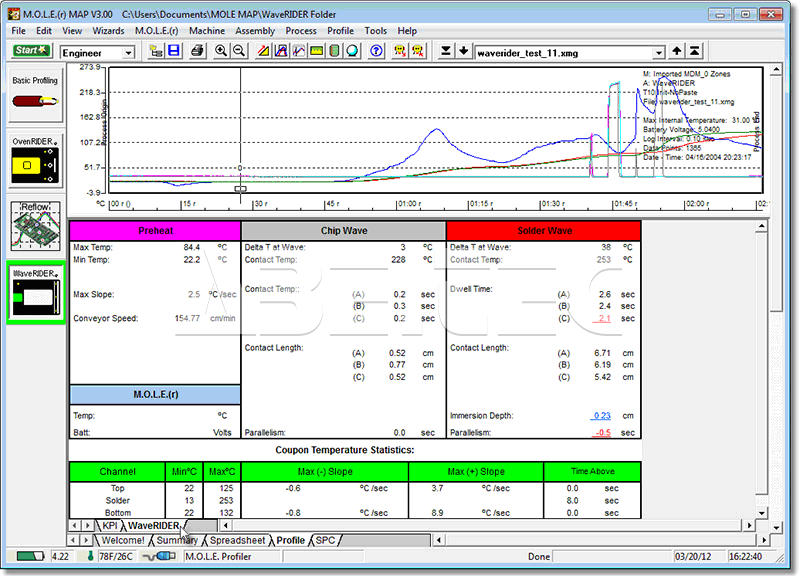

• u pájecí vlny – kontaktní teplota a čas, kontaktní délka, hloubka ponoření, souběžnost, rychlost dopravníku a další


Výstup služby

• naměřené hodnoty
• graf celého průběhu procesu v pájecím zařízení
• vyhodnocení procesu činnosti pájecího zařízení

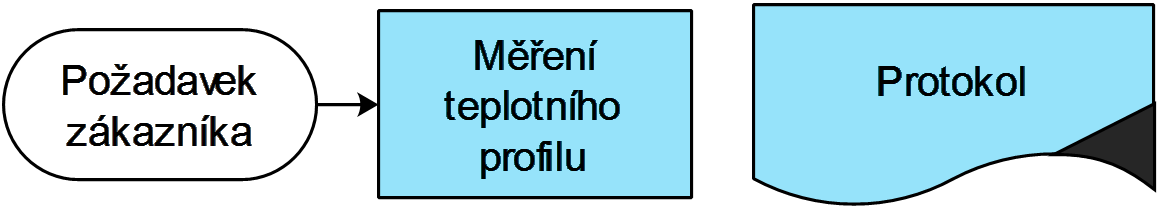

Jednotlivé kroky algoritmu Měření teplotního profilu
