Kontinuální monitor uzemnění Iron Man Plus Monitor, dvouvodičový, CTC331-WW
Obj. číslo:
101005384
Výrobce:
Kategorie:
Dostupnost:
3 týdny
přímý dovoz z Anglie
Cena:
8 502,00 CZK / ks bez DPH
10 287,42 CZK / ks s DPH
10 287,42 CZK / ks s DPH
předchozí
další
Kontinální monitor uzemnění Iron Man™ Plus Monitor, dvouvodičový, CTC3...
Kontinální monitor uzemnění Iron Man™ Plus Monitor, dvouvodičový, CTC3...
Varianty produktu
Katalogový list
◄
►
Popis
- Nepřetržité sledování jedné pracovní stanice.
- Průběžně sleduje celistvost uzemnění operátora a vodivé nebo disipativní pracovní plochy.
- Splňuje ANSI / ESD S20.20 v souladu s ESD TR1.0-01-01.
- Detekce elektrického přetěžování (EOS).
- Alarm, pokud je detekováno přepětí (± 5 V nebo méně) z nástroje, jako je páječka nebo elektrický šroubovák.
- Detekce napětí na těle operátora.
- Alarm, pokud operátor generuje nebo přichází do kontaktu s napětím, které by bylo nebezpečné pro ESDS předmět.
- Technologie zpracování digitálních signálů.
- Pro obsluhu je používáno nízké zkušební napětí (0,40 V).
- Miniaturní velikost.
- Kompatibilní s dvouvodičovými zápěstními náramky.
- Vyměnitelný dvouvodičový konektor pro operátora.
- NIST kalibrován.
Technická specifikace:
- AC/DC adaptér: univerzální: 100 - 240 VAC, 0,5 A, 50/60 Hz.
- Práh alarmu přetížení: 0 až ± 5 V (výchozí nastavení).
- Rozsah alarmu přetížení: 0 až ± 50 V.
- Nastavení alarmu přetížení: potenciometr.
- Uzemňovací náramek operátora: dvouvodičový, 3,0 mm plug.
- Počet monitorovaných náramků: 1.
- Úroveň alarmu odporu na těle operátora: 10 MΩ.
- Úroveň alarmu napětí na těle operátora: ± 2,5 V (výchozí nastavení).
- Úroveň alarmu odporu pracovní plochy: 500 MΩ.
- Alarm: LED, zvukový.
-
Rozměry: 22 x 61 x 66 mm.
Obsah balení
- 1 x Iron Man® Plus monitor pracovní stanice.
- 1 x kabel k pracovní ploše (bílý).
- 1 x DPS kabel s krokodýlovou svorkou (žlutý).
- 1 x zemnicí kabel monitoru (zelený a žlutý).
- 1 x napájecí adaptér, 12 VDC, s vyměnitelnými zástrčkami.
- 1 x svorka.
-
1 x certifikát o kalibraci.
Technická data (7)
Technická data k porovnání Kontinuální monitor uzemnění Iron Man Plus Monitor, dvouvodičový, CTC331-WW
| Název parametru | Hodnota |
|---|---|
| Indikace naměřené hodnoty | optická, akustická |
| Záznam do databáze (např. SQL) | ne |
| Identifikace / záznam osoby | není |
| Číselné zobrazení naměřené hodnoty | ne |
| Pracuje samostatně (bez PC) | ano |
| Rozměry (š x h x v) | 22 x 61 x 66 mm |
| Typ kontinuálního monitoru | dvouvodičové |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Kontinuální monitor uzemnění Iron Man Plus Monitor, dvouvodičový, CTC331-WW
Technický list (EN) (902 kB)
Příslušenství (2)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Verifikační tester pro kontinuální monitory, CTE701
Určen pro pravidelné kalibrační testy kontinuálních monitorů CTC061 WS Aware Monitor, CTC065 Ground Master Monitor, Monitor CTC331 Iron Man® Plus, Monitor CTC334 Ground Man Plus.
492,00 CZK /
bez DPH
bez DPH
Náhradní zdířka pro monitory CTC331 a CTC334, CTA251
Náhradní zdířka pro připojení operátora. Určena pro kontinuální monitory CTC331-WW Iron Man® Plus Monitor, CTC334-WW Ground Man Plus Monitor.
Fotografie (2)
Prohlédněte si fotografie Kontinuální monitor uzemnění Iron Man Plus Monitor, dvouvodičový, CTC331-WW

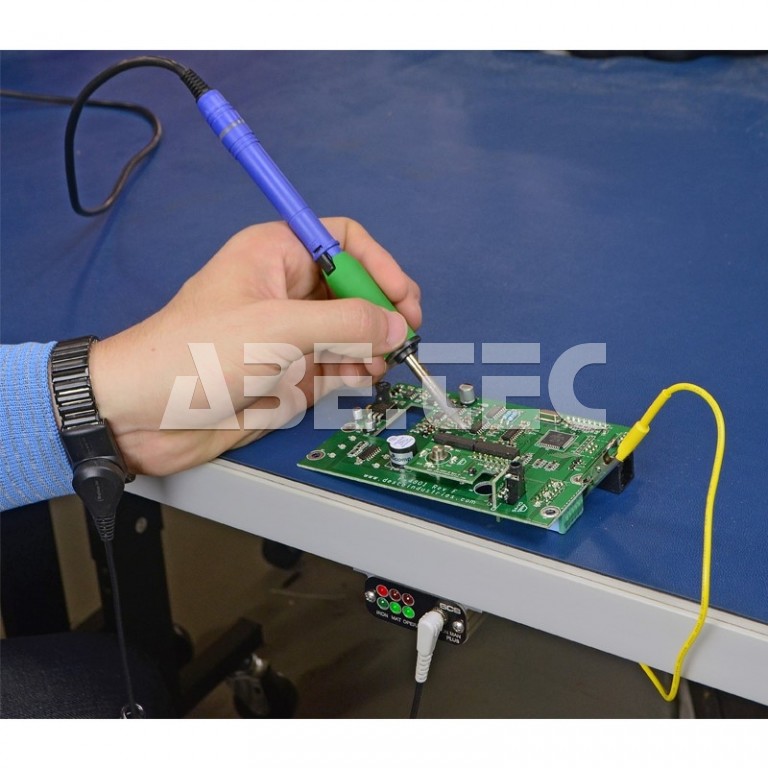

Kontinální monitor uzemnění Iron Man™ Plus Monitor, dvouvodičový, CTC3...

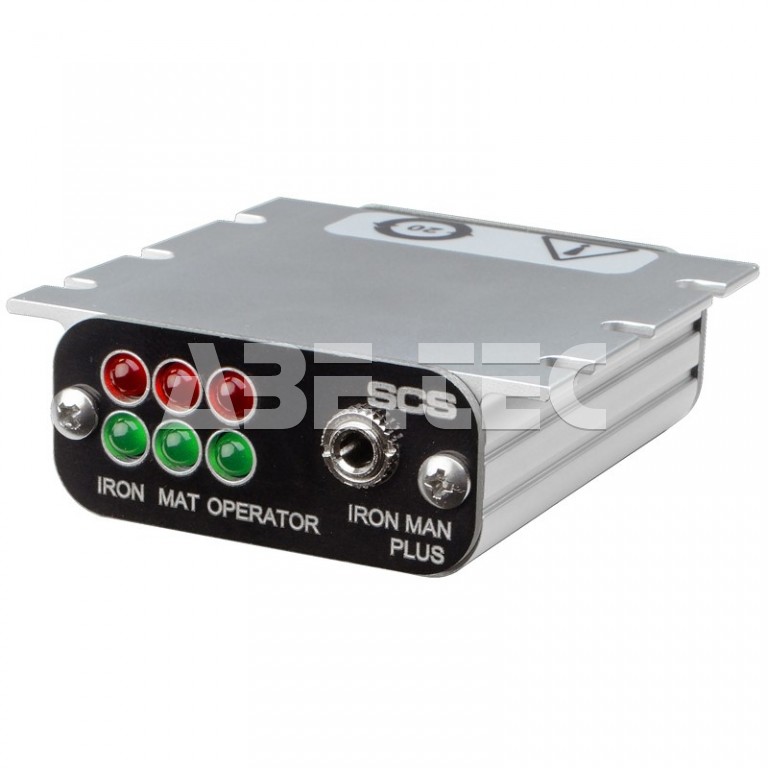

Kontinální monitor uzemnění Iron Man™ Plus Monitor, dvouvodičový, CTC3...
