Horkovzdušná pájecí stanice Hakko FR-810B
20 939,05 CZK / ks s DPH
Popis
Horkovzdušná pájecí stanice HAKKO s vysokým výkonem až 670 W a vysokým objemem pro zvýšení efektivity práce.
- Funkce podtlakového vyzvedávání pro snadné a bezpečné odebírání součástek.
- Možnost vytvoření jednoduchého tepelného profilu pomocí funkce Chain Presets.
Vysoký výkon a velký objem vzduchu
Další evoluce SMD rework systému
- Vysoký výkon a velký objem horkého vzduchu pro rychlé odstranění součástek
Nyní máte k dispozici nástroj, který dokáže poskytnout silný proud horkého vzduchu pro opravu obvodových desek s vysokou tepelnou kapacitou, a vysoký výkon pro desky s vysokou hustotou.
- Zlepšení účinnosti
Vysoký průtok vzduchu a vysoký výkon přístroje FR-810B umožňují provádět stejnou práci pouze za jednu třetinu času, který je vyžaadován při použití běžné stanice. To snižuje negativní tepelný dopad na desky a součástky.

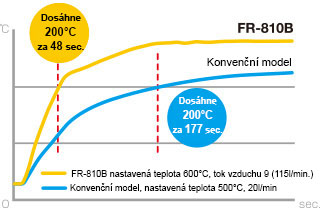

* Graf vpravo: zkouška doby potřebné pro připojení konektorových profilů na keramickou desku, která má být zahřátá na teplotu 200°C, s nastavením maximální teploty a průtoku vzduchu.
* Byly použity jednotlivé trysky o průměru cca. 4mm.
- Vylepšení FR-810B
Kromě hlavních funkcí FR-810, vysokého výkonu a velkého objemu vzduchu, byly do horkovzdušné opravářské stanice FR-810B přidány dvě nové funkce snímače podtlaku. Ty umožňují odebrat součástku bez rizika poškození DPS.

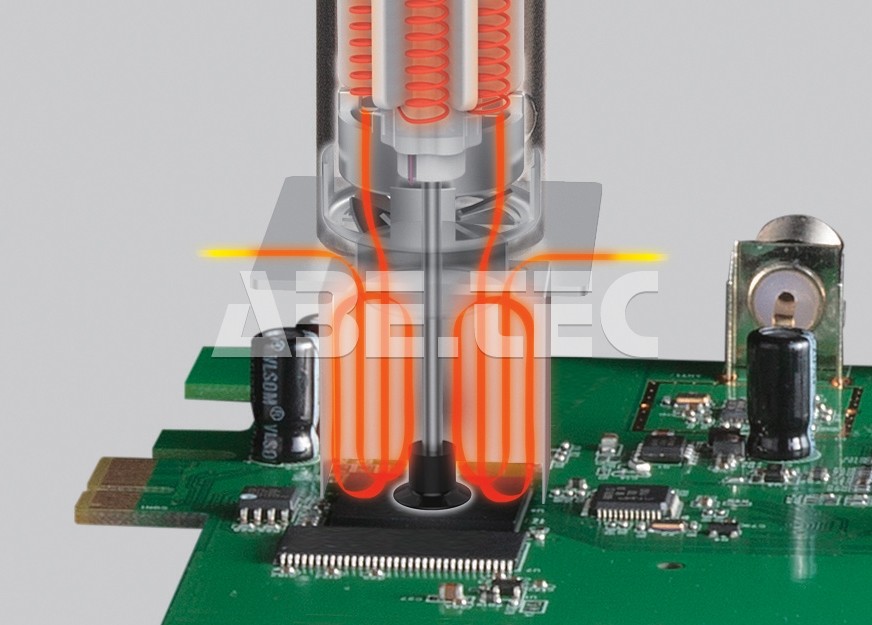

Nový typ trysek pro zlepšení teplotních charakteristik
Nové trysky zlepšují efektivitu práce díky rovnoměrnému ohřevu horkým vzduchem proudícím uvnitř trysky. Ten vzniká díky větracím otvorům na horní části trysky (pouze u BGA trysek).
Funkce podtlakového vyzvedávání
Funkce podtlakového vyzvedávání umožňuje vyjmutí součástek z podložky pomocí vakua. Komponenta je vyzvednuta pouze poté, kdy horký vzduch roztaví pájecí spoje. Tím se vyvarujete chyb při využití nadměrné síly pro vyjmutí součástky.
Indikátor vyzvednutí
Díky přednastavené funkci může být součástka automaticky vyzvednuta ihned po roztavení pájky. Současně se zobrazí indikátor. Okamžik vyjmutí komponenty je tak jasně viditelný i v případě, že tryska zcela zakrývá součástku i pájené spoje.
- Použití konvenčních trysek HAKKO
Zarovnejte projekční část a připojte konvenční trysku k ohřevnému tělesu.
* Trubice ohřevného tělesa HAKKO FR-810 (tento model se již nevyrábí) má dvě projekční části. Chcete-li použít konvenční trysku, je nutné vložit navíc konverzní adaptér, který je součástí balení přístroje FR-810 jako standardní příslušenství.
- Snadné vyjmutí trysek a údržba
Trysky můžete pro mnoho různých typů součástek snadno a rychle měnit. Kompatibilní jsou také konvenční trysky Hot Air. Snadno a bezpečně můžete také vyměnit ohřevné těleso.
Rychlá výměna trysek N51 | Jednoduchá výměna topného tělesa |
![]() |
![]() |
Jednoduché odstranění a upevnění bez použití nářadí | Pro výměnu ohřevného tělesa jednoduše vyjměte čtyři šrouby |
- Funkce časovače
Funkce časovače slouží k ovládání doby provozu. Můžete tak předejít přehřátí dílů a zlepšit celkovou kvalitu opravy.

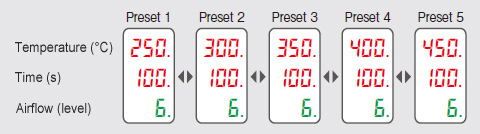

- Funkce Chain presets (přednastavení) pro vytvoření jednoduchého tepelného profilu
Funkce přednastavení spočívá ve vytvoření jednoduchého tepelného profilu kombinací několika přednastavených podmínek (až 5 kroků). Standardizací pracovního času značně zlepšíte efektivitu práce, předejdete přehřívání a usnadníte si práci s náročným opravářských procesem. Navíc docílíte opakovatelnosti celého procesu.
- Funkce automatického spánku a vypnutí
Chcete-li zajistit bezpečnost a šetřit energii, je-li nástavec umístěn v držáku stanice, aktivujte funkci automatického spánku a spuštění chlazení. Pokud není nástavec vyjmut z držáku a je po dobu 30 minut nečinný, aktivuje se funkce automatického vypnutí. Přístup k funkcím může být omezen heslem.

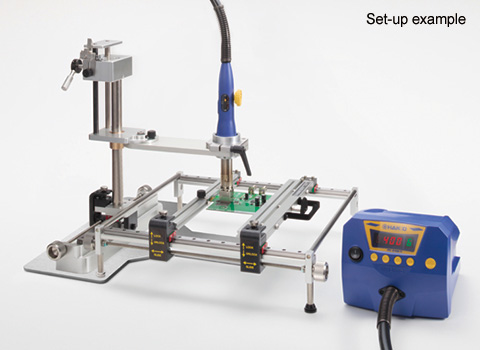

- Držák nástavce, desky a spodního ohřevu
S použitím držáku nástavce, desky plošných spojů a spodního ohřevu můžete pracovní podmínky řídit ještě přísněji. Sestavíte si tak nízkoenergetický opravárenský systém.
Technická specifikace
Systém:
- Příkon: AC220V: 1100W, AC230V: 1200W, AC240V: 1300W.
- Rozsah teplot: 50 až 600 °C.
Stanice:
- Příkon: 30 W.
- Tok vzduchu: 1 - 9 (5 až 115 l/min.).
- Rozměry: 160 x 145 x 220 mm.
- Hmotnost: 1,5 kg.
Ručka (Hot Air):
- Příkon: AC220V: 1070W, AC230V: 1170W, AC240V: 1270W.
- Standardní tryska (součástí balení: ø 4 mm.
- Celková délka: 250 mm.
- Hmotnost: 180 g.
Vhodné typy odpájecích trysek:

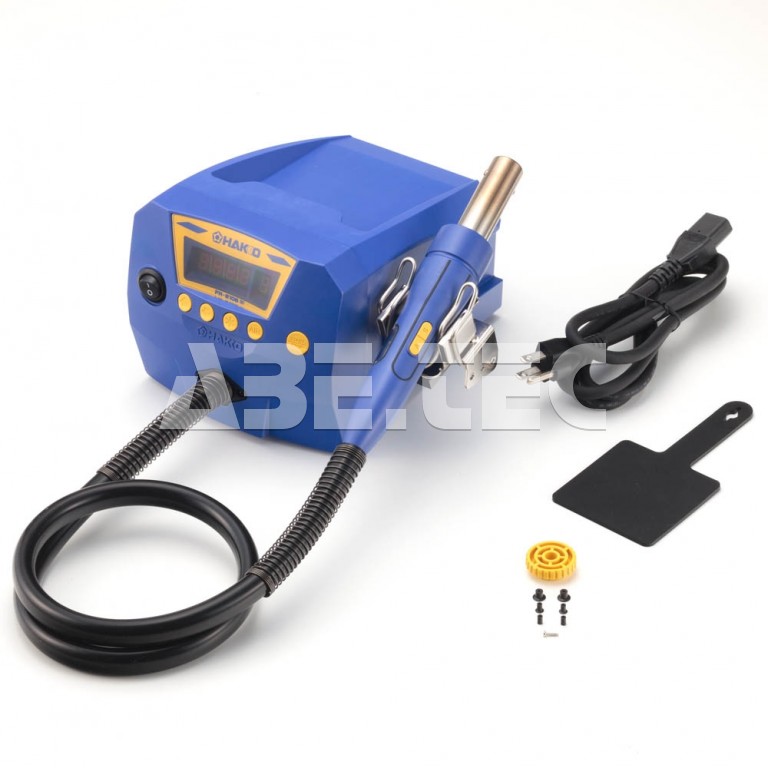

Obsah balení
- Horkovzdušná pájecí stanice HAKKO FR-810B s ručkou.
- Tryska (ø 4 mm).
- Držák ručky.
- Kontrolní knoflík pro vakuové potrubí L (se šroubem).
- Podložky (dvě od každé velikosti: ø 3 mm, ø 5 mm, ø 7,6 mm).
- Tepelně odolná podložka.
- Napájecí kabel.
- Diagram rozložení teploty.
-
Návod k použití.
Technická data (14)
Technická data k porovnání Horkovzdušná pájecí stanice Hakko FR-810B
Název parametru | Hodnota |
---|---|
Příkon | 1100 W |
Rozsah teplot (minimální) | 50 °C |
Rozsah teplot (maximální) | 600 °C |
Charakteristiky stanice | Sleeping mode vestavěný, Automatické vypnutí, Uzamykatelné nastavení teploty, Dusíkový zákryt (volitelně) |
Teplotní profil | ano |
Typ horního ohřevu | horký vzduch/plyn |
Určeno pro opravy | mobilní telefony, tablet, laptop, herní konzole, Wii, Xbox, PC základní desky, průmyslové, náročné vícevrstvé DPS |
Opakovatelnost procesu | řízená, 1% (pulzní tlak), 2% (úroveň tlaku) |
Software | integrovaný profil |
Proces opravy | plně ruční oprava |
Opravované součástky | SMD, SO, SOIC, QFP, PLCC, BGA, reballing BGA , vývodové součástky |
Rozměry (š x h x v) | 160 x 145 x 220 mm |
Hmotnost | 1.5 kg |
Výrobce | Hakko |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Horkovzdušná pájecí stanice Hakko FR-810B
Příslušenství (61)
Sada odpájecích hrotů N51-50
BGA hrot N51-12
Odpájecí hrot N51-01
Odpájecí hrot N51-02
Odpájecí hrot N51-03
Odpájecí hrot N51-04
Odpájecí hrot, zahnutý N51-05
Tryska A1125B-QFP 10x10 mm
Tryska A1262B-QFP 12x12 mm
Tryska A1126B-QFP 14x14 mm
Tryska A1128B-QFP 14x20 mm
Tryska A1127B-QFP 17. 5x17.5 mm
Tryska A1261B-QFP 20x20 mm
Tryska A1129B-QFP 28x28 mm
Tryska A1263B-QFP 28x40 mm
Tryska A1265B-QFP 32x32 mm
Tryska A1203B-QFP 35x35 mm
Tryska A1264B-QFP 40x40 mm
Tryska A1215B-QFP 42.5x42.5 mm
Tryska A1180B-BQFP 17x17 mm
Tryska A1181B-BQFP 19x19 mm
Tryska A1182B-BQFP 24x24 mm
Tryska A1131-SOP 4.4x10 mm
Tryska A1132-SOP 5.6x13 mm
Tryska A1133-SOP 7.5x15 mm
Tryska A1134-SOP 7.5x18 mm
Tryska A1258B-SOP 7.6x12.7 mm
Tryska A1260B-SOP 8.6x18 mm
Tryska A1257B-SOP 11x21 mm
Tryska A1259B-SOP 13x28 mm
Tryska A1185B-TSOL 13x10 mm
Tryska A1186B-TSOL 18x10 mm
Tryska A1187B-TSOL 18.5x8 mm
Tryska A1188B-PLCC 9x9 mm
Tryska A1140B-PLCC 11.5x11.5 mm
Tryska A1141B-PLCC 11.5x14 mm
Tryska A1139B-PLCC 12.5x7.3 mm
Tryska A1135B-PLCC 17.5x17.5 mm
Tryska A1136B-PLCC 20x20 mm
Tryska A1137B
Tryska A1138B-PLCC 30x30 mm
Tryska A1189B-PLCC 34x34 mm
Tryska A1214B-SOJ 10x26 mm
Tryska A1183-SOJ 15x8 mm
Tryska A1184B-SOJ 18x18 mm
Tryska A1470-BGA 8x8 mm
Tryska A1471-BGA 12x12 mm
Tryska A1472-BGA 13x13 mm
Tryska A1473-BGA 15x15 mm
Tryska A1474-BGA 18x18 mm
Tryska A1475-BGA 27x27 mm
Tryska A1476-BGA 35x35 mm
Tryska A1477-BGA 38x38 mm
Tryska A1478-BGA 40x40 mm
Jednoduchá trubičková tryska A1124B Ø 2.5
Jednoduchá trubičková tryska A1130 Ø 4.4
Speciální tryska A1142B 1.5x3 mm
Dvojitá válcová jehla A1190 2.5x9.5 mm
Dvojitá válcová tryska s nastavitelnou mezerou A1325 1.5x5-10 mm
Speciální tryska A1191-SIP 25L
Speciální tryska A1192-SIP 50L
Náhradní díly (9)
Přísavka 7,6mm A1438, 5ks/bal
Přísavka 5mm A1439, 5ks/bal
Podložka 3mm, 5 ks/bal A1520
Ovládací knoflík vakuové trubky L B3023
Držák B5048
Podložka odolná vůči teplu B2300
Topné těleso 220-240V A5024
Trubice B5045
Ochranná objímka topení a MICA B5049
Související produkty (11)
Sestava vzduchové ochrany B5126
Držák na DPS C5027
Klip na desky B5098
Podpěrná jednotka desky B5136
Gumová patka 4ks/bal B5137
Stojan pro horkovzdušnou stanici C5028
Stojan pro horkovzdušnou stanici C5029
Posuvné zařízení A5027
Polohovací jednotka B5138
Zásobník B5139
Sestava zásobníku B5140
