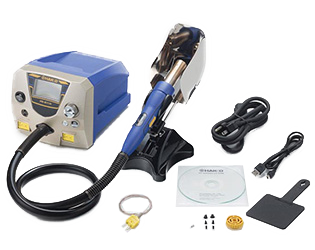

Horkovzdušná BGA opravárenská stanice HAKKO FR-811

• Profesionální SMD horkovzdušná opravárenská stanice.
• Vakuový systém vyzvedávání součástek.
• Kompletní rework systém pro opravu SMD a BGA.
• Možnost nastavení kompletních teplotních profilů s 6-zónovým horkým vzduchem a spodním předehřevem.
• Dvojité termočlánkové vstupy pro monitoring součástek a desek plošných spojů.
• Integrace PC pomocí USB portu a HAKKO softwaru.
• Přídavný USB vstup pro flash disk, na který můžete ukládat profily.
• Kapacita interní paměti až na 50 profilů.
• Manuální a automatický režim.
• Režim automatického učení profilování.
• Možnost zaheslování nastavených parametrů.
• ESD / antistatické provedení pro práci s elektrostaticky citlivými součástkami.

• Nový displej s grafickým rozhraním a navigačním systémem, který zjednodušuje operace.
• Duální T/C vstupy umožňující sledování teploty součástek a DPS.
• Bezpečné, přesné a opakovatelné procesy.
• Automatický režim poskytuje plné programování profilů s až šesti etapami.
• Interní uložení až 50 profilů s USB vstupem pro ukládání profilů.
• Vyhrazený USB vstup pro integraci FR-811 s PC softwarem.
• Integrovaný vakuový systém vyzvedávání dílů s vizuálním ukazatelem na ručce.
• Indikace, pokud je komponenta kompletně přeformátována.

Kombinací horkovzdušné opravárenské stanice HAKKO FR-811 se spodním předehřevem C5023, držákem DPS C5027 nebo stojanem C5028/C5029 a optickou sadou 999-267 vytvoříte kompletní a ekonomický opravárenský systém SMD, který je ideální pro komponenty s dolním uchycením k DPS.

HAKKO FR-811 je kompatibilní se staršími generacemi trysek pro FR-801, FR-802 a FR-803B. Není nutné používat adaptér.

Technická specifikace:

• Vstupní napětí: 220-240 VAC 50/60 Hz.
• Příkon: 1200 W.
• Příkon stanice: 30 W.
• Příkon ohřevu: 1170 W.
• Zdroj vzduchu: turbína.
• Nastavení vzduchu: 1 - 100% (max. 115 l/min).
• Vakuová funkce: ano.
• Rozsah teploty: 50 - 600°C.
• Vstupy pro termočlánky: 2 - typ K.
• Externí připojení: 1 - USB - A, 1 - USB - B.
• Provozní režimy: manuální nebo automatický.
• Paměť: 50 x 6 úrovní + předehřev.
• Kontrola procesů: možnost zaheslování.
• Bezpečnostní automatické vypnutí: ano.
• Bezpečnostní automatické chlazení: ano.
• Předvolby: 6 uživatelů, programovatelné.
• Délka ručky (bez kabelu): 250 mm.
• Hmotnost ručky (bez kabelu): 180 g.
• Trysky (nejsou součástí balení): série N51.
• Rozměry stanice: 160 x 145 x 220 mm.
• Hmotnost stanice: 1,5 kg.
• Kompatibilita softwaru: pouze Windows 7.
• Bezpečnostní schválení: cMETus.
• ESD provedení: ano.

Kompletní horkovzdušný opravárenský systém s vynikajícím poměrem ceny a výkonu

Všechny funkce potřebné pro rework SMD v jednom kompaktním systému

Nízkonákladové SMD přepracování dokážete provést se systémem HAKKO FR-811, speciálním softwarem a příslušenstvím.

Vytvářejte kompletní teplotní profily s šestizónovým horkým vzduchem a spodním předehřevem Základní teplotní profil se skládá z pěti dílů zobrazených výše. FR-811 může poskytnout 6 zón, ve kterých je řízena teplota, čas a proudění vzduchu. Proto může mít FR-811 teplotní profil s plnou stupnicí, která je blízká reflow profilům vytvářeným reflow pecím.
Zaznamenávejte teplotní údaje Propojením termočlánků zahrnutých v FR-811 můžete měřit a zaznamenávat teplotu komponent nebo desky. Kromě toho, v případě, že je nastaveno TC LINK, může být topné těleso automaticky řízeno tak, aby teplota termočlánků propojených s komponentou nebo deskou sledovala nastavený profil.
Řiďte operace na PC pomocí různých nastavení Propojením FR-811 a počítače pomocí USB kabelu a speciálního softwaru, dodávaného jako součást balení, si zobrazíte sadu tepelných profilů a skutečné změny teploty v grafu v reálném čase. Také změny tepelného profilu a jemné nastavení profilů snadno provede na počítači. Po provedení  změn je nutné nové zaslání dat do stanice. Kromě toho můžete nastavené hodnoty a grafy uložit do formátu CSV.
Propojený provoz se spodním předehřevem FR-811 dokáže ovládat čas zapnutí a vypnutí spodního předehřevu a výkon spodního topného tělesa. Předehřev se objednává samostatně.

Vysoký výkon a velký objem horkého vzduchu pro rychlé odstranění komponent

Nástroj poskytující silný proud horkého vzduchu umožňuje opravy plošných spojů s vysokou tepelnou kapacitou, které vyžadují vysoký objem vzduchu a vysoký výkon. Dostatečně horký proud vzduchu pro příslušný objem poskytuje také vysoký výkon pro montáž na podklady s vysokou hustotou komponent.

Nové uživatelsky přívětivé funkce pro SMD rework

	Nový typ trysek pro zlepšení teplotních charakteristik Nové trysky zlepšují efektivitu práce díky jednotnému ohřevu teplým vzduchem uvnitř trysky, který je způsoben otvory na horní části trysky (pouze s BGA tryskami).
	Funkce vakuového vyzvedávání komponent Funkce vyzvedávání komponent pomocí vakua umožňuje snadné vyjímání součástek. To se provede pouze poté, co horký vzduch roztaje pájené spoje. Tento postup předchází odlepování povrchové vrstvy způsobené nadměrnou silou při odstraňování komponent.
	Indikátor vyzvednutí součástky Díky přednastavené funkci vyzvedávání komponent můžete automaticky vyjmout součástku ihned poté, co je pájka roztavena. Ve stejné době se objeví indikace vyjmutí. Dokonce i když komponentu a pájené spoje nemůžete vidět kvůli přiložené trysce, díky indikátoru součástku bezpečně zvednete.
	Snadno čitelný LCD displej Díky vysoké viditelnosti LCD displeje snadno zkontrolujete různé nastavení profilů nebo provozní stav přístroje. Indikace jsou zobrazeny pomocí grafiky, stejně jako písmena a čísla, a proto informace přečtete rychle a intuitivně.
	Multisměrové otočné tlačítko ovladače Ovládací knoflík usnadňuje nastavování hodnot zobrazovaných na LCD displeji. Existuje několik způsobů, jak se tlačítko pohybuje - točení, mačkáním, naklápěním nahoru, dolů a do stran rychle určíte požadované parametry.
	Propojení s počítačem (USB I/F vstup) USB I/F zdířka umožňuje propojení přístroje s počítačem. Vyhrazený software poté dokáže zobrazit a nahrávat různá nastavení nebo údaje o teplotě na obrazovce počítače a v reálném čase.
	USB připojení pro snadný přenos dat Data mohou být přenášen pomocí USB flash disku, a to i bez použití počítače.
	Používejte klasické HAKKO trysky Zarovnáním drážek snadno připojíte klasické trysky k ohřevné trubici. Předchozí typy ohřevných trubic (FR-810) mají dvě části. Aby bylo možné použít klasické trysky, je nutné použít konverzní adaptér, který je součástí balení HAKKO FR-810.

Jednoduché odstranění trysek a snadná údržba

Trysky můžete rychle měnit, pokud pracujete s širokou škálou komponent. Konvenční HAKKO trysky mohou být použity pomocí speciálního konverzního adaptéru (volitelné příslušenství). Výměna topného tělesa je také velmi snadná.

Rychlá výměna N51 trysek	Jednoduchá výměna topného tělesa
Jednoduché odstranění a připojení trysek bez nástrojů	Jednoduché ostranění čtyř šroubů pro výměnu tělesa

Vytvořte jednoduchý teplotní profil

Funkce časovače

Funkce časovače slouží k řízení času provozu. Zabraňuje přehřádí komponent a může zlepšit celkovou kvalitu přepracování.

Řetězové předvolby pro vytvoření jednoduchého teplotního profilu

Funkce řetězového přednastavení umožňuje vytvoření jednoduchého teplotní profilu tím, že kombinuje několik přednastavených podmínek (až 5 kroků). Zvyšuje efektivitu práce standardizací pracovní doby, zabraňuje přehřátí komponent, zlepšuje opakovatelnost provozu a činí složité rework operace jednodušší.

Automatický režim spánku a automatická vypínací funkce

Pro zajištění bezpečnosti a úsporu energie v době, kdy je rukojeť umístěna ve stojanu, je aktivována funkce automatického spánku a dochází k chlazeení. V případě, že rukojeť nebyla odstraněna z držáku a je nečinná po dobu 30 minut, aktivuje se funkce automatického vypnutí.

Montáž nízkonákladového systému opravy SMD

Systém nízkonákladového přepracování může být sestaven z opravárenské stanice, spodního předehřevu, držáku desky a upínacího přípravku.
