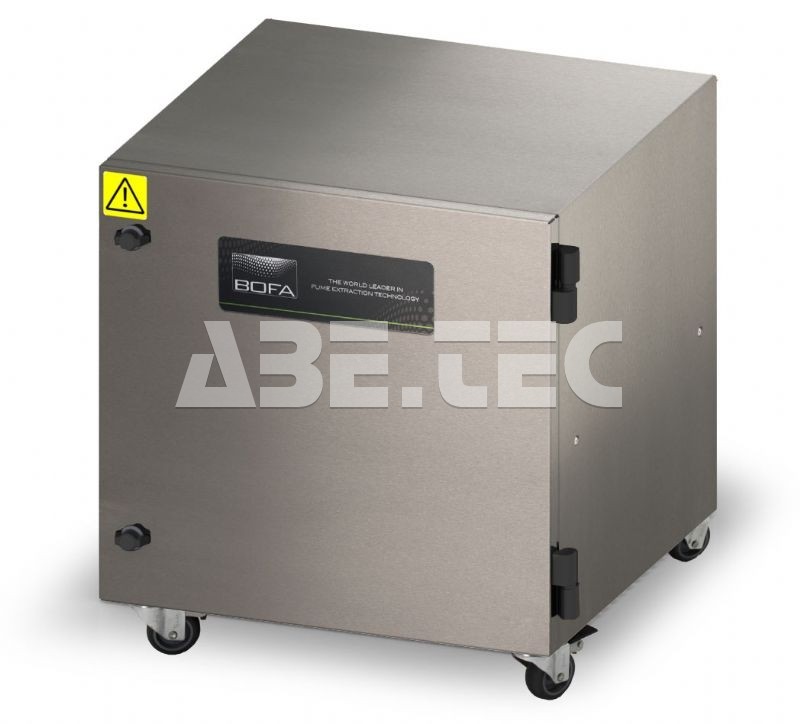

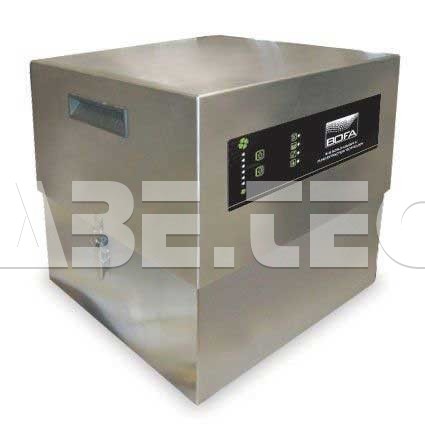

Filtrační chladicí jednotka AD 350 CU SS, nerez

• Základní chladicí jednotka s filtrací.
• Filtrační systém vhodný pro ty, kteří chtějí  zajistit optimální výkon a spolehlivost.
• Elektricky řízená chladicí vzduchová jednotka.
• Dodává chladný, filtrovaný vzduch do laseru i napájecího modulu.
• Tento čistý, chladný vzduch zajišťuje optimální výkon laseru a spolehlivost.
• Lze použít také pro zvýšení IP ratingu laseru.

Vlastnosti odsávacího zařízení:

• Nízká hladina hluku.
• Kryt z nerezové oceli (určený do potravinářského a zdravotnického průmyslu).
• Účinnost filtru F8 (95% při velikosti částic 0,9 mikrony).
• Nízké náklady na náhradní filtry.

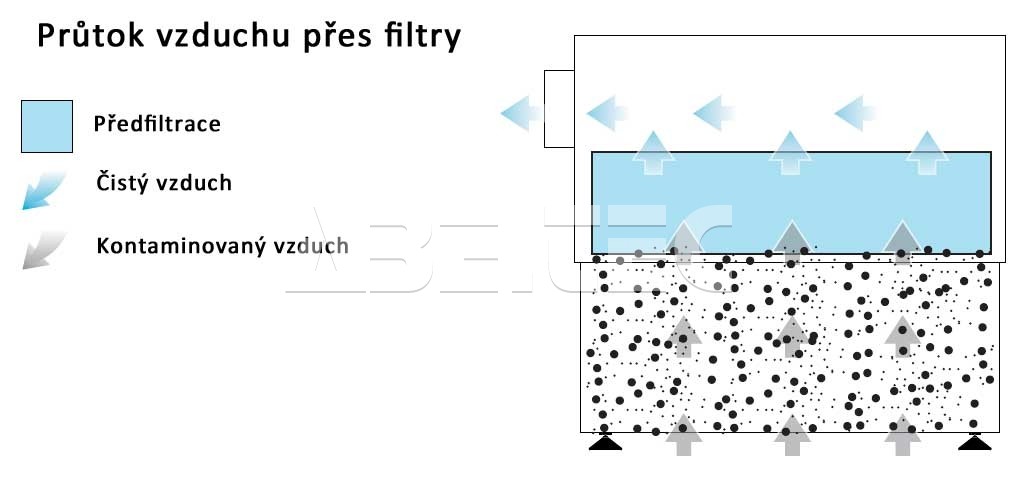

• DeepPleat technologie předfiltrace.
• Automatická regulace průtoku vzduchu.

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• Rozhraní 24 V Stop / Start.
• Signalizace výměny filtru / selhání systému.
• VOC plynové senzory.

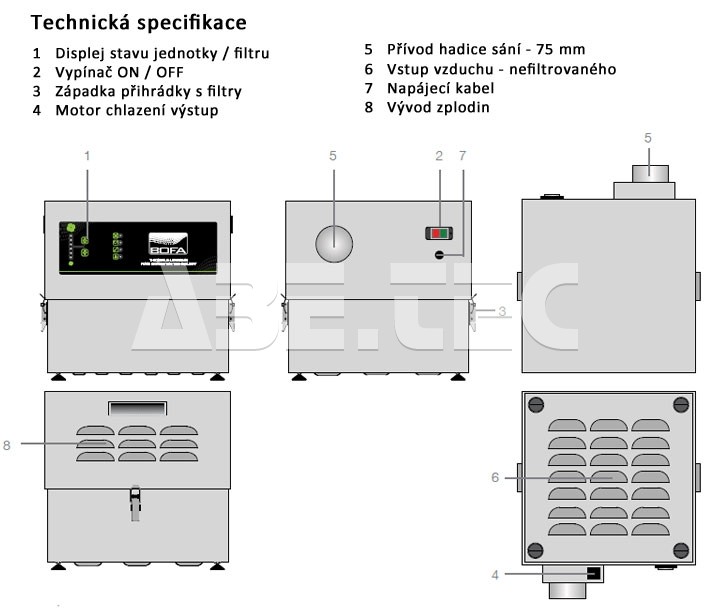

Technická data:

• Rozměry: 375 x 435 x 590 (š x h x v) mm.
• Konstrukce krytu: broušená nerezová ocel.
• Průtok vzduchu / tlak: 380 m³/hod / 96 mbar.
• Napájení: 90 - 257 V 50/60 Hz, proud při plném zatížení 12,5 A / 1,1 kW.
• Hlučnost: < 60 dB při typické provozní rychlosti.

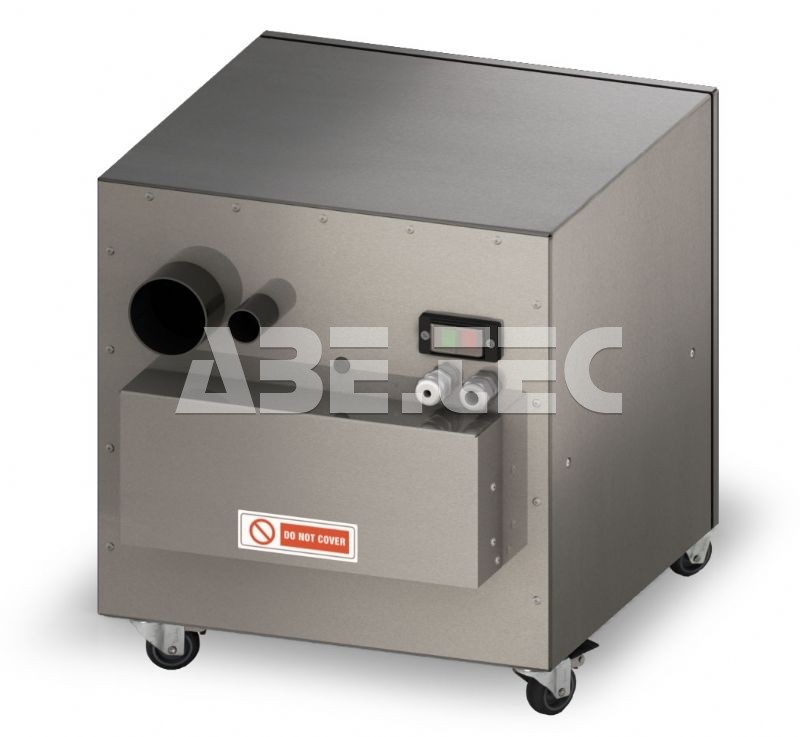

• Průměr přívodu pro hadici sání: 75 mm.
• Hmotnost: 25 kg.

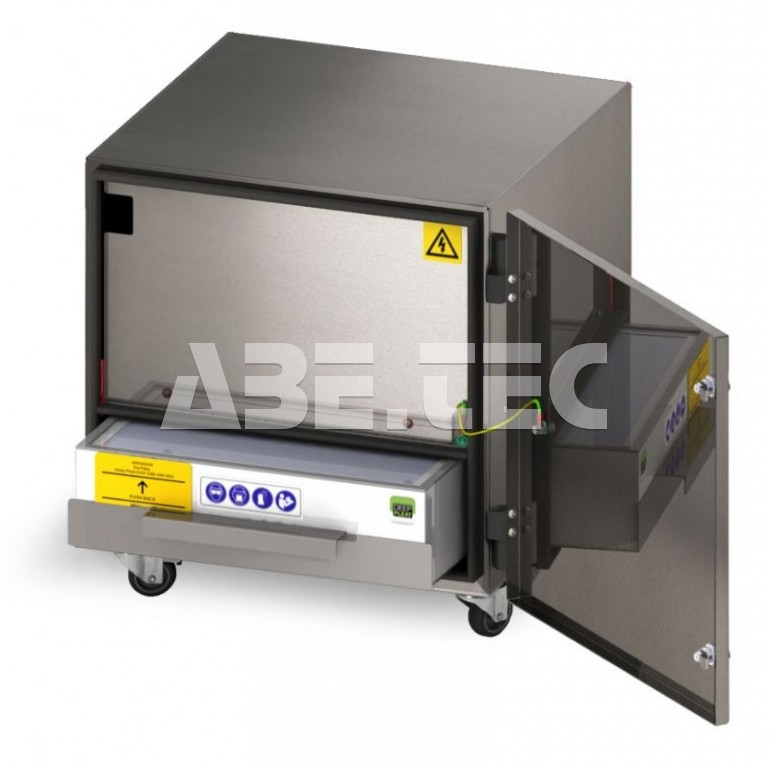

Náhradní filtry:

• Předfiltrace: filtr A1030156.
  • Povrch filtru: cca 6 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: 100 mm maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikrony).

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
