ESD zaostřovací stojan s deskou OP-006 200

Obj. číslo:

106000804

Výrobce:

Kategorie:

Stojany a ramena, Stojany a ramena, Stojany a ramena, Stojany a ramena

Dostupnost:

4 týdny

obvykle do čtyř týdnů od data objednání

předchozí

Zaostřovací stojan s deskou ESD OP-006 200

ESD zaostřovací stojan s deskou OP-006 200

další Zaostřovací stojan s deskou ESD OP-006 200 ESD zaostřovací stojan s deskou OP-006 200 ESD zaostřovací stojan s deskou OP-006 200 ESD zaostřovací stojan s deskou OP-006 200

Varianty produktu
Katalogový list

◄ ►

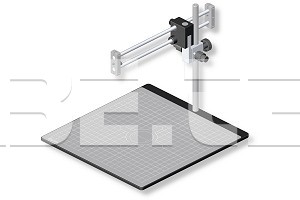

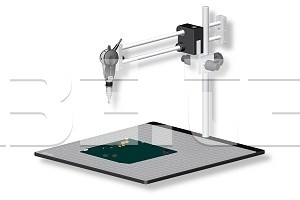

Stojan s pravoúhlou základnou (450 x 450 mm) , zvlášť velkým a přesným ramenem, velmi jemným posuvem v ose Z pomocí ozubnice s pastorkem (450 x 450 mm). Je určen hlavně pro kontrolní mikroskopy a kamery Optilia. Tento stojan je vyvinut speciálně pro kontrolu velkých objektů.

OP-006 200 je ESD chráněný stojan speciálně navržený pro kontrolu velkých vzorků s Flexia video mikroskopy a W10x kontrolními kamerami. Je vyroben z vysoce kvalitní nerezové oceli a eloxovaných hliníkových částí.

Technická specifikace:

Hrubý pohyb po Z ose: 330 mm.
Jemný pohyb po Z ose: 40 mm.
Horizontální pohyb po Y ose: 320 mm.
Rozměry základní desky: 480 x 450 x 10 mm.
Rozměry vertikální tyče: 380 x ø 19 mm.
Uzemňovací bod: male, 10 mm, plochý.
Hmotnost: 8 kg.
Extra příslušenství: 4x naklápěcí modul, dlouhá vertikální tyč ø 19 mm L600mm, 45 mm křídlový šroub s 15 mm rozpěrkou.

Obsah balení:

Stojan se zvlášť velkou pravoúhlou základnou.
Svislá tyč o průměru 19 mm, 380 mm.
Sestava ramena, dvojitá tyč s ložiskem.
Zvlášť jemné zaostřování pomocí ozubnice s pastorkem.
Nástroje.

Související produkty:

Příslušenství
Dlouhá vertikální tyč ø 19 mm, délka 600mm	OP-006 412

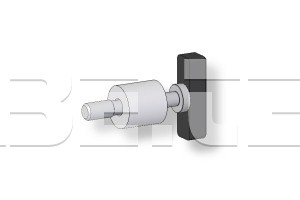

45 mm křídlový šroub s 15 mm rozpěrkou	OP-006 596
ESD pohyblivý souřadnicový stůl XY	OP-006 500
4x naklápěcí modul	OP-006 334
Ruční souřadnicový stůl s dráhou 25x25 mm	OP-006 111
Stop koužek pro vertikální tyče s průměrem 19 mm	OP-006 530
