ESD vestavěný souřadnicový stojan XY OP-006 333
obvykle do čtyř týdnů od data objednání
Katalogový list
Popis

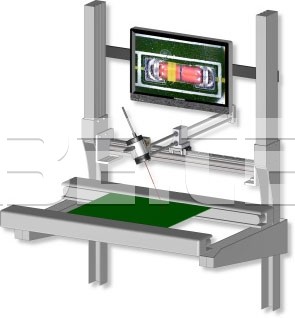

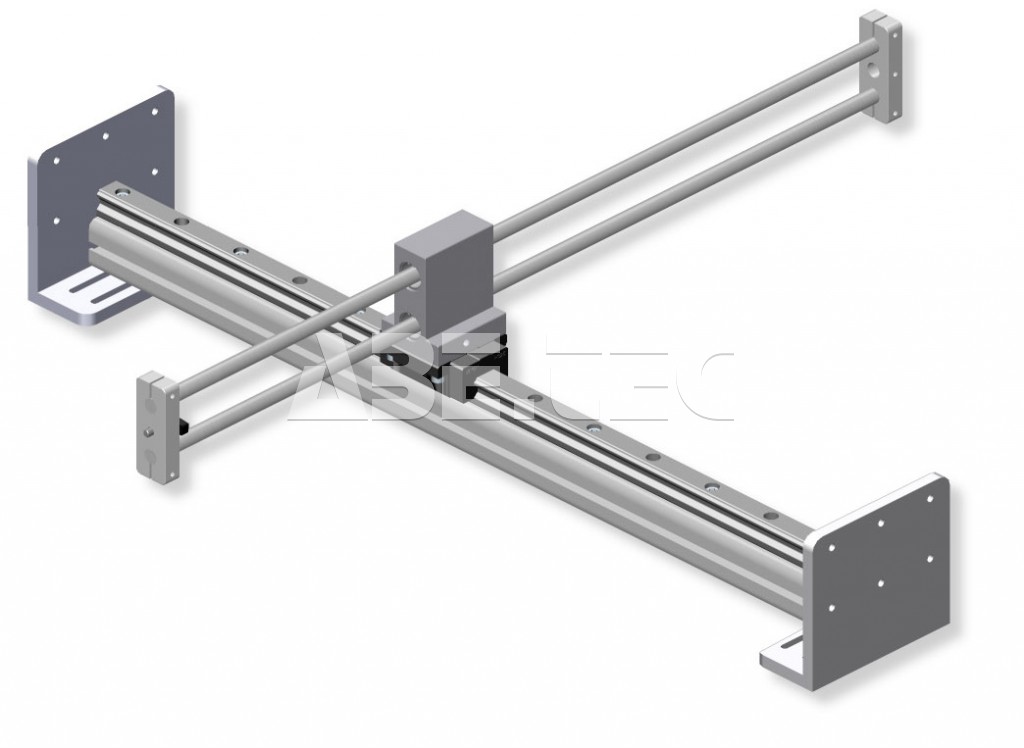

Stabilní stojan pro náročný provoz s přesným souřadnicovým posuvem na kuličkových ložiskách, speciálně vyvinutý pro montáž kontrolních kamer Optilia W10x s vysokým rozlišením do výrobních linek. Pomocí tohoto stojanu je možno kameru W10x posouvat hladce a přesně ve směru X a ve směru Y nad kontrolovaným objektem. Přídavnou jednotku pro naklápění ve 4 směrech je možno namontovat na čelo ramena stojanu, aby bylo možno měnit přímý úhel kamery pro boční kontrolu objektů.
Výrobek OP-006 333 je vyroben z kvalitní nerezové oceli a eloxovaných hliníkových dílů, a je bezpečný při použití v prostředí EPA.

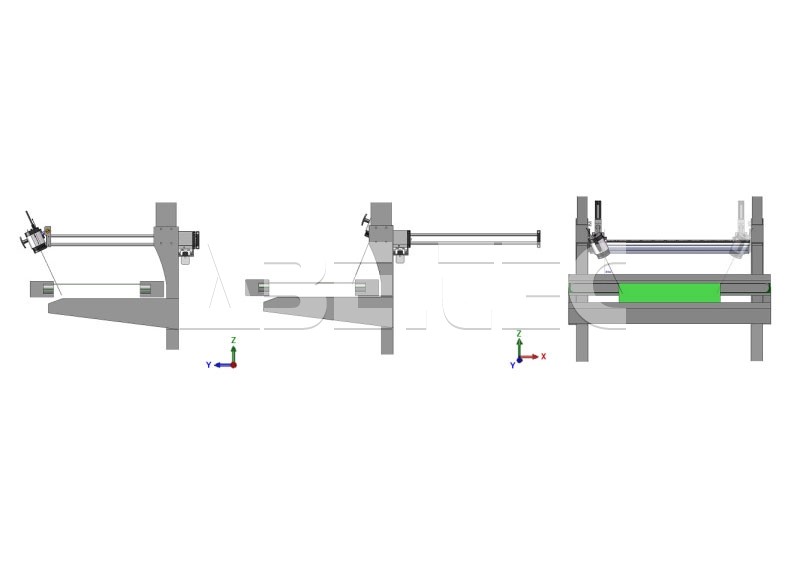

Výrobek OP-006 333 je možno objednat s boční délkou X = 500 - 1000 mm (rozsah dráhy X = 400-900 mm) a rozsahem Y = 400 nebo 650 mm.
Technická specifikace:
- Boční rozsah po ose X: 400 - 900 mm (bude specifikováno v objednávce).
- Axiální rozsaz po ose Y: 400 - 650 mm (bude specifikováno v objednávce.

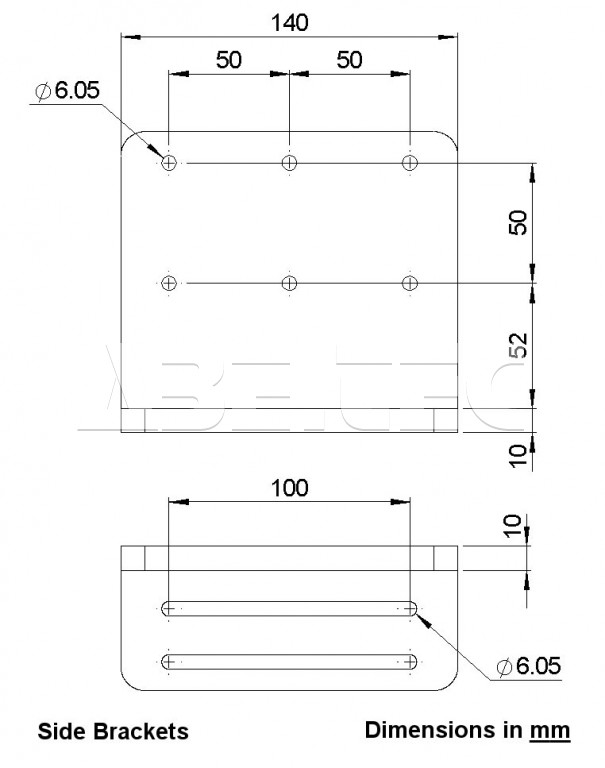

- Montážní otvory na bočních držácích: ø 6 mm (6x) pro M6.
- Hmotnost: 6 kg (XY = 400 x 400 mm), 8 kg (XY = 900 x 650 mm).
Obsah balení:
- Souřadnicový stojan.
-
Dvě montážní boční konzoly.
Obsah balení
- Souřadnicový stojan.
-
Dvě montážní boční konzoly.
Technická data (1)
Technická data k porovnání ESD vestavěný souřadnicový stojan XY OP-006 333
| Název parametru | Hodnota |
|---|---|
| Typ stojanu | Stojan XY |
Ke stažení (3)
Zde jsou ke stažení doplňující dokumenty k ESD vestavěný souřadnicový stojan XY OP-006 333
Související produkty (1)
Související produkty pro ESD vestavěný souřadnicový stojan XY OP-006 333
ESD vestavěný souřadnicový stojan XY, extra dlouhý OP-006 342
Příslušenství (1)
Volitelné příslušenství pro ESD vestavěný souřadnicový stojan XY OP-006 333
Jednotka pro naklápění kamery do 4 směrů OP-006 334
