ESD systém Flexia Vision pro měření ve dvou osách XY OP-019 157

• Digitální měřicí systém pro měření rozměry ve dvou osách.
• 5.0 MPx digitální kamera s rozlišením 2592 x 1944 px.
• Připojení přes USB kabel.
• Ovládání vyvážení bílé, elektronické ovládání závěrky.
• Varifokální objektiv 1 - 100x, objektivy s fixním zvětšením 100x, 170x, 250x a 500x.
• ESD chráněný.

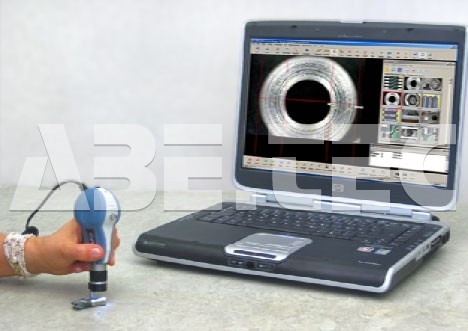

• Průmyslový, lehký a vysoce flexibilní digitální video mikroskop se zoomovací optikou a vestavěným LED osvětlením.
• Určený pro aplikace vyžadující vynikající kvalitu obrazu, flexibilitu, nahrávání digitální obrazu a dokumentaci.
• Navržený pro optickou kontrolu, bezdotykové trojrozměrné měření, digitální obraz a záznam videa.

Tento ESD chráněný souřadnicový systém Optilia má mimořádně vysoký poměr cena/výkon a může technicky konkurovat bezkontaktnímu systému měření rozměrů ve dvou osách. Je určen pro vizuální kontrolu, digitální záznam obrazu, softwarové měření rozměrů, dokumentaci a výkaznictví v elektronickém průmyslu.

Systém je mobilní a lze jej snadno přemístit. Přesnost měření je vyšší než 5 µm. Při použití objektivu 500x (na přání) a difúznímu kruhovému světlu pro objektiv 500x (na přání) bude přesnost měření systému vyšší než 2 µm.

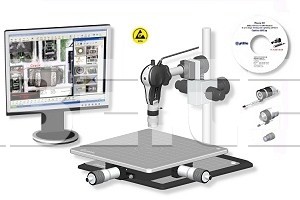

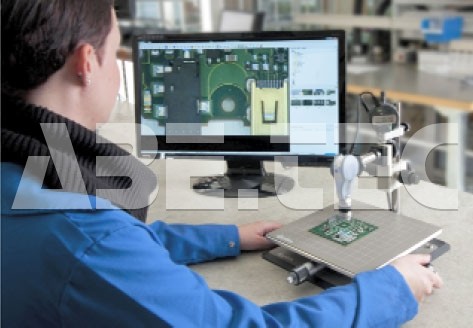

Systém se skládá z mobilního digitálního mikroskopu Flexia D1 ESD, kvalitního objektivu, regulovatelného osvětlení LED o vysoké intenzitě, robustní souřadnicové stanice, digitálního mikrometru a softwaru Optilia Picsara pro měření a archivaci.

Aplikace

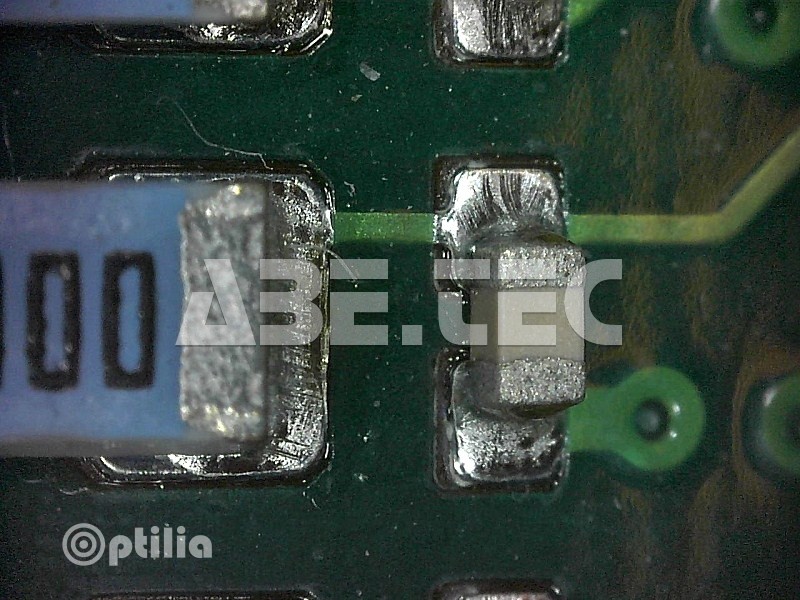

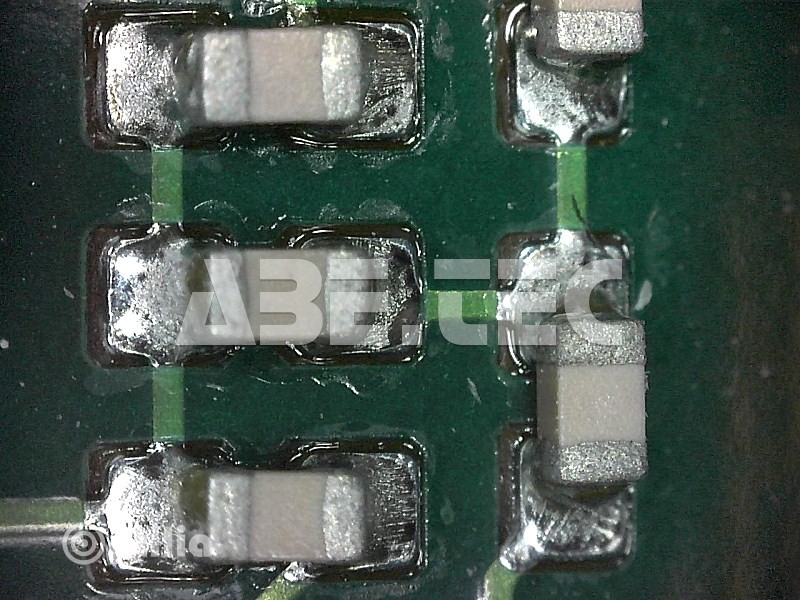

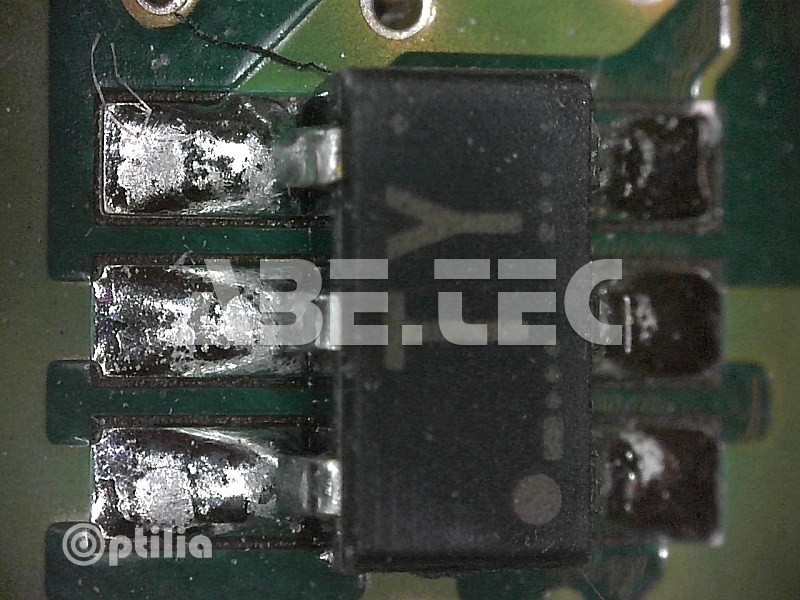

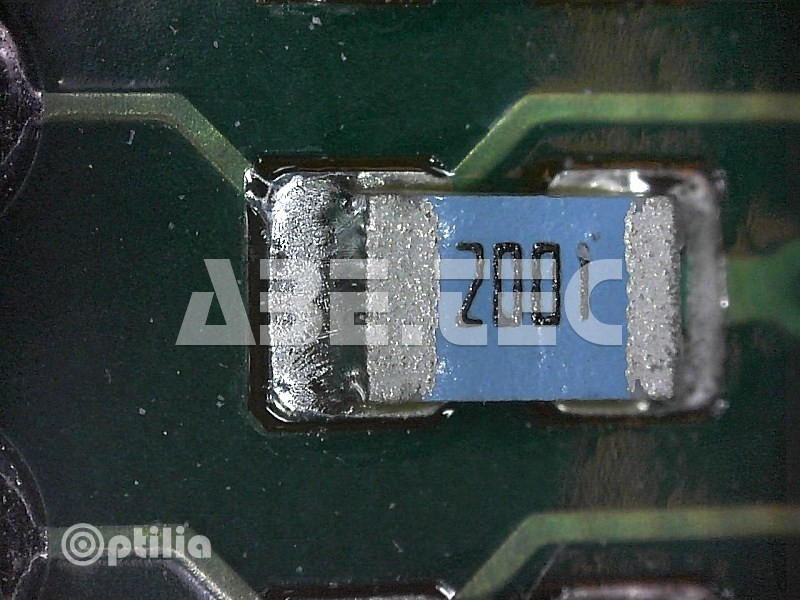

• Kontrola elektroniky, montovaných DPS, komponent, pájení.
• Optická kontrola pájecích kuliče BGA, µBGA a CSP komponent.

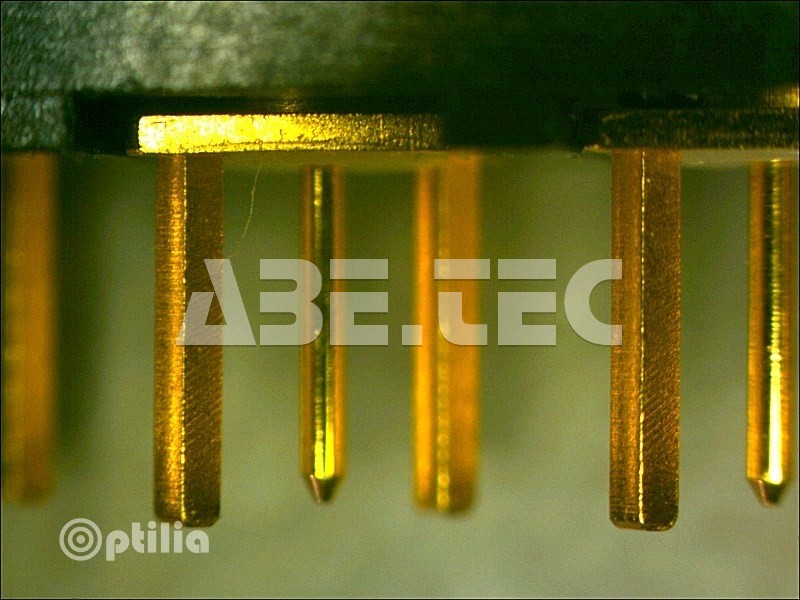

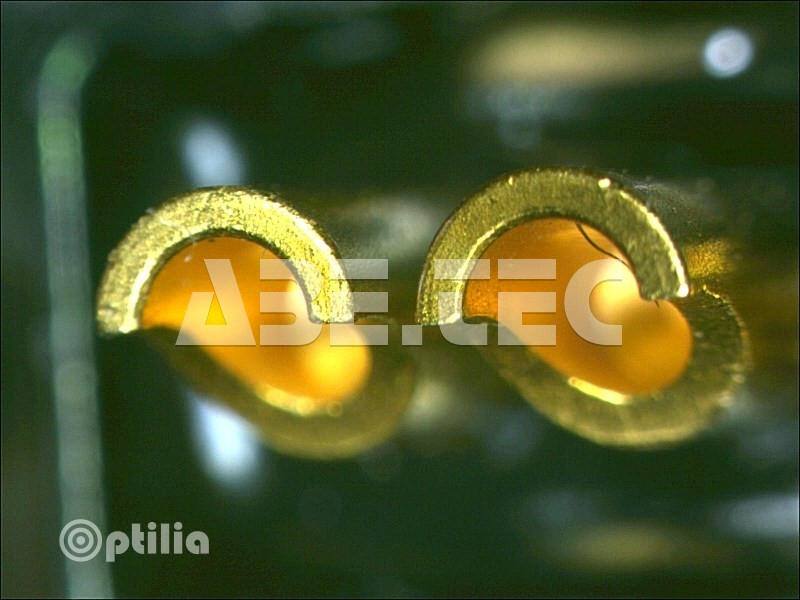

• Kontrola opracovaných dílů a sestav.
• Bezkontaktní dimenzionální měření.
• Mikrotrhliny v částech letadel, motorů, turbínových lopated, apod.
• Špičkové nástroje a opotřebení v CNC strojích.
• Odizolování a montáž kabelů.
• Vlákna v papírenském a textilním průmyslu.
• Plastové díly a vstřikovací formy.
• Vyšetřování kovů a svařování.
• Kontrola a identifikace pylu, hmyzu, kamenů, atd.
• Biologie, patologie, veterinární a vědecké zkoušky.
• Vyšetřování zločinů a forenzní analýza.
• Dokumentace, digitální záznam obrazu a archivace.
• Webové konference a prezantace živých či statických snímků přes internet, aj.

Technická specifikace

• Obrazový senzor: barevný 5.0 MP CMOS (2592 x 1944 px).
• Připojení: USB 2.0 sériově.
• Snímková frekvence: 5,6 fps @ 2592 x 1944; 13,2 fps @ 1920 x 1080.
• Ovládací software kamery: vyvážení bílé, zesílení, elektronické ovládání závěrky.
• Zvětšení: varifokální objektiv 1 - 100x, objektivy 100x, 170x, 250x a 500x s pevnou ohniskovou vzdáleností.
• Pracovní vzdálenost: 500 - 4 mm (v závislosti na zvětšení).
• Zorné pole: 500 - 0,4 mm (v závislosti na zvětšení).
• Osvětlení: integrované kruhové světlo z 12 bílých LED diod, s elektronickým ovládáním intenzity (stmívačem).
• Skladovací podmínky: -20°C - +60°C, max. 98% RH, nekondenzující.
• Pracovní podmínky: 0°C - 45°C, max. 94% RH, nekondenzující.
• Napájení: pouze přes USB konektor z připojeného počítače.
• Rozměry: 140 x 50 x 36 mm.
• Hmotnost: 200 g.
• Příslušenství: různý zoom, čočky s pevnou ohniskovou vzdáleností, endoskopické čočky, osvětlení, různé mechanické držáky a stojany.

Obsah balení

• Digitální kamera Flexia Definion 5MPx, ESD, se 100x objektivem.
• 1 - 100x varifokální objektiv s vestavěným kruhovým LED osvětlením.
• Kruhové LED bilé osvětlení pro 100x objektiv.
• 250x objektiv.
• Difuzní kruhové světlo pro 250x objektiv.

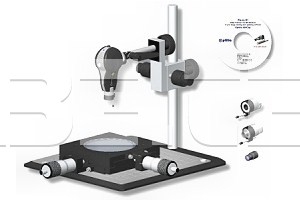

• Zaostřovací stojan, hrubý/jemný pohyb, ESD chráněný.
• Přesná XY deska, 25 x 25 dráha, včetně dvou mikrometrických šroubů s rychlým posuvem, ESD chráněná.
• Software OptiPix Full, Image View s databází, Capture and Measurement software včetně 0,1 mm kalibrační stupnice.
• Napájecí zdroj, kabely, návod k obsluze.
