ESD pracovní stůl KULT s vestavěným předehřevem HOTBEAM 05

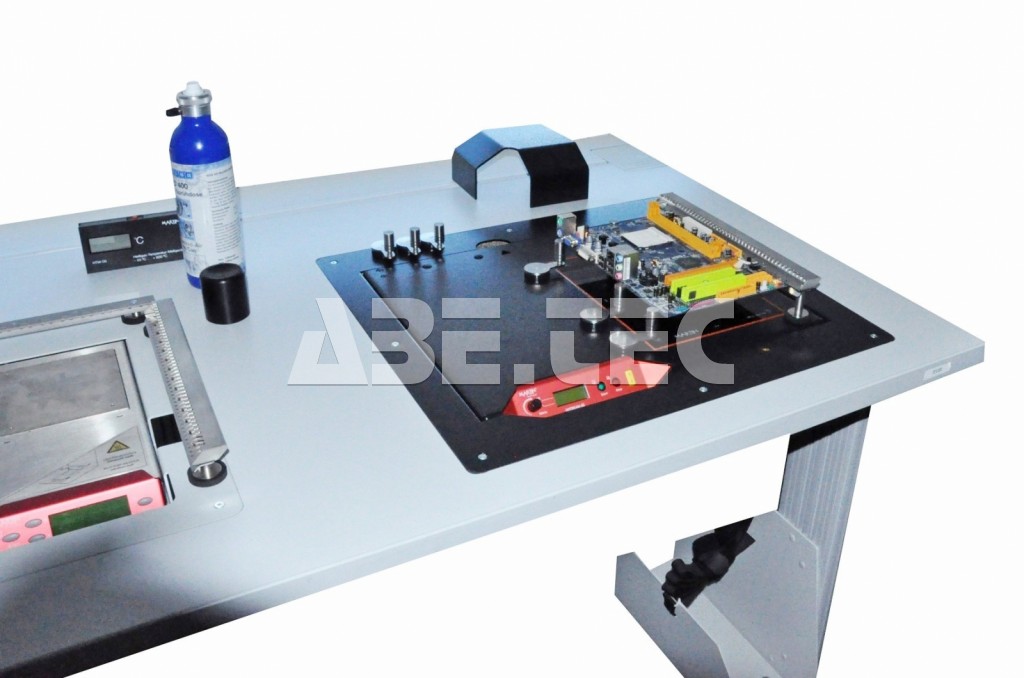

• Sestava průmyslového stolu KULT s vestavěným spodním předehřevem HOTBEAM 05.

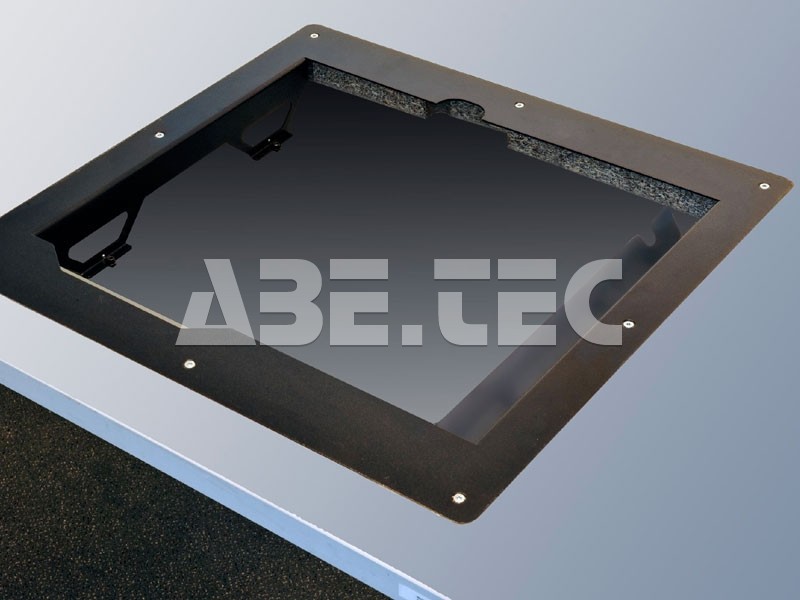

• Spodní předehřev je plně integrován do desky stolu tak, aby byla pracovní výška stejná jako okolní plocha.
• Optimální ergonomické vlastnosti.
• Určena pro pájení drobných součástek i komponent s velkými kontaktními plochami.
• Efektivní práce při opravě DPS, ručním pájení.
• Ideální zejména při opakovaných procesech, kde je velmi důležitá ergonomie práce.
• Zvýšení produktivity a kvality práce díky uspořádání pracoviště podle ergonomických zásad.
• Snížení únavy obsluhy díky uvolněnému držení těla a pozici paží.
• Není nutné samostatné skladování předehřevu.
• K dispozici jsou nízké upínací držáky DPS s výškou 20 mm.

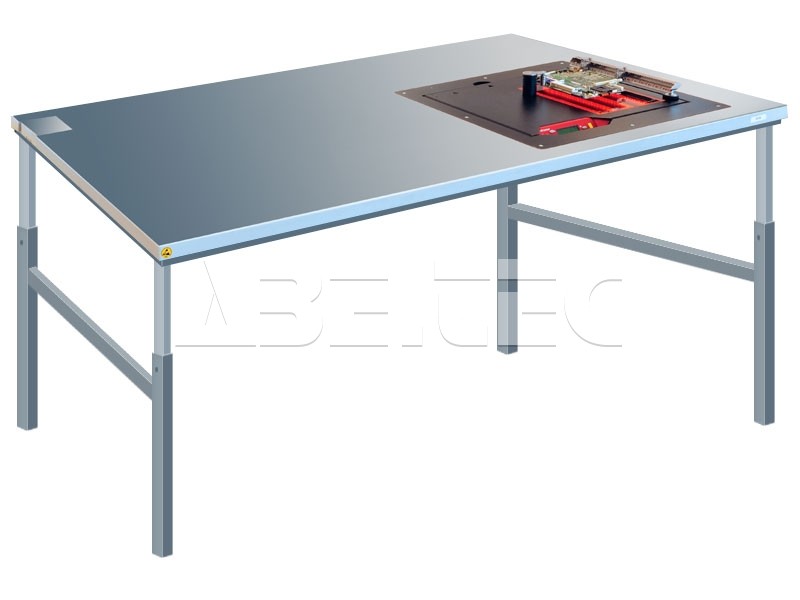

ESD / antistatický průmyslový stůl KULT

• ESD / antistatický pracovní stůl vhodný do průmyslových prostor, dílen či laboratoří.
• Pracovní deska z laminové dřevotřísky silné 20 mm, na které je umístěna antistatická podložka a ESD přípojný box.
• Rozměry pracovní plochy: 1500 x 750 mm.
• Výška pracovní plochy: stavitelná od 600 do 950 mm.
• Barva kovové konstrukce: RAL 7045.
• Nosnost pracovní desky: 120 kg.
• Stoly KULT jsou určeny pro lehkou elektromontáž.
• Výška stolu je lehce stavitelná, tudíž splňuje základní ergonomický požadavek.
• Pracovní stoly nejsou určeny na těžkou montáž.
• Stoly je možné doplnit policí a kontejnerem na lehké nářadí (viz související produkty níže).

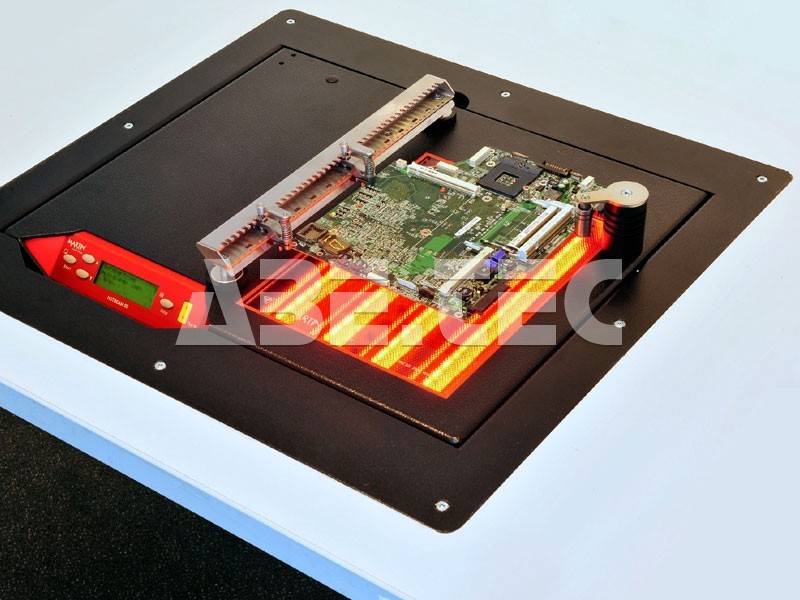

Spodní předehřev HOTBEAM 05

• Infračervená spodní ohřevná jednotka pro malé IR systémy.
• Výkon 600 - 2000 W.
• Rozměr desky 260 x 200 mm.
• Celková základní plocha 450 x 370 mm.

Vysoce výkonná 2000W IR topná jednotka. Tento přístroj je vhodný pro ruční pájecí úkoly pro střední a velké DPS. Velký displej zobrazuje nabídku, která může být intuitivně nakonfigurována a nabízí snadnou navigaci. Přístroj může být používán ve třech různých režimech provozu: konstantní energie, konstantní teplota a profil. Inovativní management ohřevu poskytuje opakovatelnost nejvyšší teploty a maximální stabilitu.

Auto-Profiler systém předehřevu HOTBEAM 05 podporuje dokonace operátora díky plně automatickému nastavení parametrů zařízení. Při použití v pozdějším procesu nejsou třeba žádné snímače propojené s DPS. Stačí spustit profil a teplota DPS bude nastavena kontrolním parametrem. Operace bez snímače zvyšuje stabilitu procesu a umožňuje rychlejší a efektivnější provedení úkolů. V zařízení může být uloženo až 50 různých profilů.

Čtyři nezávisle přepínatelné IR lampy jsou chrádně IR sklem. Díky tomu je čištění horké plochy od lepidla nebo elektronických součástek snadnější a jednodušší. Elektrické rozhraní HOTBEAM 05 může být nakonfigurováno tak, aby se při spuštění ohřevu aktivovalo externí zařízení, např. filtrační systém. Alternativně může být spodní předehřev aktivován pomocí příkazu z externího systému či nožním pedálem.

Standardní příslušenství

• Spodní ohřevná jednotka HOTBEAM 05.
• Čtyři magnetické držáky DPS (40,5 mm, standardní).
• Dvě magnetické kolejnice 40,5 mm.
• Teplotní senzor (typ K).
• Manuál.

Technické parametry

• Celková spotřeba: 2100 VA.
• Výkon spodního ohřevu: 2000 W, 4 x IR lampy.
• Velikost topného tělesa: 185 x 245 mm.
• Doporučená maximální velikost DPS: 200 x 260 mm.
• Napájení: 1 fáze, 230 VAC.
• Celková základní plocha: 450 x 370 mm.

Spodní ohřevy pro náročné

Aplikace pro spodní ohřevy DPS se pohybují od předehřevu DPS pro ruční pájení až po předehřev automatických opravářských strojů k opravě či popraskání vyplňovací hmoty.

MARTIN SMT nabízí širokou řadu spodních ohřevů. Mohou být klasifikovány podle velikosti a výkonu ohřívače. Pro malé desky jsou k dispozici IR systém až o výkonu 2000 W. U střední a velkých desek a především hybridních ohřevů se výkon pohybuje mezi 3000 až 10000 W.

Hybridní ohřevy mohou být rozšířeny o další funkce, jako je např. horní ohřev teplným vzduchem, odstraňování zbytkové pájky či polohovací rameno.
