ESD pájecí stanice HAKKO FX-805

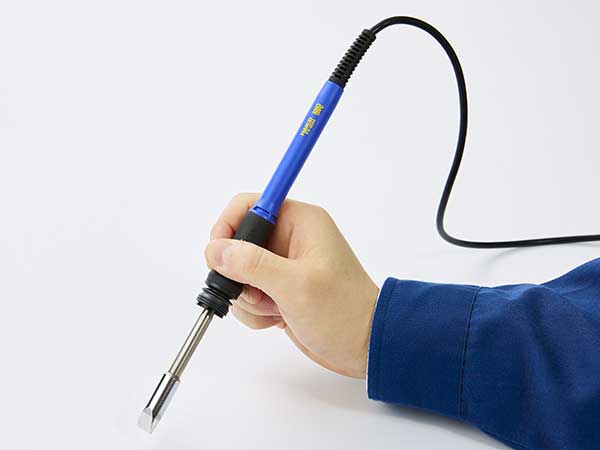

Nejlehčí pájecí ručka o váze 50 g
Vyjmutí pájecího hrotu z ručky

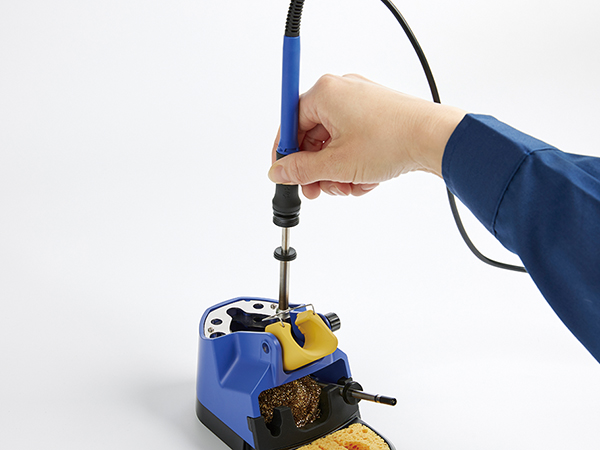

Vložení pájecího hrotu do ručky
Speciální software automaticky zaznamenává nastavenou teplotu a další ...
Stojan na pájecí ručku obsahuje i čisticí drátky a houbičku

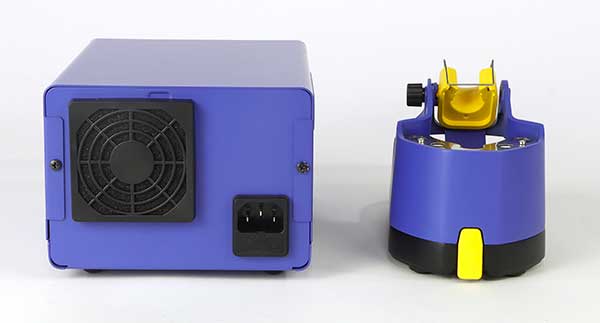

Stojan není se stanicí propojen žádným kabelem
Obsah balení
Speciální software automaticky zaznamenává nastavenou teplotu a další ...
Speciální software automaticky zaznamenává nastavenou teplotu a další ...
Sleep mode se aktivuje po určitém čase, kdy je ručka vložena do stojan...
Extra výkon, který rychle roztaví i pájecí tyč
Série pájecích hrotů T37
Pájecí hrot o šířce 10 mm
Pájecí hrot o šířce 10 mm
Pájecí hrot s V-drážkou
Pájecí hrot s V-drážkou
Varianty produktu
Katalogový list
◄
►
Popis
- ESD / antistatická pájecí stanice s extra výkonem 400 W.
- Spojení vysokého výkonu a operability.
- Designový stojan na páječku s technologií bezpečné výměny hrotu.
- Řízení teploty bez lidské chyby.
- Rozsah teplot 50 až 500 °C.
- Kompatibilní s dusíkovým systémem při zakoupení N2 páječky (FX-8005 - volitelné příslušenství).

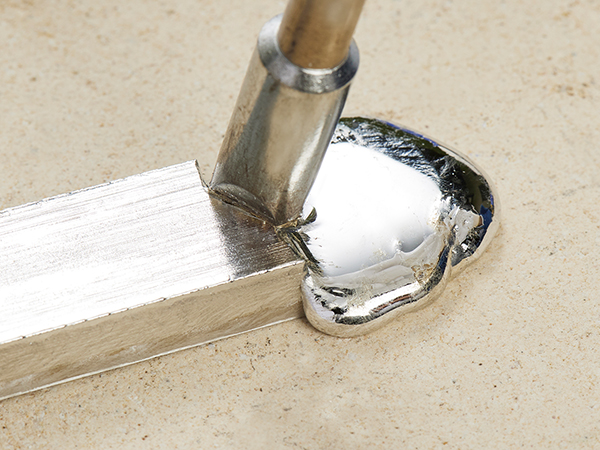

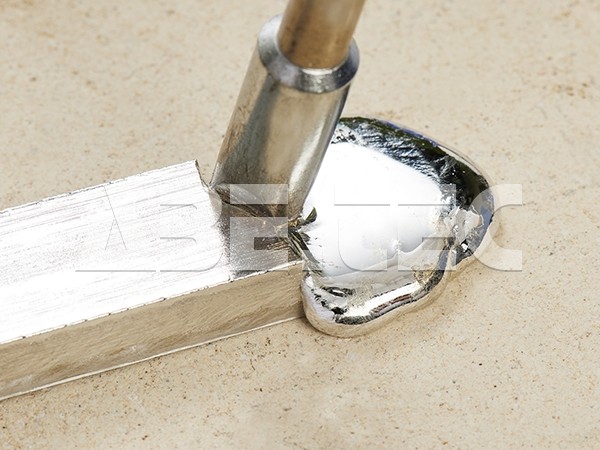

Extra výkon, který rychle roztaví i pájecí tyč
Pájecí stanice FX-805 dosahuje díky 400 W kompozitnímu topnému tělesu rychlého zahřátí. Nejlépe se hodí pro pájení transformátorů a cívek na napájecích deskách nebo stínicích krytech na komunikačních zařízeních.
Kompozitní pájecí hroty řady T37
Kompozitní pájecí horoty T37 dosahují extra výkonu až 400 W. Jejich vysoká tepelná kapacita zvyšuje produktivitu pájení na 120 %* konvenčního modelu.
* Porovnání s FX-801 (300 W pájecí stanice)

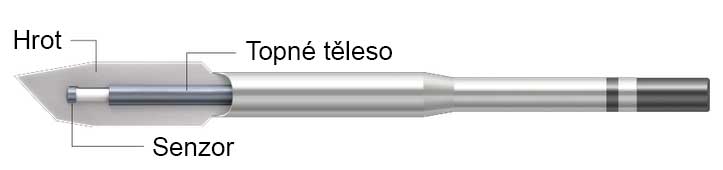

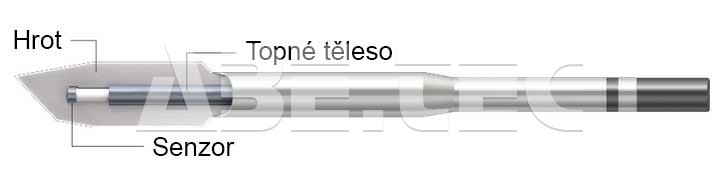

1. Vylepšená citlivost senzoru
Vylepšený senzor je umístěn co nejblíže ke špičce hrotu, proto měří přesnější teplotu v místě pájení.
2. Lepší design hrotu pro hladší přenos tepla
Objem topného tělesa je o 113 %* výkonnější oproti běžnému modelu, a to při zachování stejného průměru hrotu, a zlepšuje tepelnou vodivost.
* Porovnání s FX-801 (300 W pájecí stanice)
Kompaktní design
Nejlehčí pájecí ručka v kombinovatelná s robustními pájecími stanicemi váží pouhých 50 g. Přes svůj výkon 400 W je ručka nejlehčí v oboru a umožňuje pohodlnou manipulaci.
O 10 %* tenčí sňůra usnadňuje ovládání a manipulaci a zajišťuje více pohodlí a méně stresu.
* Porovnání s FX-801 (300 W pájecí stanice)

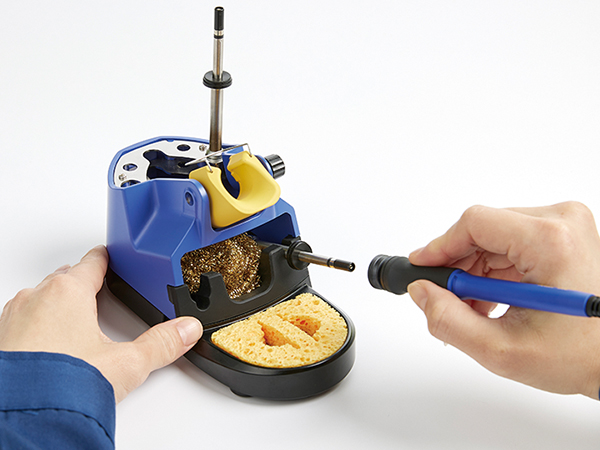

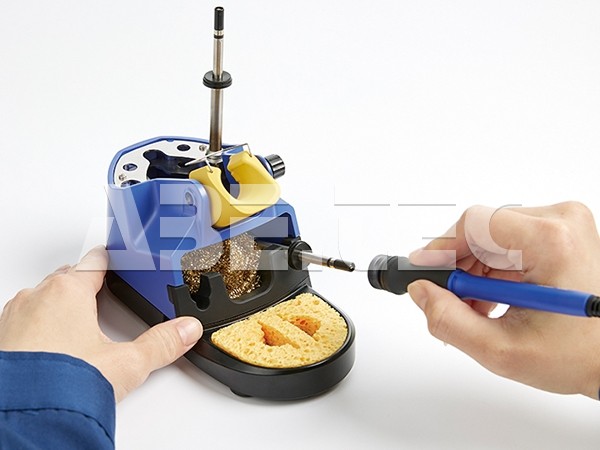

Vylepšený design stojanu na pájecí ručku
Designový stojan na pájecí ručku umožňuje bezpečnou a snadnou výměnu hrotů.
 |
 |
| Vyjmutí hrotu v pravé drážce stojanu | Vložení hrotu pomocí horního držáku |
Funkce bezdrátového automatického spánku a bezdrátového automatického vypnutí
Senzor uvnitř pájecí ručky detekuje, zda je umístěna na držáku, a stanice aktivuje funkci automatického spánku / vypnutí. Mezi stanicí a stojanem není potřeba žádný propojovací kabel, což umožňuje volné položení stojanu kdekoliv na pracovní ploše.

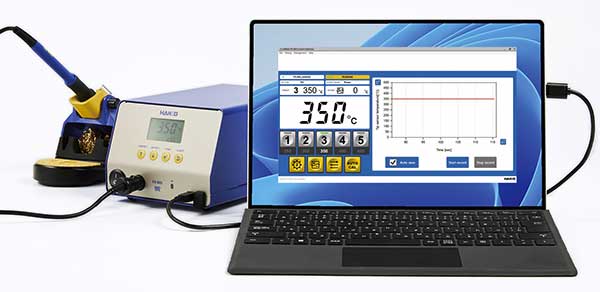

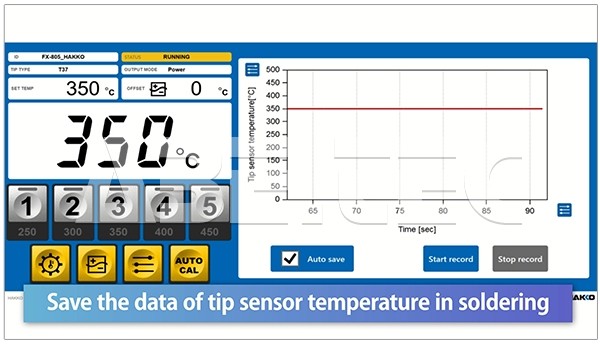

Provoz bez lidských chyb a sledovatelnost při ručním pájení

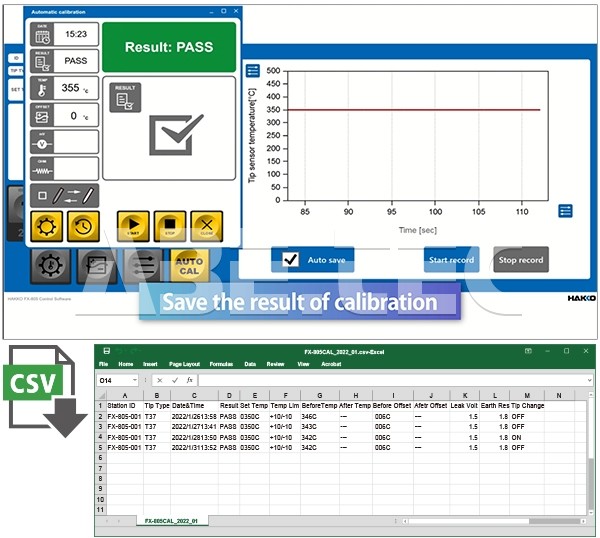

Speciální software automaticky zaznamenává nastavenou teplotu, kalibraci/offset a teplotu senzoru hrotu při pájení.
Další tvary hrotů

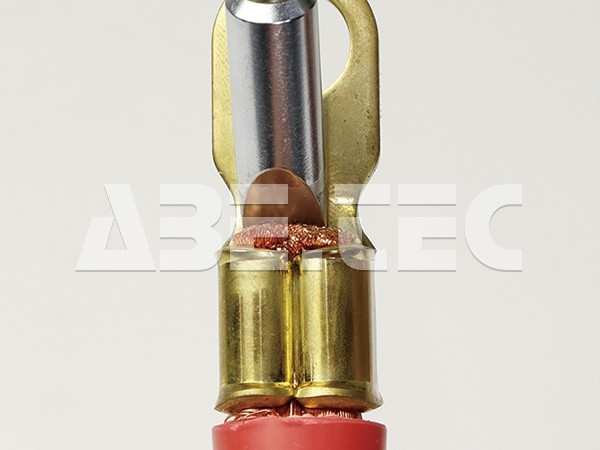

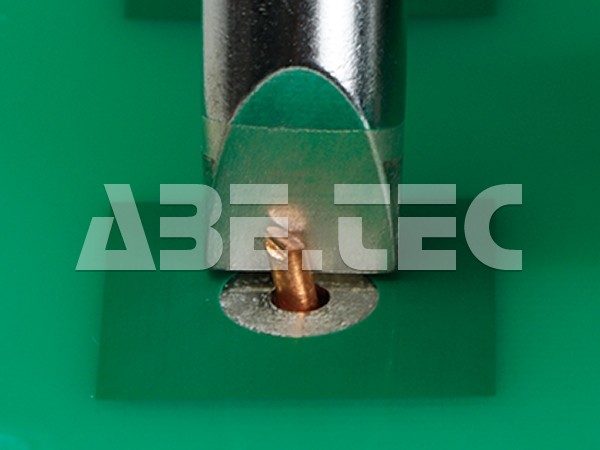

Pájecí hroty T37 mají v nabídce 10 mm široký hrot, který je nejvhodnější pro pájení velkých součástek a maximalizuje 400 W výkon páječky. Je ideální pro pájení komponent s vysokým tepelným objemem a silných kabelových svazků.

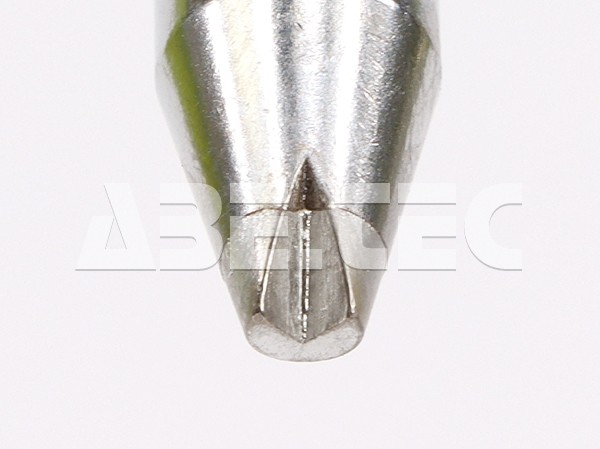

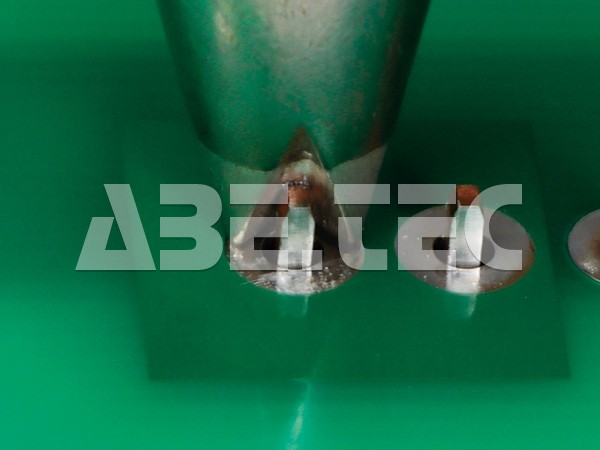

Pájecí hrot s V-drážkou zlepšuje vyplnění průchozích otvorů. V-drážka na špičce hrotu zvětšuje kontaktní plochu s povrchem a vývodem součástek. Přenáší tak účinně teplo a zlepšuje zaplnění průchozích otvorů, kvalitu pájení a produktivitu.
Kompatibilní s N2 systémem (volitelné příslušenství)
Nahrazením pájecí ručky FX-8004 za volitelnou N2 pájecí ručku FX-8005 můžete používat N2 systém. Dusík zahřátý uvnitř páječky je odváděn z konce hrotu a snižuje jeho oxidaci. Svými předehřívacími účinky také zlepšuje pájitelnost.
Technická specifikace
- Spotřeba energie: 460 W.
- Rozsah teplot: 50 až 500 °C.
- Teplotní stabilita: ± 5 °C při volnoběhu.
Pájecí stanice:
- Výstupní napětí: AC 30 V.
- Rozměry: 143 x 107 x 218 mm.
- Hmotnost: 3,9 kg.
Pájecí ručka:
- Spotřeba energie: 390 W (30 V).
- Odpor hrotu vůči zemi: ＜2 Ω.
- Potenciál hrotu vůči zemi: < 2 mV.
- Topné těleso: kompozitní.
- Délka kabelu: 1,2 m.
- Celková délka (s T37-D24 hrotem): 244 mm.
- Hmotnost (s T37-D24 hrotem): 54 g.
Celková délka a hmotnost ručky jsou měřeny bez napájecího kabelu.
Pájecí hroty
Součástí balení nejsou pájecí hroty. Objednávají se zvlášť.
S pájecí stanicí FX-805 a pájecí ručkou FX-8004 jsou kompatibilní pájecí hroty:
- série T37
- série T33 (300 W)
Náhradní díly
| Obj. kód | Název | Specifikace |
|---|---|---|
| AF5000 | filtr | 1 ks |
| B5129 | USB kabel | 1 m |
| FX8004-81 | pájecí ručka FX-8004 | 390 W (30 V) |
| B5071 | čep | s O-kroužkem |
| B2578 | O-kroužek | vnitřní průměr 5,6 mm |
| FH220-81 | stojánek na pájecí ručku | s čisticími drátky a houbičkou, pro FX-8004 a FX-8005 |
| A5038 | čisticí houbička | žlutá |
| A1561 | čisticí drátky | pro FH-800 |
| B5321 | část pro vyjímání hrotů | pro FH-220 |
| B5312 | držák na pájecí ručku | s knoflíkem a přídržnou sponou |
| B5313 | knoflík na držák pájecí ručky | |
| B2791 | přídržná spona |
Volitelné příslušenství
| Obj. kód | Název | Specifikace |
|---|---|---|
| FX8005-81 | pájecí ručka FX-8005 | 390 W (30 V), pro pájení pod dusíkem |
| FX8005-82 | konverzní sada FX-8005 | 390 W (30 V), pro pájení pod dusíkem |
Požadované vybavení pro N2 systém s FX-805
Kromě pájecí stanice a N2 páječky FX-8005 je k nastavení zapotřebí generátor N2 a průtokoměr N2.
Kompletní N2 sestava:
- Pájecí stanice FX-805
- Pájecí ručka FX-8005
- Pájecí hrot/sestava trysky
- N2 generátor FX-780/FX-781
- Průtokoměr N2 FX-791
- Požadovaný regulátor, filtry, kompresor, atd. (samostatně) - není k dispozici v nabídce HAKKO.
Série pájecích hrotů
-
Řada pájecích hrotů: HAKKO série T33, T37.

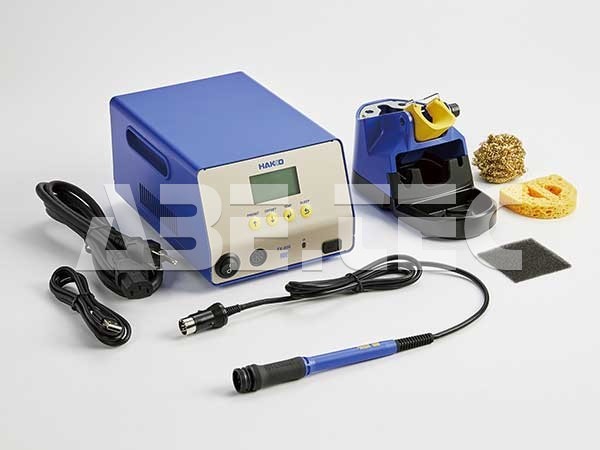

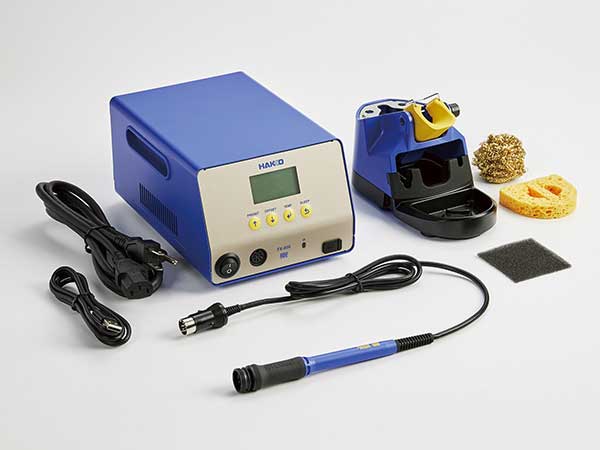

Obsah balení
-
Pájecí stanice HAKKO FX-805 - Pájecí ručka FX-8004
- Stojan na pájecí ručku s čisticími drátky a houbou
- USB kabel
- Napájecí kabel
- Filtr
- Manuál
Poznámka: součástí balení není pájecí hrot.
Technická data (18)
Technická data k porovnání ESD pájecí stanice HAKKO FX-805
| Název parametru | Hodnota |
|---|---|
| Výkon | 400 W |
| Série hrotů Hakko | Série HAKKO T33, Série HAKKO T37 |
| Rozsah teplot (minimální) | 50 °C |
| Rozsah teplot (maximální) | 500 °C |
| Tepelná stabilita (±) | 5 °C |
| Odpor hrotu vůči zemi | 2 Ω |
| Potenciál hrotu vůči zemi | 2 mV |
| Délka napájecího kabelu | 1.2 m |
| ESD provedení | ano |
| Rozměry (š x h x v) | 143 x 218 x 107 mm |
| Hmotnost | 3.9 kg |
| Typ stanice | digitální |
| Možnost dusíkového zákrytu | ano |
| Typ opravovaného zařízení | PC motherboard, průmyslová aplikace |
| Typ opravované DPS | SMD, QFP, PLCC, BGA, SMD,FinePitch, QFP, PLCC,BGA |
| Charakteristiky stanice | Sleeping mode vestavěný, Automatické vypnutí, Uzamykatelné nastavení teploty, Dusíkový zákryt (volitelně), Akustická kontrola zasutí hrotu |
| Typ horního ohřevu | horký vzduch/plyn |
| Výrobce | Hakko |
