ESD odpájecí systém HAKKO FR-410
Obj. číslo:
102002996
Výrobce:
Kategorie:
Dostupnost:
skladem
Zboží je skladem a expedujeme je druhý den po obdržení objednávky.
Cena:
28 250,00 CZK / ks bez DPH
34 182,50 CZK / ks s DPH
34 182,50 CZK / ks s DPH
předchozí
další
ESD / antistatický odpájecí systém HAKKO FR-410
ESD / antistatický odpájecí systém HAKKO FR-410
Varianty produktu
Katalogový list
◄
►
Popis
- Odpájecí nástroj s věstavěnou vakuovou pumpou.
- 140 W výkon umožňuje dokonalé odpájení i vícevrstvých DPS.

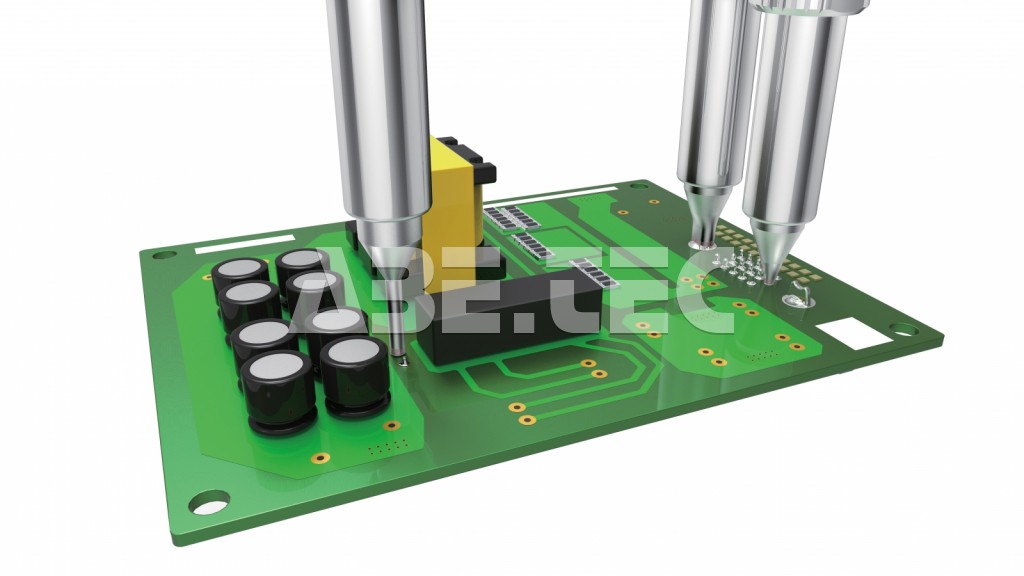

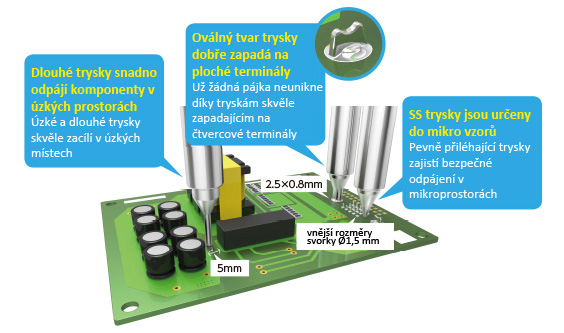

- Nový typ trysek se vejde i do mikro vzorů a úzkých prostor.
- Oddělení trysky a topného tělesa zajišťuje cenovou výhodu.
Technické parametry
- Příkon: 190 W.
- Teplotní rozsah: 330 až 450 °C.
- Stabilita teploty: ±5 ºC při teplotě na volný běh.
- Výstupní napětí stanice: AC 24 V.
- Vakuový generátor: vakuová pumpa, typ dvojitý válec.
- Podtlak: max. 80 kPa (600 mmHg).
- Sací průtok: 15 l/min.
- Rozměry stanice: 165 x 244 x 137 mm.
- Hmotnost stanice: 4,8 kg.
- Příkon pistole: 140 W.
- Odpor trysky vůči zemi: <2 Ω.
- Potenciál trysky vůči zemi: < 2 mV.
- Topné těleso: kompozitní ohřívač.
- Standardní tryska: ø 1,0 mm S typ (č. N61-05).
- Délka kabelu: 1,2 m.
- Celková délka pistole (s tryskou): 158 mm.
- Hmotnost pistole (s tryskou): 170 g.
- Vhodná řada odpájecích trysek: řada N61.
Přednosti odpájecího systému HAKKO FR-410
Zvýšení výkonu na 140 W oproti přechozím modelům s 50 W umožňuje snadné odpájení i vícevrstvých DPS a zkracuje dobu procesu odpájení. K dispozici je široký výběr trysek s dostupností nových typů pro různé odpájecí práce. Speciální tvary trysek jsou určeny do mikroprostor a na komponenty umístěné v úzkém prostoru, ploché svorky využijete na DPS umístěných do malých zařízení, např. mobilů.
Bezpečný odpájecí systém je zajištěn sací funkcí pod vysokým tlakem. Sání začíná 0,2 sekundy po stisknutí spouště a vysokotlaké odsávání provede úplné odpájení komponenty. Zlepšení zadního topného jádra způsobuje, že odsávaná pájka je zcela přenesena filtrovacím potrubím a nedochází k ucpávání zařízení.

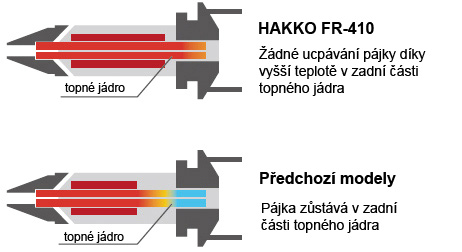

ACF (Anti Clogging Function) zajišťuje, že odsávaná pájka je odvedena filtračním potrubím. Sací pumpa automaticky běží po určitou dobu (1 až 5 sekund) po uvolnění spouště.

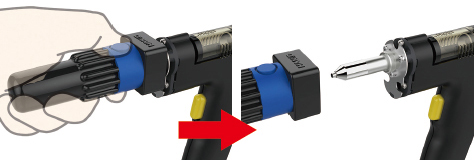

Speciální klíč umožňuje bezpečnou, snadnou a hladkou výměnu trysky.

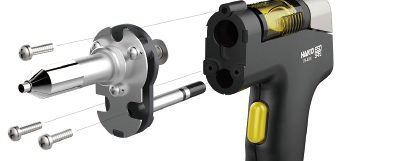

Topné těleso lze také velmi snadno vyměnit, a to pouhým odstraněním 3 šroubů na straně topného jádra.

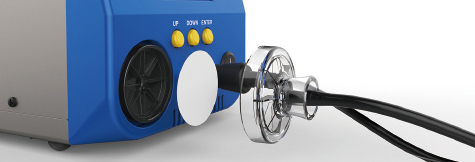

Pro ochranu čerpadla před znečištěním byla zvětšena velikost filtru a průhledný kryt filtru umožňuje rychlou vizuální kontrolu jeho stavu.
FR-410 je dodáván s boxem, který obsahuje nástroje na údržbu zařízení. Naleznete zde vše pro udržování trysek a topného jádra v dobrém stavu.
Velký displej slouží k přehlednému zobrazování teploty a obsahuje také indikátor vakuové pumpy s kontrolou ucpávání filtru.
Série odpájecích trysek
-
Řada odpájecích trysek: HAKKO série N61.

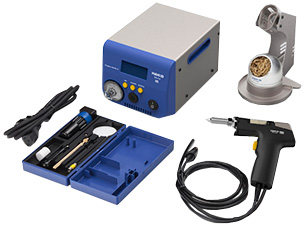

Obsah balení
-
Odpájecí stanice FR-401. - Odpájecí nástroj FR-4101.
- Napájecí kabel.
- Kovový držák (s čisticími drátky).
- Box s nářadím (čisticí pin pro ø1,0 mm, čisticí pin pro topné těleso, čisticí vrták pro ø1,0 mm, klíč na trysky, 2ks filtrů, 4 ks keramických papírových filtrů).
- Návod k obsluze.
Odpájecí trysky naleznete v kategorii Série N61.
