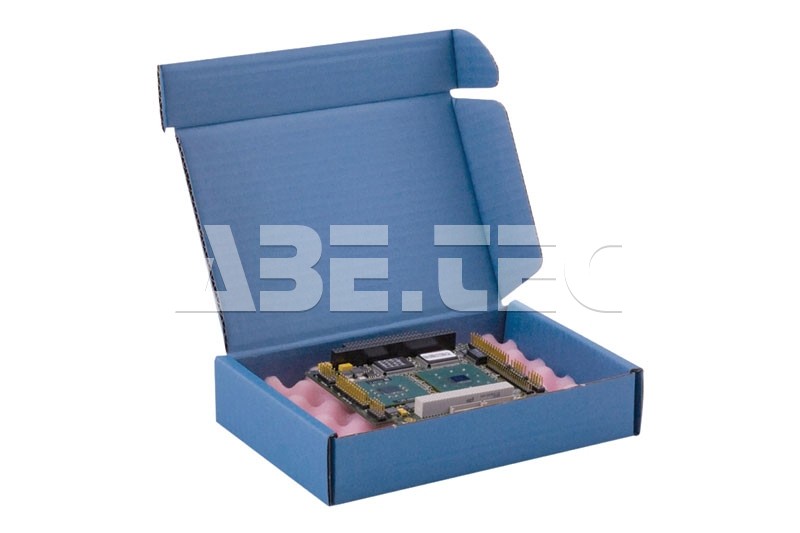

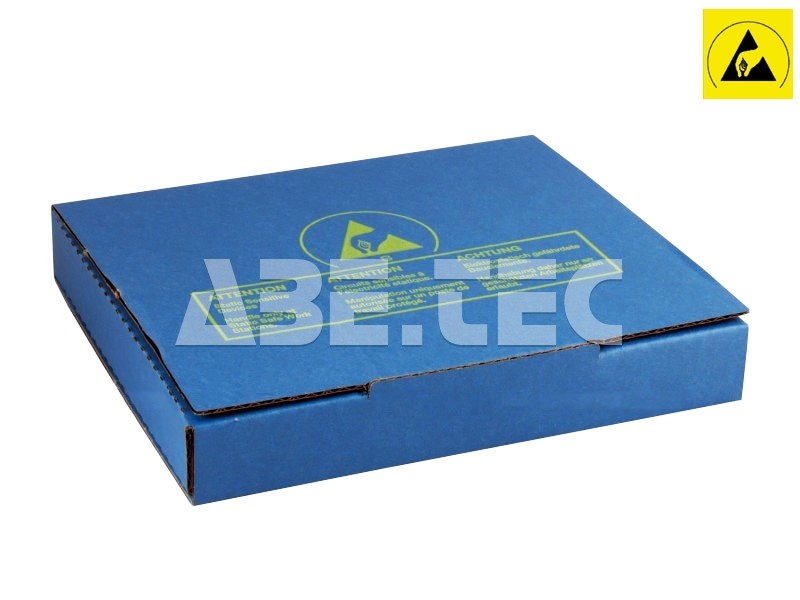

ESD krabička 02-TVS, s pěnou

• ESD / antistatická lepenková přepravní krabička, vhodná pro transport elektrostaticky citlivých dílů.
• Dodávaná ve složeném stavu.
• S ESD pěnou pro transport dílů citlivých na otřesy, drahých dílů apod.
• Víko obsahuje vodivou profilovanou měkkou pěnu, základna obsahuje vlnitou vrstvu pěny.
• Bez možnosti dodatečné pěny či strečové fólie.
• Disipativní vrstvy jsou nanesené z obou stran zvnějšku.
• Katalog na vyžádání.

Technické parametry:

• Rozměry 62 x 62 x 25 mm.
• Tloušťka materiálu: 2 - 3 mm.
• Vnitřní pěna: ano.
• Barva: modrá.
• Povrchvý odpor:
  • základní vrstva: < 10² Ω,
  • povrchová vrstva: 10^7-8 Ω.
• Čas vybití: < 2  sekundy.
• Třecí náboj: žádný.
• Energy bag test pro EOS/ESD 11.31 a EN 61340-5-1: 3,4 nJ.
• Chemická odolnost proti: korozi, galvanickému potenciálu, obsahu těžkých kovů, aminům.
• Odolnost proti propíchnutí: 5,4 J na 1,36 B-wave.
• Odolnost proti otěru: dobrá (povrch je potažený).
• Tisknutelnost: dobrá.
• Odolnost proti vlhku: dobrá.
• Certifikováno: ISO 9001.
• V souladu s: IEC/EN 61340-5-1.
• Patentově chráněno.

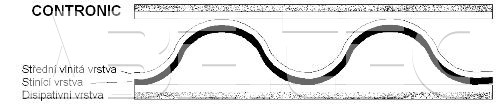

Struktura lepenky: elektrostaticky stínící vrstva lepenky CORTRONIC je umístěna ve vnitřní struktuře lepenky spolu se střední vlnitou vrstvou.Vlastnosti lepenky: výrobky z lepenky jsou recyklovatelné, otěruvzdorné, nekorozivní, vícenásobně použitelné a bez těžkých kovů.

Elektrostatický výboj (electrostatic dischrage - ESD)

Ve větší či menší míře, všechny kontakty mezi objekty, každé oddělení jedné věci od druhé, každé posunutí jedné věci na druhou, apod., způsobují narušení elektrického náboje. Pokud narušení náboje proběhne rychleji než jeho přerozdělení, statický náboj se hromadí. K elektrostatickému výboji (ESD) dochází tehdy, když se setkají náboje různých elektrostatických potenciálů. Tok elektronů je obvykle náhlý a uvolňuje energii, která může způsobit poškození elektrostaticky citlivé součástky (ESDS).

Elektrostaticky chráněné území (electrostatic protected area - EPA)

Veškeré přepravní krabice a zařízení pracující v ESD chráněné oblasti musejí přirozeně vodit, aby byl kontrolovaně vyrovnáván potenciál, a to bez uzemnění, pokud je to možné.

Ochrana ESDS součástek

Pro ochranu ESDS součástek a dílů před účinkem ESD je třeba uplatnit dvě klíčování opatření a dodržovat je po celou dobu manipulace s ESDS:

1. manipulace s ESDS musejí probíhat výhradně v EPA prostorách, kde se minimalizují případné rozdíly potenciálů,
2. přeprava ESDS z jednoho EPA prostoru do druhého musí probíhat pouze ve stíněných obalech.

CORTRONIC^® je ideální obal pro ESDS a díky disipativnímu povrchu a vodivému jádru je ESD stinicím materiálem vhodným pro použití v EPA prostorách.

IEC a EN standardy

Standardy hrají důležitou roli pro snižování nejasností při hodnocení, výběru a použití ESD ochranných programů a produktů. Aktuálním standardem pro Evropu je nyní IEC/EN 61340-5-1:2001 Elektrostatika, část 5-1: Ochrana elektronických součástek před elektrostatickými jevy - všeobecné požadavky a doprovodná IEC/EN 61340-5-2:1999 Elektrostatika, část 5-2: Ochrana elektronických součástek před elektrostatickými jevy - uživatelský návod.

CORTRONIC^® splňuje či dokonce převyšuje všechny požadavky norem IEC/EN 61340-5 týkající se balení ESDS.

Antioxidační ochrana

Všechny ESD ochranné obaly mohou být dodatečně vybaveny aktivním, dočasným a proměnlivým inhibitorem koroze (VCI).

Aplikace

CORTRONIC^® je osvědčený, univerzální lepenkový ESD stinicí materiál vyvinutý speciálně pro dnešní elektrotechnický průmysl. Výrobky z CORTRONICu zahrnují krabičky pro součástky, tranzitní boxy na DPS, IC trubicové boxy, manipulátory DPS a další aplikace.
