ESD digitální systém pro kontrolu BGA, Exclusive OP-019 156

• Optický inspekční systém pro kontrolu BGA.
• HD kamera s vysokým rozlišením.
• Funkce HM (High-Magnification).
• Zvětšení 5x - 350x.
• ESD / antistatické provedení vhodné do EPA prostor.
• Nejmodernější optický kontrolní systém s 5,0 MPx digitální kamerou a optickou sondou.
• Kontrola pájených spojů BGA, mBGA, CSP a Flip-Chip SMD.

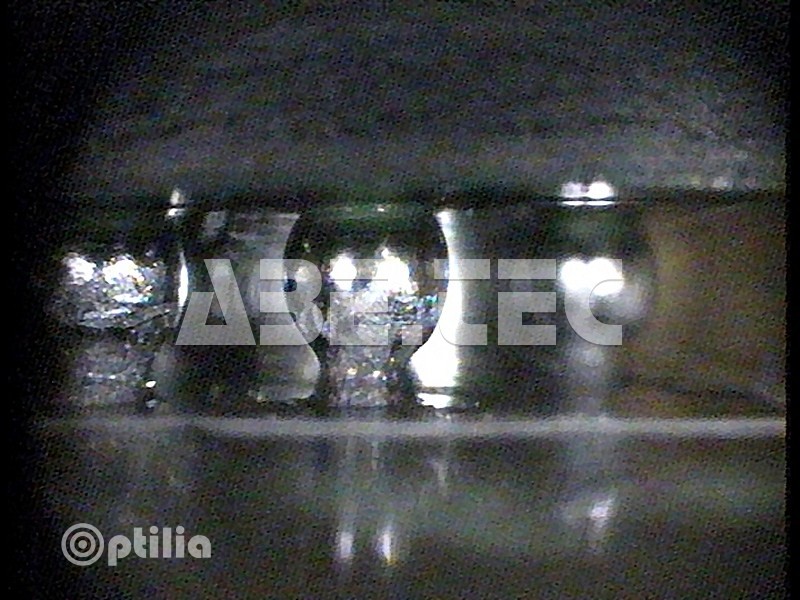

Systém Flexia BGA poskytuje digitální obrazy s vysokým rozlišením, vynikajícími barvami a kvalitními detaily. Vytváří ostré obrazy pájecích kuliček pod pouzdry BGA 25 mm do mřížky a do montážního odstupu součástky až 50 µm. Zvětšení čoček lze měnit od přibližně 5x (pracovní vzdálenost ~ 50 mm) do 350x (pracovní vzdálenost ~ 0,3 mm).

Systém Flexia BGA je navržen podle požadavků výrobců elektroniky, kladených na flexibilitu, kvalitu obrazu a časovou a cenovou efektivitu. Systém Flexia BGA je chráněn před ESD a schválen pro EPA v souladu s normami EN a IEC.

Inspekční systém pro kontrolu BGA

Modulární optický systém

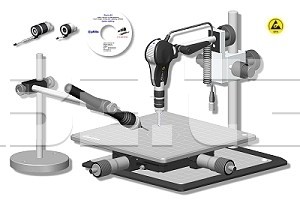

Flexia BGA inspekční systémy jsou modulární a konfigurovatelné. Standardní systém BGA obsahuje Flexia 5.0 MPx kamerový mikroskop se softwarem, čočkami pro boční prohlížení BGA a miniaturní optickou sondou, vestavěné přední a zadní LED osvětletní s elektronickým stmívačem, 1-100x varifikační objektiv pro horní kontrolu desky a speciálně navržený zaměřovací stojan.

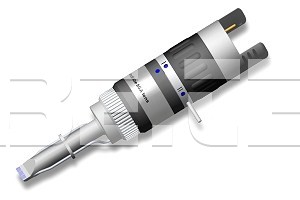

Miniaturní BGA sonda pro DPS s vysokou hustotou osázení

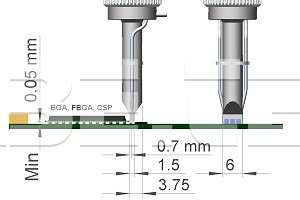

Ultra malá BGA sonda s manipulační plochou pouhých 0,4 x 3,4 mm potřebuje kolem komponenty pouze 0,8 mm volného prostoru. Produkuje jasný obraz pájecích ploch pod BGA, µBGA nebo CSP.

Optická inspekce a X-Ray

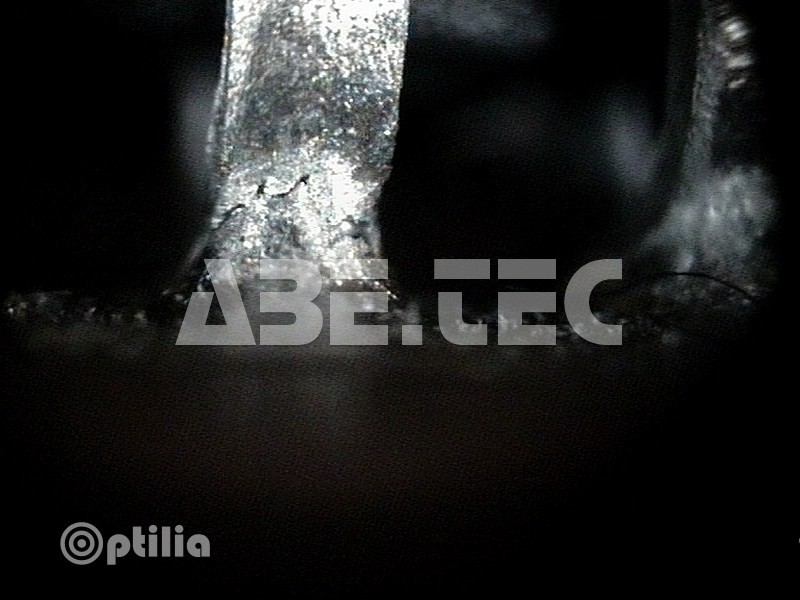

Flexia BGA může být použita také jako nákladově efektivní alternativa konvenčních X-Ray inspekčních systémů, nebo s nimi může být kombinována. Na rozdíl od tradičních X-Ray systémů umožňuje operátorovi potvrdit tvar pájecích kuliček, přemostění, přebytečného tavidla, mikro trhlin, povrchových vad, abnormalit, nečistot či jiných pájecích vad na BGA komponentách.

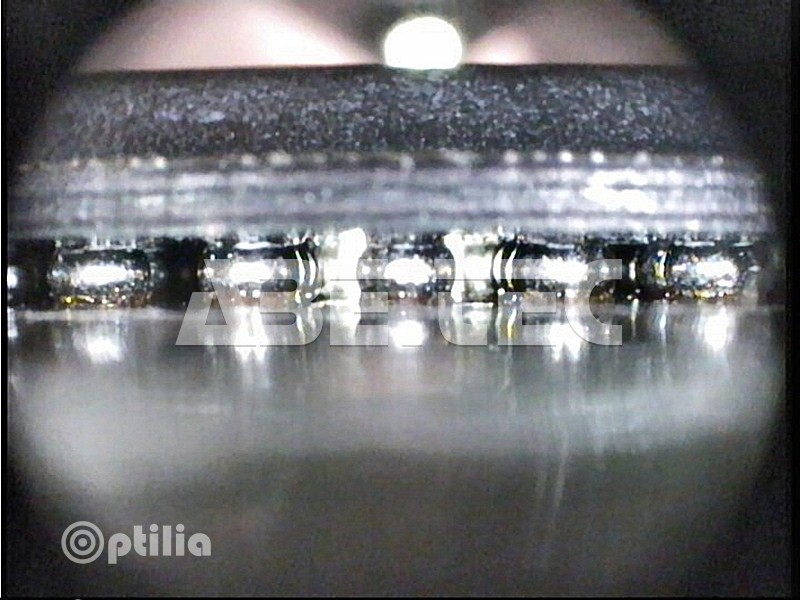

Flexia BGA vytváří ostré snímky pájecích kuliček pod BGA, µBGA, CSP a Flip-Chip až do 10 řádků. Zvětšení čoček lze měnit od 5x (pracovní vzdálenost ~ 50 mm) do 350x (pracovní vzdálenost 0,3 mm).

Univerzální kontrolní systém

Kromě bočního prohlížení BGA obsahuje Flexia BGA navíc 100x objektiv s pevnou ohniskovou vzdáleností a kruhovým světlem a 1 - 100x kvalitní varifokální objektiv pro kontrolu povrchu DPS, komponent, konektorů a pro opravy nebo přepracování DPS.

ESD ochrana

Flexia video a digitální mikroskopy jsou navrženy tak, aby vyhovovaly požadavkům výrobců elektroniky, pokud jde o flexibilitu, kvalitu obrazu, čas a efektivitu nákladů. Flexia jsou ESD chráněné a EPA schváleny podle norem EN a IEC.

Ultra jasné, odolné LED osvětlení

Všechny Optilia BGA čočky obsahují integrované LED diody s vysokou intenzitou světla, dlouhou životností a elektronickým ovládáním spouště. Dodávají optimální bílé osvětlení pomocí integrovaného světelného zdroje.

Mobilní a stabilně konfigurovatelné

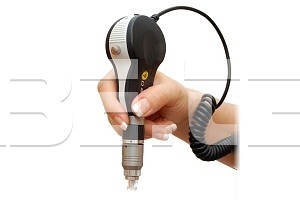

Flexia BGA je kompaktní, modulární a ergonomicky navržený systém. Zařízení váží jen 200 gramů včetně BGA objektivu a vestavěným LED osvětlením. Optilia BGA mikroskopy lze ovládat mobilně v jedné ruce nebo namontovavt na standardní, XL nebo XYZ stojany. Dostupný je široký sortiment dalších doplňků, který zajišťuje, aby systém vyhovoval Vašim specifickým požadavkům na optickou kontolu.

Specifikace

Digitální video mikroskop

• Obrazový senzor: barevný 5.0 MPx 2592 (v) x 1944 (š) USB 2.0 rozhraní.
• Skladovací podmínky: -10°C - +60°C, max. 98% RH, nekondenzující.
• Pracovní podmínky: 0°C - 45 °C, max. 95% RH, nekondenzující.

BGA objektivy

• Přední osvětlení: vestavěné LED mikro hranoly s dlouhou životností, studená bílá.
• Připojitelné přenášené zadní osvětlení: LED mikrohranoly s dlouho životností, studená bílá.
• Samostatně stojící přenášené zadní osvětlení: kartáčová LED optická vlákna s dlouhou životností, sludená bílá.
• Systém ovládání světelné intenzity: individuálně nastavitelné přední a zadní světlo s elektronickým stmívačem.
• Napájení: přední světlo pomocí kamery (USB 2.0), zadní světla pomocí externího napájení, kartáčové osvětlení pomocí baterií nebo externího napájení.
• Rozměry: 165 x 50 x 36 mm.
• Hmotnost: max. 200 g.

Specifikace BGA sond

* požadovaný minimální volný prostor závisí na výšce okolních komponent

Obsah balení

• Flexia Definition 5.0 MP digitální systém HM s 100x objektivem, ESD provedení.
• Boční BGA objektiv s ultra malou 90° optickou sondou.
• Malá 90° optická sonda pro BGA objekty.
• MicroPrism bílé LED zadní osvětlení se stmívačem, připojitelné.
• Kartáčové bílé LED přední osvětlení se stvmívačem, 2 x AA baterie trubice.
• DC adaptér pro kartáčové LED osvětlení.
• Stojan pro kartáčové LED osvětlení.
• 1 - 100x varifokační objektiv s vestaveným kruhovým světlem.
• Kruhové bílé LED osvětlení pro 100x objektiv.
• Software OptiPix Full s databází, zahrnující kalibrační mikrometr pro BGA.
• Zaostřovací stojan, standardní/jemný pohyb, ESD provedení.
• Precizní XY-převodní deska, 25 mm pojezd s rychloposuvným mikrometrickým šroubem.
• Hliníkový transportní kufřík, 380 x 295 x 80 mm, s pěnovou výplní.
