ESD digitální kamera Flexia OP-019 193

• Digitální video mikroskop navržený pro flexibilní kontrolu, řízení jakosti, měření a digitální záznam.
• ESD chráněn, k dispozici je také standardní modré (ne ESD) pouzdro.
• Průmyslový, lehký a vysoce flexibilní digitální video mikroskop.
• Digitální zoom.
• 1 - 100x varifokální objektiv, 100x objektiv s fixní ohniskovou vzdáleností.
• Pracovní vzdálenost max. 22 mm (varifokální objektiv), 20 mm (objektiv 100x).
• Zorné pole max. 7,5 mm (varifokální objektiv), 3,1 mm (objektiv 100x).
• Rozlišení max. 4,7 µm/px (varifokální objektiv), 1,9 mm (objektiv 100x).
• Vestavěné LED osvětlení s dlouhou životností.
• Vhodný pro různé aplikace vyžadující vynikající kvalitu obrazu, flexibilitu, digitální záznam obrazu a dokumentaci.
• Určen pro optickou kontrolu, bezkontaktní trojrozměrné měření, digitální obraz a nahrávání videa.

Flexia D1 ESD vyhovuje požadavkům směrnic EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Jakmile je kterákoliv část systému Flexia uzemněna, elektrostatický potenciál klesne na méně než 10 V za dobu kratší než 2 sekundy. V prostředí EPA Flexia nevyžaduje žádné specifické uzemnění. Systém Flexia je zcela bezpečný při kontrole citlivých elektronických desek a součástek.

Souprava Flexia dává digitální signál USB2.0 pro záznam digitálních obrazů, nebo pro softwarová měření. V kombinaci se softwarem Optipix se tento systém stává flexibilním a výkonným systémem digitální kontroly, umožňujícím provádění přesných měření, analýzy, dokumentace.

Aplikace

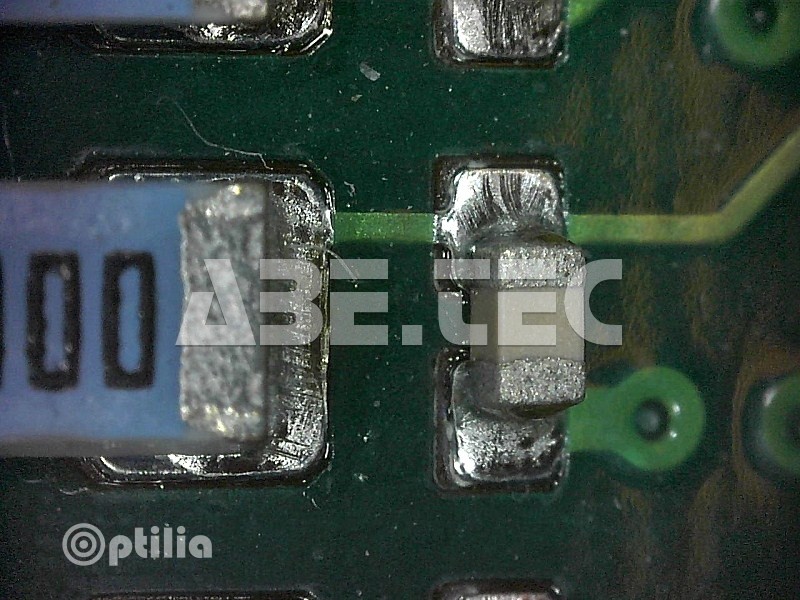

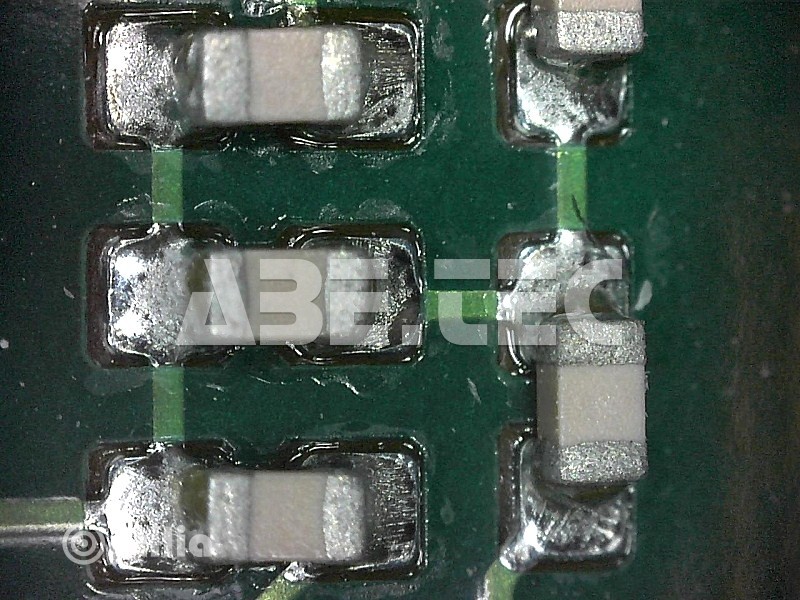

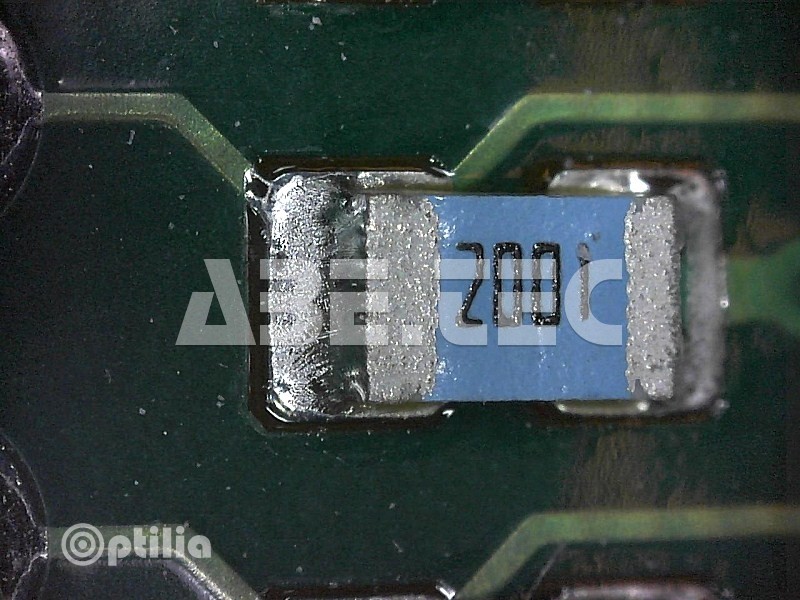

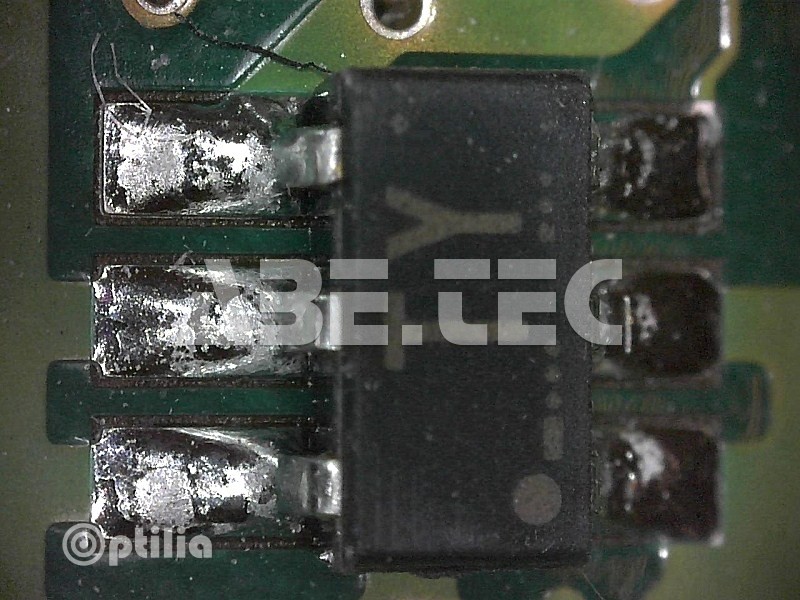

• Kontrola elektroniky, osazených DPS, komponent, pájení.
• Optická kontrola pájecích kuliček BGA, µBGA a CSP komponent.
• Kontrola opracovaných dílů a sestav.
• Bezkontaktní dimenzionální měření.
• Kontrola mikrotrhlin v částech letadel, motorů, turbínových lopatek, apod.
• Špičkové nástroje a opotřebení v CNC strojích.
• Odizolování a montáž kabelů.
• Vlákna v papírenském a textilním průmyslu.
• Plastové díly a vstřikovací formy.
• Vyšetření kovů a svařování.
• Kontrola a identifikace pylu, hmyzu, kamenů, atd.
• Biologie, patologie, veterinární a vědecké zkoušky.
• Vyšetřování zločinů a forenzní analýza.
• Dokumentace, digitální záznam obrazu a archivace.
• Webové konference a prezentace živých nebo statických snímků přes internet, aj.

Specifikace

• Obrazový senzor: barevný 5.0 MPx CMOS.
• Počet efektivních pixelů: 2592 x 1944 pixelů (5.0 MPx).
• Velikost pixelu: 2,2 µm x 2,2 µm.
• Rozhraní: USB2.0 sériové.
• Ovladače: MS-Windows Direct Show kompatibilní.
• Snímková frekvence: 5,6 fps při plném rozlišení, 13,2 fps při rozlišení 1920 x 1080.
• Režim snímkování: progresivní.
• Ovládací software kamery: expozice (automatické a manuální nastavení zesílení a času), vyvážení bílé, rozlišení.
• Osvětlení: vestavěné kruhové osvětlení se stmívačem, 12 bílých LED diod, s/bez polarizátoru.
• Optika: 1 - 100x varifokální objektiv (součástí balení), 100x objektiv (součástí balení), 170x, 250x a 500x objektiv s pevnou ohniskovou vzdáleností.
• Software: OptiPix Image View a Capture se základním měřením.
• Pracovní vzdálenost: max. 22 mm (varifokální objektiv), 20 mm (objektiv 100x), 500 - 4 mm (s přídavnými objektivy).
• Zorné pole: max. 7,5 mm (varifokální objektiv), 3,1 mm (objektiv 100x), 500 - 0,4 mm (s přídavnými objektivy).
• Rozlišení: 4,7 µm/px (varifokální objektiv), 1,7 µm/px (objektiv 100x).
• Skladovací podmínky: -20°C - +60°C, max. 98% RH, nekondenzující.
• Pracovní podmínky: 0°C - 45°C, max. 95% RH, nekondenzující.
• Napájení: 5.0 VDC, min. 450 mA, napájení pouze přes USB port.
• Rozměry (bez objektivu): 100 x 55 x 36 mm.
• Rozměry (s varifokálním objektivem): 145 x 55 x 36 mm.
• Hmotnost (bez objektivu): 290 g.
• Hmotnost (s varifokálním objektivem): 350 g.
• Příslušenství: různý zoom, pevná ohnisková vzdálenost, endoskopové čočky, různé osvětlení, mechanické držáky a stojany.

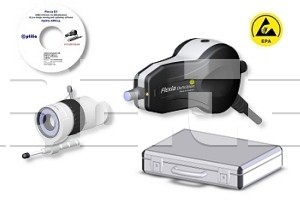

Obsah balení

• Flexia Definition 5.0 MP digitální kamera, s objektivem 100x, ESD chráněna.
• Software OptiPix Lite, Image View, Capture a On-Screen.
• Instalační CD, uživatelský manuál.
• 1 - 100x varifokální objektiv s vestavěným kruhovým LED osvětlením.
• Hliníkový transportní kufřík.
