ESD analogová kamera OP-019 001

• Analogový video mikroskop.
• Počet efektivních pixelů: 752 x 582 px (437 664 px).
• Přenos analogového singálu přes rozhraní PAL
• Horizontální rozlišení 520 TV řádků.
• ESD chráněná souprava.
• Objektiv 100x s fixní ohniskovou vzdáleností.
• Průmyslový, lehký a vysoce flexibilní video mikroskop se zoomovací optikou a vestavěným LED osvětlením.
• Určený pro aplikace vyžadující vynikající kvalitu obrazu, flexibilitu, nahrávání digitální obrazu a dokumentaci.
• Navržený pro optickou kontrolu, bezdotykové trojrozměrné měření, digitální obraz a záznam videa.

Souprava Flexia C1 ESD vyhovuje požadavkům směrnic EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Jakmile je kterákoliv část soupravy Flexia uzemněna, elektrostatický potenciál klesne na méně než 10 V během doby kratší než 2 sekundy. Souprava Flexia pro práci v prostředí EPA nevyžaduje žádné specifické uzemnění. Systém Flexia je plně bezpečný při kontrole citlivých elektronických desek a součástek.

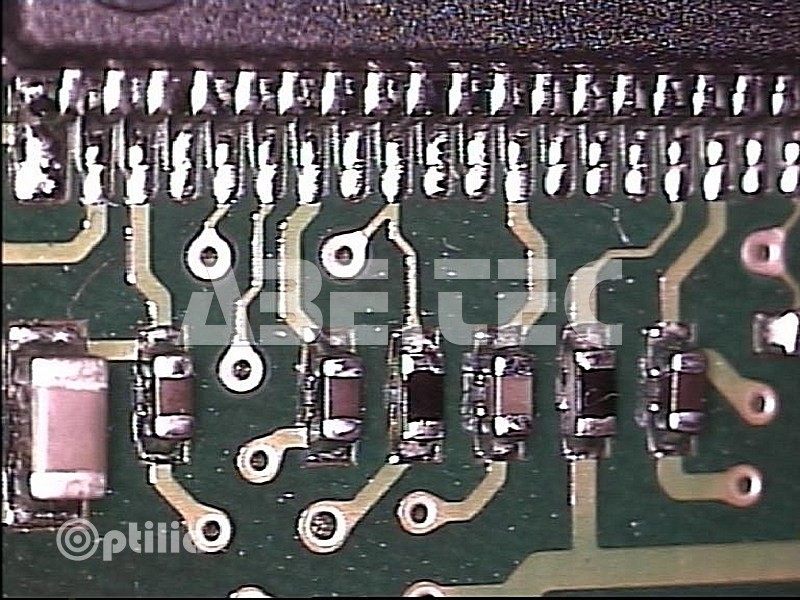

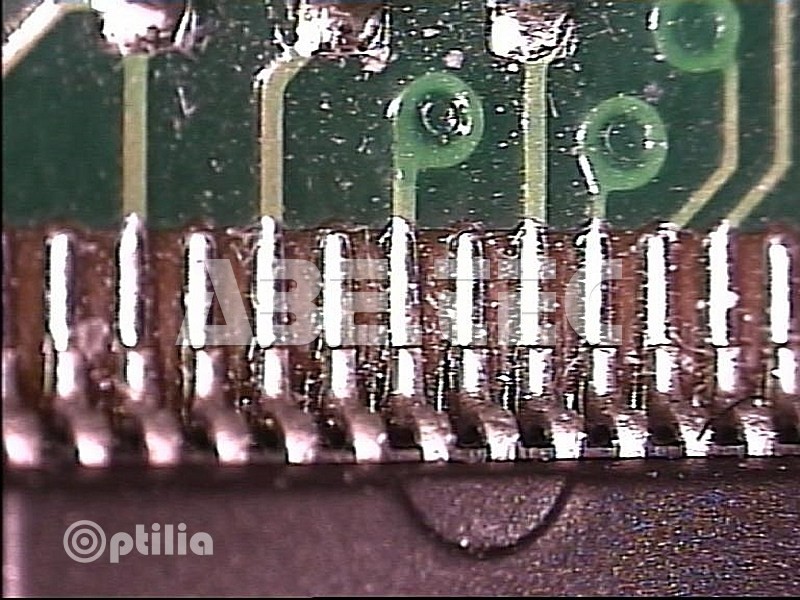

Souprava Flexia dává analogový video signál v PAL (na přání NTSC), jenž je možno snadno připojit k  TV  nebo monitoru. Pro záznam digitálních obrazů nebo softwarová měření je možno zvolit převodník videa Optilia FireWire nebo USB2.0 se softwarem pro měření a archivování, nebo bez něho. V kombinaci se softwarem Picsara se tento systém změní na flexibilní a výkonný digitální systém kontroly, způsobilý k provádění přesných měření, analýzy, dokumentace a výkaznictví. Souprava je určena ke kontrole, řízení jakosti, měření a digitálnímu záznamu zvětšeného obrazu elektronických DPS, součástek, pájených spojů atd.

Aplikace

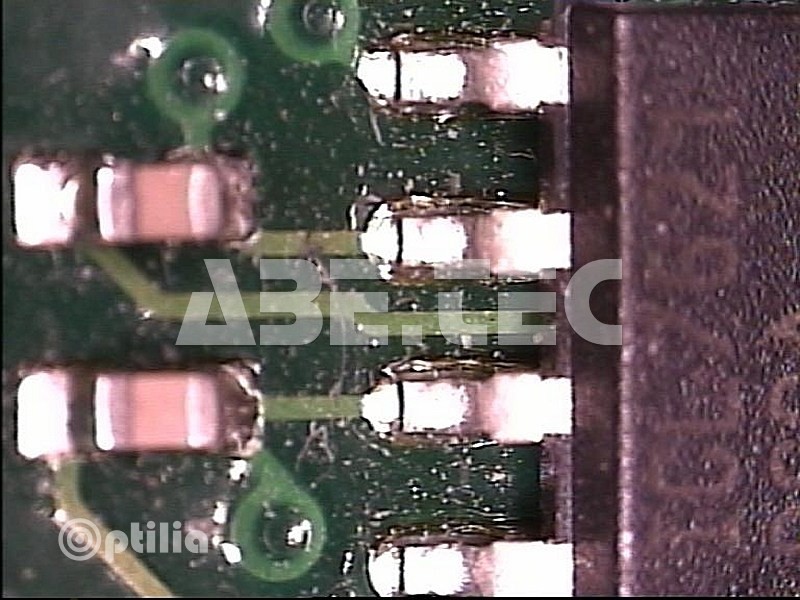

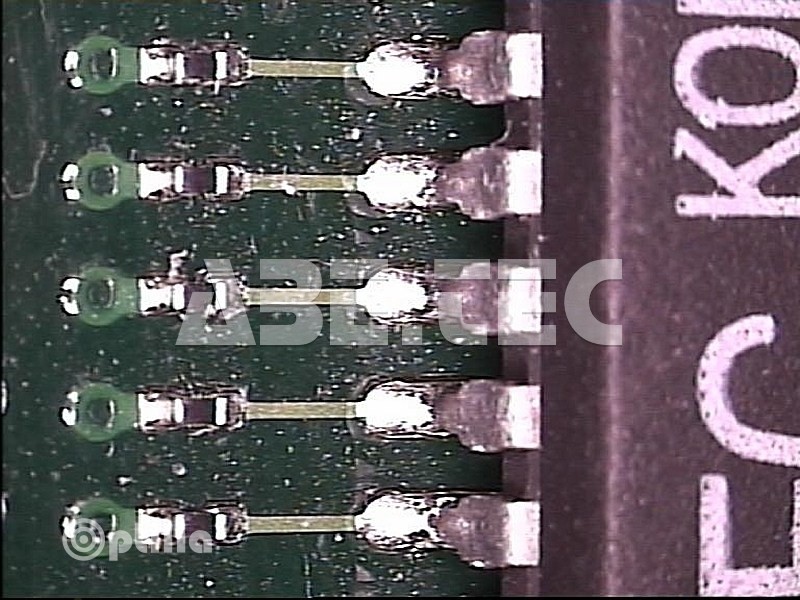

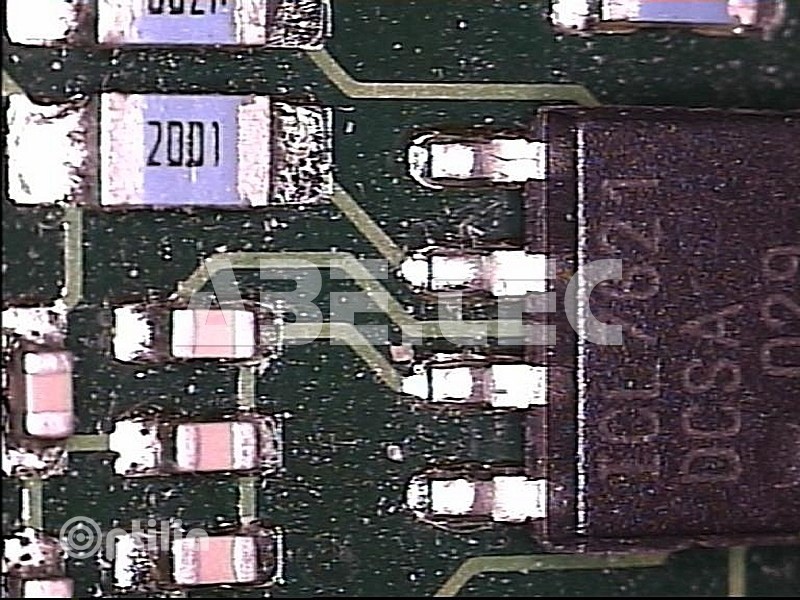

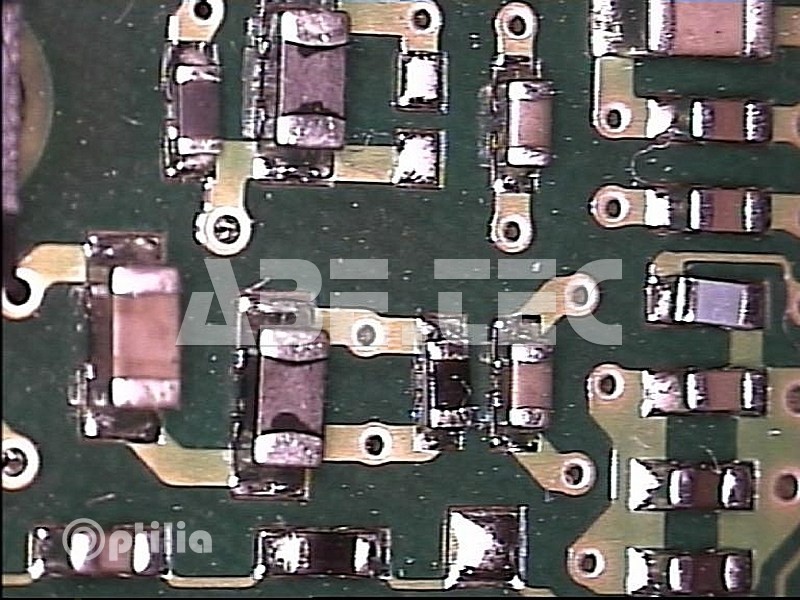

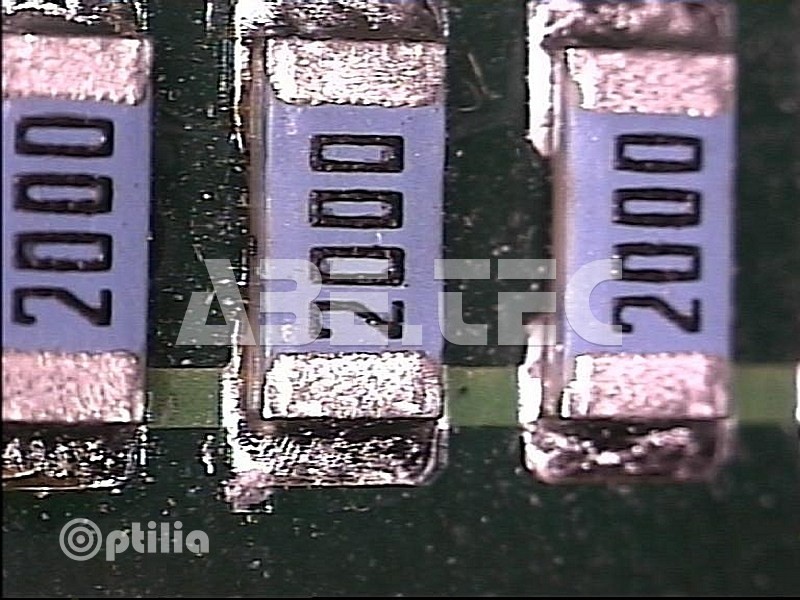

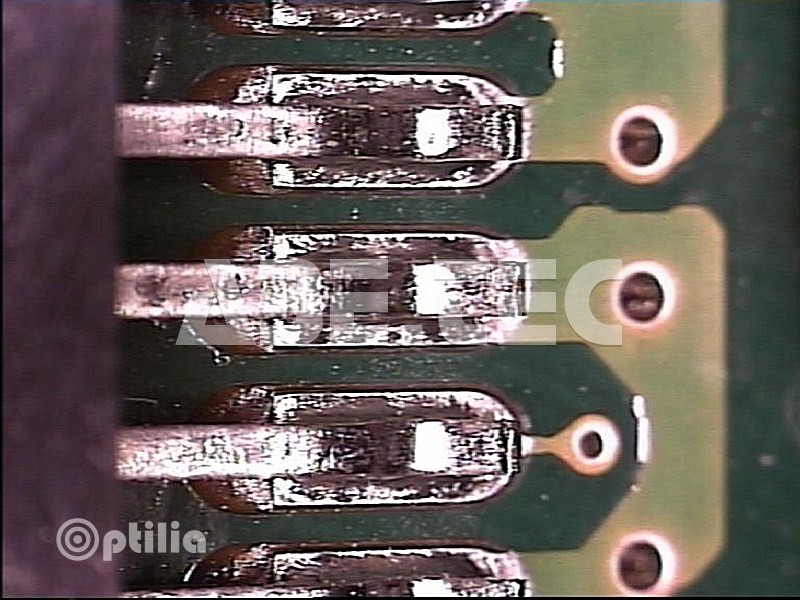

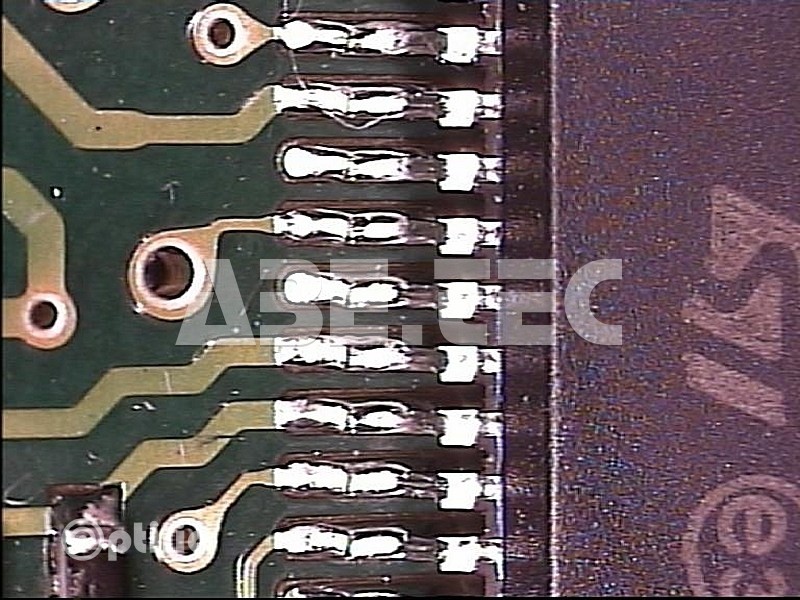

• Kontrola elektroniky, montovaných DPS, komponent, pájení.
• Optická kontrola pájecích kuliče BGA, µBGA a CSP komponent.
• Kontrola opracovaných dílů a sestav.
• Bezkontaktní dimenzionální měření.
• Mikrotrhliny v částech letadel, motorů, turbínových lopated, apod.
• Špičkové nástroje a opotřebení v CNC strojích.
• Odizolování a montáž kabelů.
• Vlákna v papírenském a textilním průmyslu.
• Plastové díly a vstřikovací formy.
• Vyšetřování kovů a svařování.
• Kontrola a identifikace pylu, hmyzu, kamenů, atd.
• Biologie, patologie, veterinární a vědecké zkoušky.
• Vyšetřování zločinů a forenzní analýza.
• Dokumentace, digitální záznam obrazu a archivace.
• Webové konference a prezantace živých či statických snímků přes internet, aj.

Technická specifikace

• Obrazový senzor: interline 1/4" CCD barevný snímač obrazu.
• Počet efektivních pixelů: 752 x 582 px (437 664 px).
• Video signál: kompozitní PAL, 1 V t-t/75 Ω.
• Horizontální rozlišení: 520 TV řádků.
• Vertikální frekvence: 50 Hz.
• Osvětlení: vestavěné kruhové světlo se stmívačem, 12 bílých LED diod s nebo bez polarizéru.
• Optika: 1 - 100x varifokální objektiv, 100x, 170x, 250x nebo 500x fixní objektiv.
• Skladovací prostředí: -20°C - +60°C, max. 98% RH, nekondenzující.
• Pracovní prostředí: +0°C - 45°C, max. 95% RH, nekondenzující.
• Napájení: 55.0 VDC, 450 mA minimálně přes napájecí zdroj.
• Rozměry (bez objektivu): 40 x 50 x 36 mm.
• Hmotnost (bez objektivu): 200 g.

Obsah balení

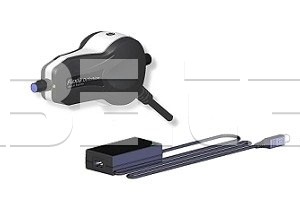

• Flexia Definition HM analogová (PAL) kamera, ESD chráněná.
• 100x objektiv (pevná ohnisková vzdálenost).
• Napájení 5/12V, 30W s MiniDin konektorem.
• Uživatelský manuál.
