ESD analogová kamera HM OP-019 152
Obj. číslo:
106000487
Výrobce:
Kategorie:
Dostupnost:
4 týdny
obvykle do čtyř týdnů od data objednání
předchozí
další

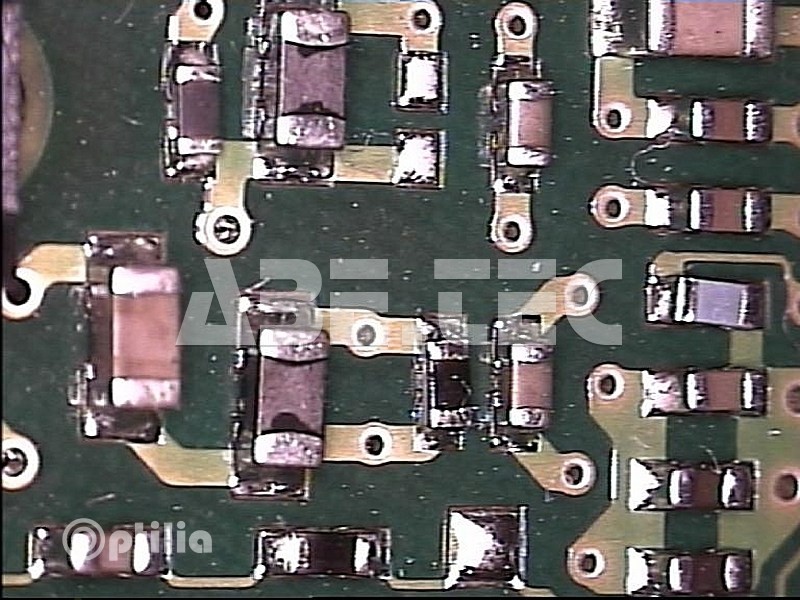

ESD analogová kamera HM OP-019 152

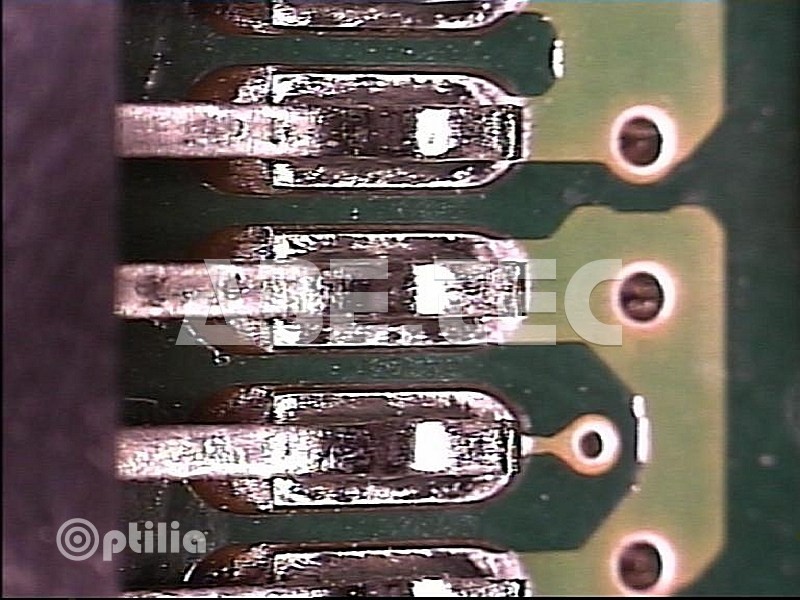

ESD analogová kamera HM OP-019 152

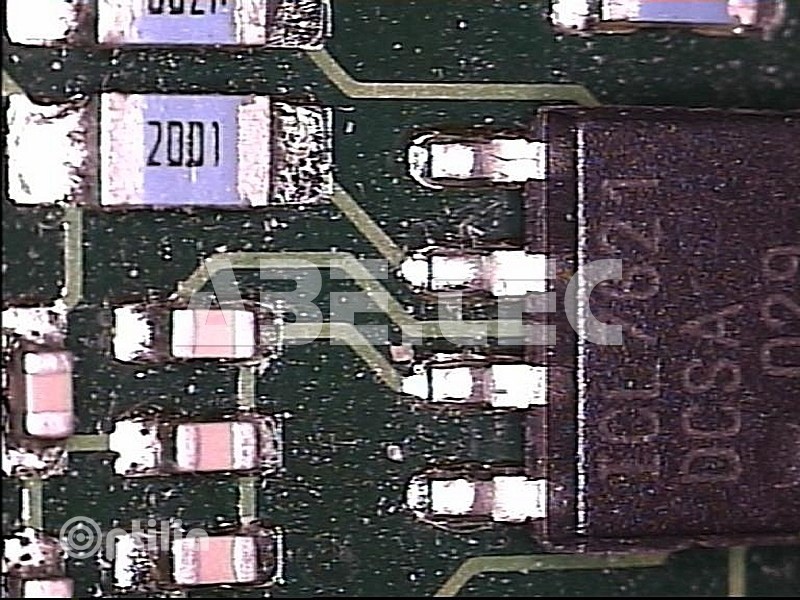

ESD analogová kamera HM OP-019 152

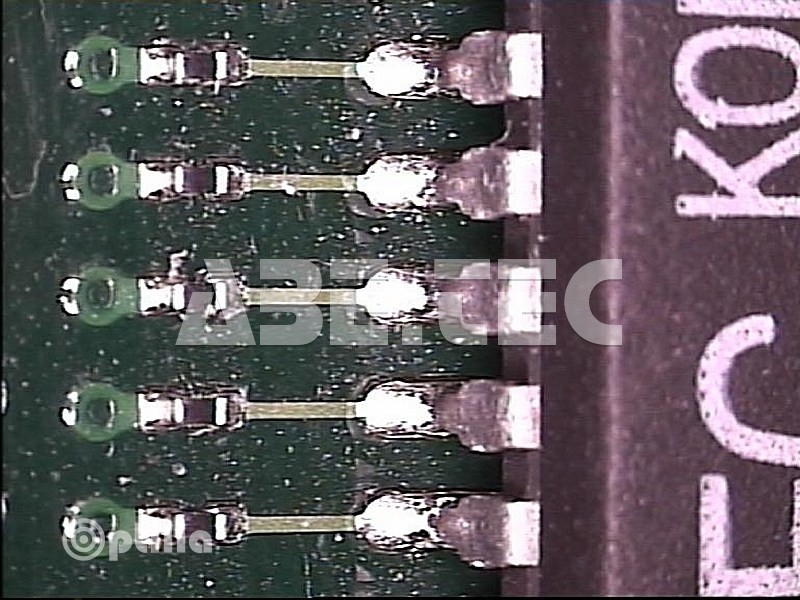

ESD analogová kamera HM OP-019 152

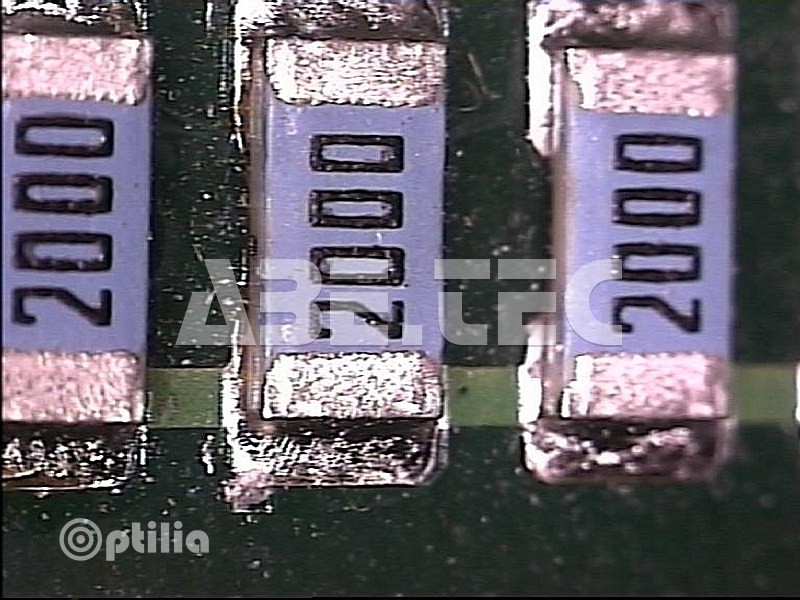

ESD analogová kamera HM OP-019 152

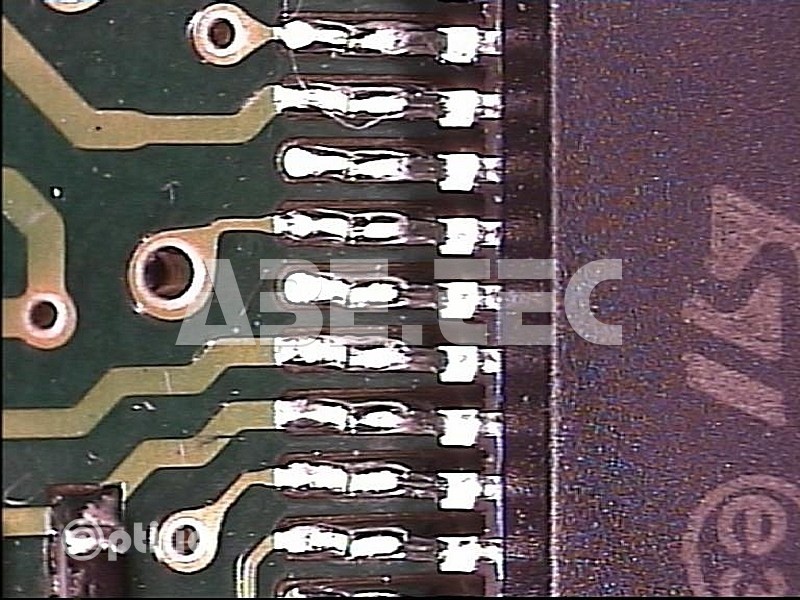

ESD analogová kamera HM OP-019 152

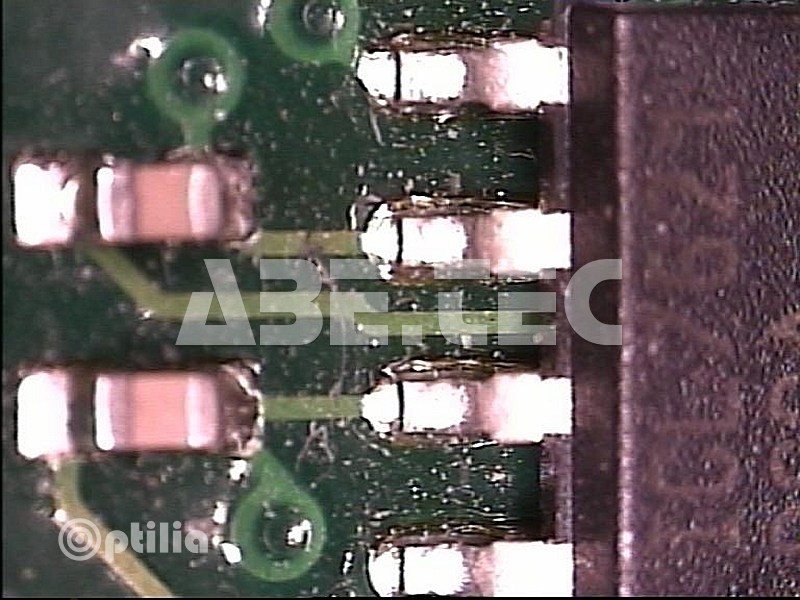

ESD analogová kamera HM OP-019 152
ESD analogová kamera HM OP-019 152
ESD analogová kamera HM OP-019 152
Varianty produktu
Katalogový list
Popis
- Analogový video mikroskop.
- Počet efektivních pixelů: 752 x 582 px (437 664 px).
- Funkce High-Magnification.
- Přenos analogového singálu přes rozhraní PAL
- Horizontální rozlišení 520 TV řádků.
- ESD chráněná souprava.
- Objektiv 100x s fixní ohniskovou vzdáleností.
- Průmyslový, lehký a vysoce flexibilní video mikroskop se zoomovací optikou a vestavěným LED osvětlením.
- Určený pro aplikace vyžadující vynikající kvalitu obrazu, flexibilitu, nahrávání digitální obrazu a dokumentaci.
- Navržený pro optickou kontrolu, bezdotykové trojrozměrné měření, digitální obraz a záznam videa.
Souprava Flexia C1 ESD vyhovuje požadavkům směrnic EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Jakmile je kterákoliv část soupravy Flexia uzemněna, elektrostatický potenciál klesne na méně než 10 V během doby kratší než 2 sekundy. Souprava Flexia pro práci v prostředí EPA nevyžaduje žádné specifické uzemnění. Systém Flexia je plně bezpečný při kontrole citlivých elektronických desek a součástek.

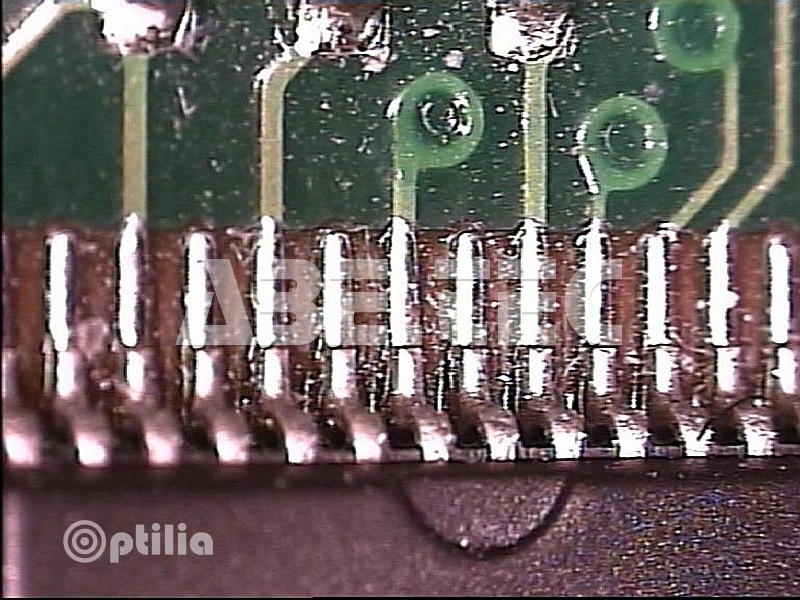

Souprava Flexia dává analogový video signál v PAL (na přání NTSC), jenž je možno snadno připojit k TV nebo monitoru. Pro záznam digitálních obrazů nebo softwarová měření je možno zvolit převodník videa Optilia FireWire nebo USB2.0 se softwarem pro měření a archivování, nebo bez něho. V kombinaci se softwarem Picsara se tento systém změní na flexibilní a výkonný digitální systém kontroly, způsobilý k provádění přesných měření, analýzy, dokumentace a výkaznictví. Souprava je určena ke kontrole, řízení jakosti, měření a digitálnímu záznamu zvětšeného obrazu elektronických DPS, součástek, pájených spojů atd.
Aplikace
- Kontrola elektroniky, montovaných DPS, komponent, pájení.
- Optická kontrola pájecích kuliče BGA, µBGA a CSP komponent.
- Kontrola opracovaných dílů a sestav.
- Bezkontaktní dimenzionální měření.
- Mikrotrhliny v částech letadel, motorů, turbínových lopated, apod.
- Špičkové nástroje a opotřebení v CNC strojích.
- Odizolování a montáž kabelů.
- Vlákna v papírenském a textilním průmyslu.
- Plastové díly a vstřikovací formy.
- Vyšetřování kovů a svařování.
- Kontrola a identifikace pylu, hmyzu, kamenů, atd.
- Biologie, patologie, veterinární a vědecké zkoušky.
- Vyšetřování zločinů a forenzní analýza.
- Dokumentace, digitální záznam obrazu a archivace.
- Webové konference a prezantace živých či statických snímků přes internet, aj.
Technická specifikace
- Obrazový senzor: interline 1/4" CCD barevný snímač obrazu.
- Počet efektivních pixelů: 752 x 582 px (437 664 px).
- Video signál: kompozitní PAL, 1 V t-t/75 Ω.
- Horizontální rozlišení: 520 TV řádků.
- Vertikální frekvence: 50 Hz.
- Osvětlení: vestavěné kruhové světlo se stmívačem, 12 bílých LED diod s nebo bez polarizéru.
- Optika: 1 - 100x varifokální objektiv, 100x, 170x, 250x nebo 500x fixní objektiv.
- Skladovací prostředí: -20°C - +60°C, max. 98% RH, nekondenzující.
- Pracovní prostředí: +0°C - 45°C, max. 95% RH, nekondenzující.
- Napájení: 55.0 VDC, 450 mA minimálně přes napájecí zdroj.
- Rozměry (bez objektivu): 40 x 50 x 36 mm.
- Hmotnost (bez objektivu): 200 g.
Obsah balení
- Flexia Definition HM analogová (PAL) kamera, ESD chráněná.
- 100x objektiv (pevná ohnisková vzdálenost).
- Napájení 5/12V, 30W s MiniDin konektorem.
- Uživatelský manuál.
Vhodné příslušenství
| Osvětlení | |
|---|---|
| Rozptýlené kruhové světlo pro objektiv se zvětšením 250x | OP-006 205 |
| Rozptýlené kruhové světlo pro objektiv se zvětšením 500x | OP-006 206 |
| Difúzní adaptér pro objektiv se zvětšením 100x | OP-006 203 |
| Objektivy | |
| 1 - 100x varifokální objektiv s vestavěným kruhovým světlem | OP-019 407 |
| Objektiv Macro Zoom 8-80x s vestavěným kruhovým světlem | OP-019 110 |
| Objektiv se zvětšením 500x | OP-019 116 |
| Objektiv se zvětšením 250x | OP-019 114 |
| Objektiv se zvětšením 170x | OP-019 113 |
| Ostatní příslušenství | |
| 10,4" stolní TFT monitor s kovovým pouzdrem, kompozitní a VGA | OP-006 150 |
| 7" stolní TFT monitor | OP-006 143 |
| Software | |
| Převodník videa USB2.0 | OP-006 278 |
| Stojany a ramena | |
| ESD zaostřovací stojan s pravoúhlou základnou | OP-006 048 |
| Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou | OP-006 267 |
| Zaostřovací stojan s kruhovou základnou | OP-006 049 |
| Zaostřovací stojan se velkou deskou | OP-006 269 |
| Stolní držák pro video mikroskopy Optilia | OP-006 274 |
Obsah balení
- Flexia Definition HM analogová (PAL) kamera, ESD chráněná.
- 100x objektiv (pevná ohnisková vzdálenost).
- Napájení 5/12V, 30W s MiniDin konektorem.
-
Uživatelský manuál.
Technická data (11)
Technická data k porovnání ESD analogová kamera HM OP-019 152
| Název parametru | Hodnota |
|---|---|
| Provedení | ESD |
| Obrazový senzor | 1/4" CCD barevný snímač obrazu |
| Signální systémy | kompozitní PAL, 1 V t-t/75 Ω |
| Optický systém | 100x fixní objektiv |
| Laserové ukazovátko | není |
| Skladovací prostředí | -20°C - +60°C, max. 98% RH, nekondenzující |
| Pracovní prostředí | +0°C - 45°C, max. 95% RH, nekondenzující |
| Napájení | 55.0 VDC, 450 mA minimálně přes napájecí zdroj |
| Výstup signálu | PAL/ NTSC |
| Rozměry (š x h x v) | 140 x 50 x 36 mm |
| Hmotnost | 200 g |
Ke stažení (5)
Zde jsou ke stažení doplňující dokumenty k ESD analogová kamera HM OP-019 152
Brožura (EN) (1638 kB)
Technická specifikace (EN) (117 kB)
Produktové kombinace (EN) (277 kB)
Optické parametry (EN) (98 kB)
Nákres (EN) (94 kB)
Technická specifikace (EN) (117 kB)
Produktové kombinace (EN) (277 kB)
Optické parametry (EN) (98 kB)
Nákres (EN) (94 kB)
Příslušenství (16)
Volitelné příslušenství pro ESD analogová kamera HM OP-019 152
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Rozptýlené kruhové světlo pro objektiv se zvětšením 250x OP-006 205
Rozptýlené kruhové světlo pro objektiv 250x se používá ke změkčení a rozptýlení světla, a tudíž k omezení odrazů od lesklých objektů. Tato jednotka se upevňuje na mikroskopy Flexia zacvaknutím.
Rozptýlené kruhové světlo pro objektiv se zvětšením 500x OP-006 206
Rozptýlené kruhové světlo se používá ke změkčení a rozptýlení světla, a tudíž k omezení odrazů od lesklých objektů.
Difúzní adaptér pro objektiv se zvětšením 100x OP-006 203
Difúzní adaptér slouží ke změkčení a rozptýlení světla, čímž zmírňuje odrazy od lesklých předmětů.
Varifokální objektiv 1-100x s vestavěným kruhovým světlem OP-019 407
Varifokální objektiv Macro Zoom 1-100x je ideální pro manuální kontrolu objektů různých velikostí a tam, kde jsou vyžadovány různé pracovní vzdálenosti. Má vestavěné kruhové světlo.
Varifokální objektiv 8-80x s vestavěným kruhovým světlem OP-019 110
Varifokální objektiv Macro Zoom 8-80x je ideální pro manuální kontrolu objektů různých velikostí a tam, kde jsou vyžadovány různé pracovní vzdálenosti. Má vestavěné kruhové světlo.
Objektiv se zvětšením 500x OP-019 116
Objektiv 500x s pevnou ohniskovou vzdáleností je doplňkem všech modelů mikroskopů Flexia s výjimkou mikroskopu Flexia LWD.
Objektiv se zvětšením 250x OP-019 114
Objektiv 250x s pevnou ohniskovou vzdáleností je doplňkem všech modelů mikroskopů Flexia, s výjimkou mikroskopu Flexia LWD.
Objektiv se zvětšením 170x OP-019 113
Objektiv 170x s pevnou ohniskovou vzdáleností je doplňkem všech modelů mikroskopů Flexia, s výjimkou mikroskopu Flexia LWD.
Stolní barevný monitor 10.4” TFT OP-006 150
Monitor LCD průmyslové kvality s kovovým krytem pro náročný provoz, s nastavitelným stojanem pro přenosné aplikace.
Stolní barevný monitor 7" TFT OP-006 143
Stolní monitor 7" TFT 143. Tento monitor 7" má formát 16:9, lze jej však nastavit na formát 4:3. Kovový kryt.
Převodník videa USB2.0 OP-006 278
Převádí standardní analogový video signál (PAL, NTSC, CCIR, EIA) na nekomprimovaný obrazový datový tok, který lze monitorovat a zaznamenávat na vašem PC.
ESD zaostřovací stojan s pravoúhlou základnou OP-006 048
Přenosný pravoúhlý stojan s ramenem a přesným posuvem v ose Z pomocí ozubnice s pastorkem. Tento stojan umožňuje naklápění mikroskopu nebo kamery 90° vzhůru, 90° dolů, jakož i 360° do stran.
Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP-006 267
Přenosný stojan s ramenem a kruhovou základnou, s přesným, zvlášť jemným posuvem v ose Z pomocí ozubnice s pastorkem, speciálně určený pro použití s mikroskopy a kamerami Optilia.
Zaostřovací stojan s kruhovou základnou OP-006 049
Stojan s ramenem a kruhovou základnou pro lehké mikroskopy, s přesným posuvem v ose Z prostřednictvím ozubnice s pastorkem.
Zaostřovací stojan s hrubým či jemným posuvem a pravoúhlou základnou OP-006 269
Přenosný stojan s ramenem a pravoúhlou základnou, s přesným, zvlášť jemným posuvem v ose Z pomocí ozubnice s pastorkem, určený především pro kontrolní mikroskopy a kamery Optilia.
Stolní držák pro video mikroskopy Optilia OP-006 274
Stolní držák pro video mikroskopy a kamery Optilia.
