Doctor AOI (Rapid)

Rychlá výuka, poloautomatická funkce, vyžaduje interakci uživatele. Systém postavený na vestavěném PC s operačním systémem Linux.

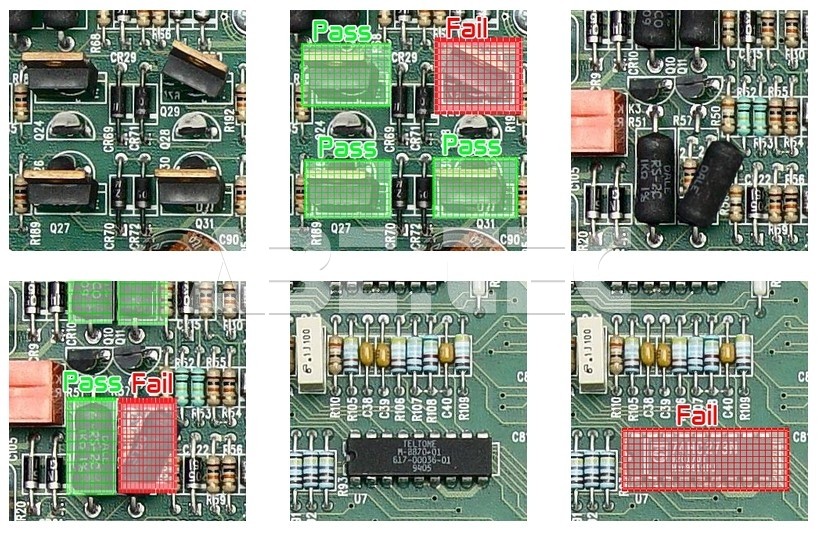

Multifunkční zařízení pro detekci defektů pomocí referenčních snímků (Golden sample).

HD digitální mikroskop s objektivem 25 mm.
Max. rozměr DPS 265 x 225 mm.

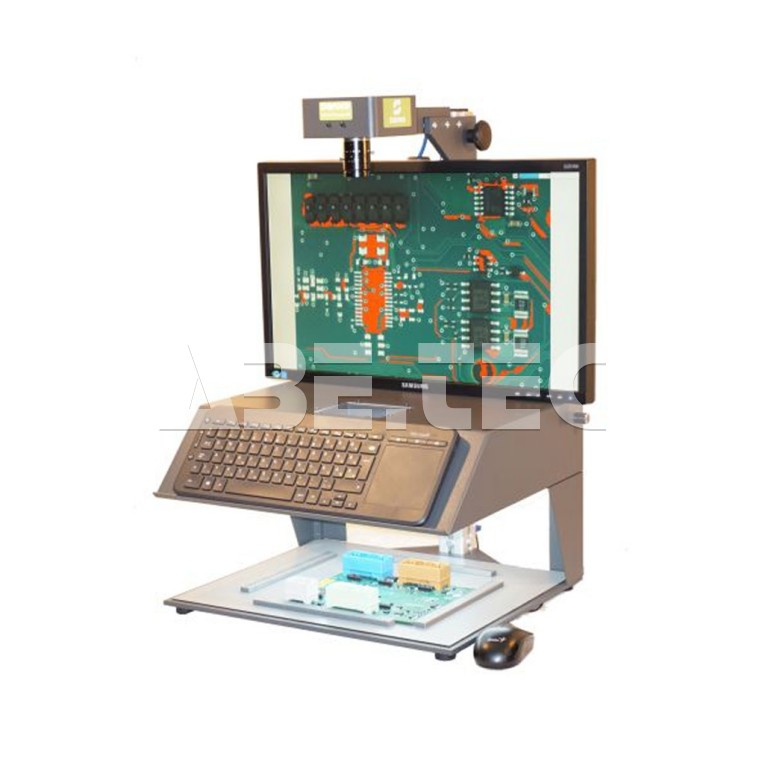

Multifunkční digitální mikroskop Doctor AOI Rapid byl vyvinut speciálně pro kontrolu DPS, chybějících nebo nadbytečných součástek, rozdílů v rozměru, úhlu nebo barvě, a to s tou nejvyšší bezpečností. Světelný zdroj typu DOME zajišťuje rovnoměrné osvětlení a software Doctor AOI - Rapid používá pro detekci defektů referenční snímky (Golden sample). Pomocí 25 mm objektivu na horní pozici kamery můžete na jednom snímku vidět 136 x 106 mm. Pomocí speciálního nastavitelného magnetického držáku lze ve 4 krocích zkontrolovat maximální rozměr DPS 265 x 225 mm.

Doctor AOI Rapid

• Ostrý obraz, vysoké rozlišení.
• Snadné použití s jedinou myší.
• Dokumentace na jedno kliknutí a identifikace QR nebo DTM.
• Ukládání obrazu a dat na SSD nebo síťový disk.
• Při používání aplikace nabízí digitální HD mikroskop Doctor AOI Rapid základní funkce, jako je digitální zoom a sledování obrazu, vylepšení obrazu v reálném čase a jeho ukládání na lokální nebo vzdálené zařízení. Pomocí funkce kalibrace můžete měřit vzdálenosti mezi dvěma body zobrazenými na obrazovce v pixelech nebo kalibrovaných jednotkách. K základním a pokročilým funkcím a také nastavení zařízení se dostanete kliknutím pravého tlačítka na myši kdekoliv na obrazovce.

Zoom

Stojan kamery umožňuje uživateli velmi snadno používat různé pracovní vzdálenosti, a to přiblížením nebo oddálením kamery. Pokud je vzdálenost objektu pevná, můžete stále používat skutečný digitální zoom ovládaný otáčením kolečka myši. Při použití digitálního zoomu je obraz stejně ostrý a jasný díky Full HD LCD monitoru a 20,5 megapixelové kameře.

Pomocí kolečka myši přepínáte mezi profily přiblížení. Zoomovaná oblast bude vždy vycentrovaná na aktuální pozici ukazatele myši. Překryvná grafika v pravém horním rohu poskytuje informace a aktuální velikosti, počtu a umístění (viz obrázek 2).

Sledování obrazu

Pokud zobrazuje aktuální aktivní profil pouze část obrazu snímače kamery, zůstává aktuálně zobrazená část pohyblivá. Opět platí, že překrytí v pravém horním rohu obrazovky poskytuje uživateli zpětnou vazbu o aktuálním stavu obrazu.

Materiály

Základní deska o tloušťce 6 mm je z lakovaného kovu, tyč tvoří standardní ITEM hliníkový profil 40 x 40mm. Držák kamery a pouzdro jsou z lakovaného hliníku a držák LCD a mini-PC z lakovaného plechu. Základní deska je pokryta 2 mm ESD pryžovou rohoží. Zbývající části systému jsou standardní produkty splňující požadavky EC.

Funkce

Stojan má nastavitelné držáky pro kameru i monitor, které umožňují ovlivňovat vlastnosti zobrazení, jako je vzdálenost kamery a ergonomie ovládání. Monitor můžete pro získání nejlepšího úhlu pohledu naklonit. Výběr objektivů určuje mnoho vlastností nastavení, protože specifikace, jako je ohnisková vzdálenost nebo rozsah clony, v konečném důsledku definují úhel záběru, zvětšení nebo hloubku ostrosti. Aplikace nabízí základní funkce, např. digitální zoom a sledování obrazu, vylepšení obrazu v reálném čase a ukládání obrazu (místní složka s obrázky či vzdálené paměťové USB zařízení).

Měření provádíte snadno pomocí funkce kalibrace - kalibrace jedním kliknutím . Vzdálenost mezi dvěma body zobrazenými na obrazovce lze měřit v pix, nebo v klasických světových kalibrovaných jednotkách.

Nahrávání videa

Průmyslový digitální mikroskop U10 poskytuje záznam videa. Rozlišení a snímkovou frekvenci lze upravit v nastavení. Chcete-li spustit nebo zastavit nahrávání, jednoduše kliknete na příslušnou ikonu v nabídce po kliknutí pravým tlačítkem.

HDR (High Dynamic Range) funkce

Mikroskop U10 nabízí funkci HDR, která zvýrazňuje detaily v tmavší části obrazu (obvykle pokud jsou ve stínu) nebo sníží lesklou světlou část obrazu. K dispozici jsou dvě funkce HDR. Jedna z funkcí je optimalizována pro rychlost a druhá pro vylepšení obrazu.

Sestava a technické parametry

Všechny sestavy jsou dodávány s odolnou platformou a nastavitelným stojanem, monitorem s Full HD rozlišením, mini-PC s myší, megapixelovým objektivem TAMRON a osvětlením. Standardní vybavení, které podporuje většinu požadovaného použití, obsahuje megapixelový objektiv TAMRON s pevnou ohniskovou vzdáleností a plochým difuzním osvětlením. Do sestavy lze také nakonfigurovat další příslušenství, jako je laditelný objektiv, naklápěcí stůl, XY stůl nebo extra stojany na osvětlení.

Standardní sestava se skládá z následujících produktů:

Objektiv: megapixelový 25 a 50 mm, TAMRON.
Kamera: 18 MPix, barevná kamera IDS.
Monitor: Full HD, 22".
Stojan na kameru: nastavitelný a robustní stojan na kameru.
PC: INTEL NUC i5®, 8GB RAM, 120GB SSD.
Světelný zdroj: Doctor AOI DOME bílé osvětlení, stmívatelné.
Snímková frekvence: 35 - 62 FPS.

Další funkce

Měření:

• vzdálenosti
• úhlu
• kruhu
• čtení DTM kódu
• souřadnicový systém

2D kalibrace:

měření vzdálenosti mezi dvěma body
kalibrace jedním kliknutím

Překryvná grafika:

zvýraznění nebo měření určitých funkcí pro dokumentaci
Pokročilé (volitelné) funkce

Autofocus:

elektronicky laditelný objektiv Optotune
dvě možnosti zaostřování: klasický a kontinuální režim

HDR:

korekce světelných podmínek s vysokým dynamickým rozsahem

Skládání obrazu a 3D funkce:

• zvýšení hloubky ostrosti a získání informací o hloubce
• vytváření hloubkových map a "superobrazu"
• generování 3D modelu
• Volitelné příslušenství
• volitelné objektivy
• zdroje světla
• plochý difúzní světelný zdroj
• laditelný 1030 (autofocus) objektiv
• laditelný 1640 (autofocus) objektiv
• XY stůl
• naklápěcí stůl
• kalibrační deska
• sada prodlužovacích kroužků
• laserový zaměřovač
