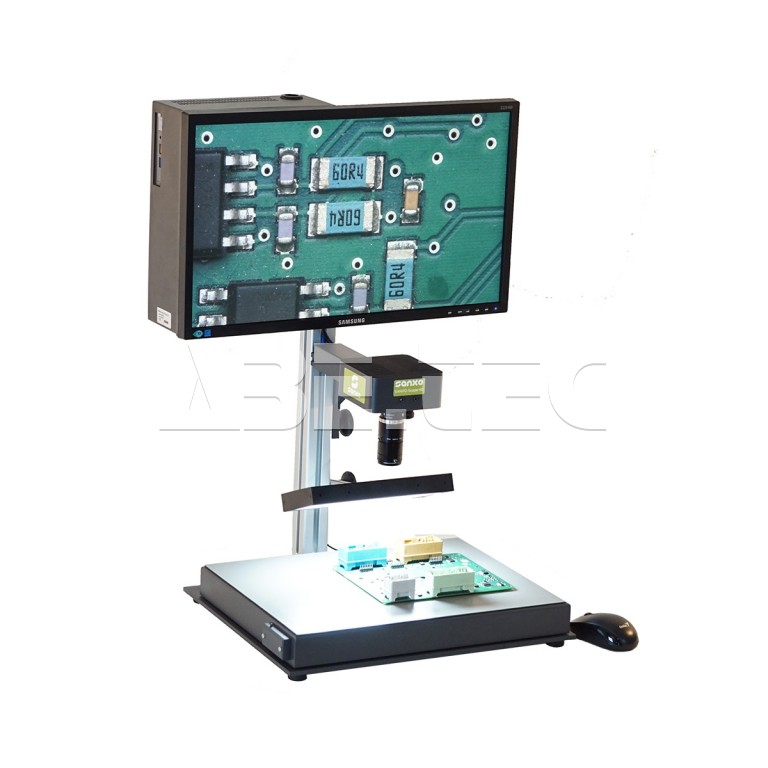

Digitální průmyslový mikroskop U7, objektiv 75 mm, monitor na sestavě

• Průmyslový mikroskop s 6,3 MPix IDS barevnou digitální kamerou.
• 75 mm objektiv Megapixel TAMRON.
• Kompletní sestava včetně monitoru a mini-PC.
• Monitor je umístěn přímo na sestavě.

Vše o kvalitě obrazu

Výjimečná světelná citlivost kamery tohoto mikroskopu je ideální pro kontrolu malých součástek při velkém zvětšení. Klíčem k úspěchu je vysoká kvantová účinnost. Barevná věrnost mikroskopu je ideální, pokud pracujete s předměty různých odstínů. Toto škálovatelné optické kontrolní zařízení je připraveno čelit všestranným průmyslovým výzvám od oprav šperků až po mikroelektronickou kontrolu kvality.

• Ostrý obraz, vysoké rozlišení.
• Jednoduché použití s jedinou myší.
• Rychlé zaostření, měření rozměrů a 3D zobrazování.
• Dokumentace na jedno kliknutí a identifikace QR nebo DTM.
• Ukládání obrazu a dát na SSD nebo síťový disk.

Automatické zaostření

Systém poskytuje dvě možnosti zaostřování, které můžete vybrat a konfigurovat v záložce Nastavení > Autofocus. V klasickém režimu se zaostření spouští dvojitým kliknutím na cílovou část obrazu, ale k dispozici jsou také rychlé a přesné předvolby. V kontinuálním režimu se zaostřování provádí automaticky ve středu obrazovky.

Přibližování

Stojan kamery umožňuje uživateli velmi snadno používat různé pracovní vzdálenosti, a to přiblížením nebo oddálením kamery. Pokud je vzdálenost objektu pevná, můžete stále používat skutečný digitální zoom ovládaný otáčením kolečka myši. Při použití digitálního zoomu je obraz stejně ostrý a jasný díky Full HD LCD monitoru a 6,3 megapixelové kameře.

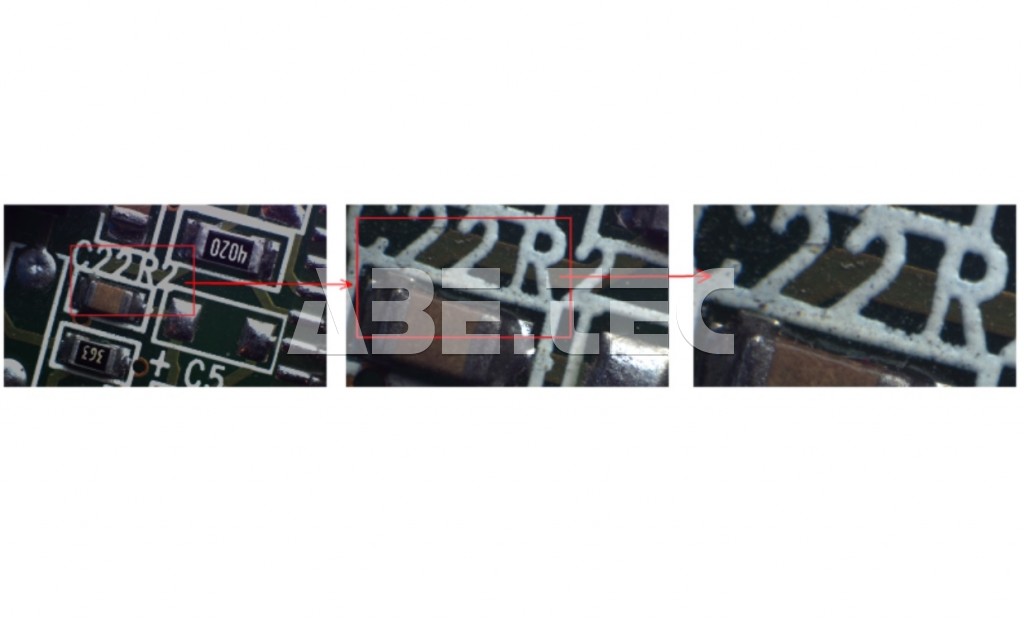

Pomocí kolečka myši přepínáte mezi profily přiblížení. Zoomovaná oblast bude vždy vycentrována na aktuální pozici ukazatele myši. Překryvná grafika v pravém horním rohu poskytuje informace a aktuální velikosti, počtu a umístění (viz obrázek 2).

Sledování obrazu

Pokud zobrazuje aktuální aktivní profil pouze část obrazu snímače kamery, zůstává aktuálně zobrazená část pohyblivá. Opět platí, že překrytí v pravém horním rohu obrazovky poskytuje uživateli zpětnou vazbu o aktuálním stavu obrazu.

Materiály

Základní deska o tloušťce 6 mm je vyrobena z lakovaného kovu, tyč tvoří standardní ITEM hliníkový profil 40 x 40mm. Držák kamery a pouzdro jsou z lakovaného hliníku a držák LCD a mini-PC z lakovaného plechu. Základní deska je pokryta 2 mm ESD gumovou rohoží. Zbývající části systému jsou standardní produkty splňující požadavky EC.

Funkce

Stojan má nastavitelné držáky pro kameru i monitor, které umožňují ovlivňovat vlastnosti zobrazení, jako je vzdálenost kamery a ergonomie ovládání. Monitor můžete pro získání nejlepšího úhlu pohledu naklonit. Výběr objektivů určuje mnoho vlastností nastavení, protože specifikace, jako je ohnisková vzdálenost nebo rozsah clony, v konečném důsledku definují úhel záběru, zvětšení nebo hloubku ostrosti. Aplikace nabízí základní funkce, například. digitální zoom a sledování obrazu, vylepšení obrazu v reálném čase a ukládání obrazu (místní složka s obrázky či vzdálené paměťové USB zařízení).

Měření provádíte snadno pomocí funkce kalibrace-kalibrace jedním kliknutím. Vzdálenost mezi dvěma body zobrazenými na obrazovce lze měřit v pix, nebo v klasických světových kalibrovaných jednotkách.

K dispozici je volitelná funkce autofocus, která využívá elektronicky laditelné obkektivy švýcarské společnosti Optotune. Ohnisková vzdálenost elektrických čočvek se s použitím ovládacího prvku vyladí během milisekund. Objektiv Optotune můžete spárovat s určitými objektivy s pevnou ohniskovou vzdáleností (nefunguje se všemi druhy objektivů). V některých nastaveních se čočka Optotune používá mezi fotoaparátem a objektivem s pevnou ohniskovou vzdáleností a v jiném nastavení může být použita jako čočka na blízko.

Nahrávání videa

Průmyslový digitální mikroskop U7 poskytuje záznam videa. Rozlišení a snímkovou frekvenci lze upravit v nastavení. Chcete-li spustit nebo zastavit nahrávání, jednoduše kliknete na příslušnou ikonu v nabídce po kliknutí pravým tlačítkem.

HDR (High Dynamic Range) funkce

Mikroskop U7 nabízí funkci HDR, která zvýrazňuje detaily v tmavší části obrazu (obvykle pokud jsou ve stínu) nebo sníží lesklou světlou část obrazu. K dispozici jsou dvě funkce HDR. Jedna z funkcí je optimalizována pro rychlost a druhá pro vylepšení obrazu.

Rychlé ostření v milisekundách: nový přístup k zaostřování umožňuje mnohem rychlejší zaostřování použitím metody založené na mapě. Pokud je objekt pevný, algoritmus předem vypočítá mapu zaostřovacích bodů. Potom se pohybem myši na obrazovce obraz pod ukazatelem zaostřuje v řádu milisekund.

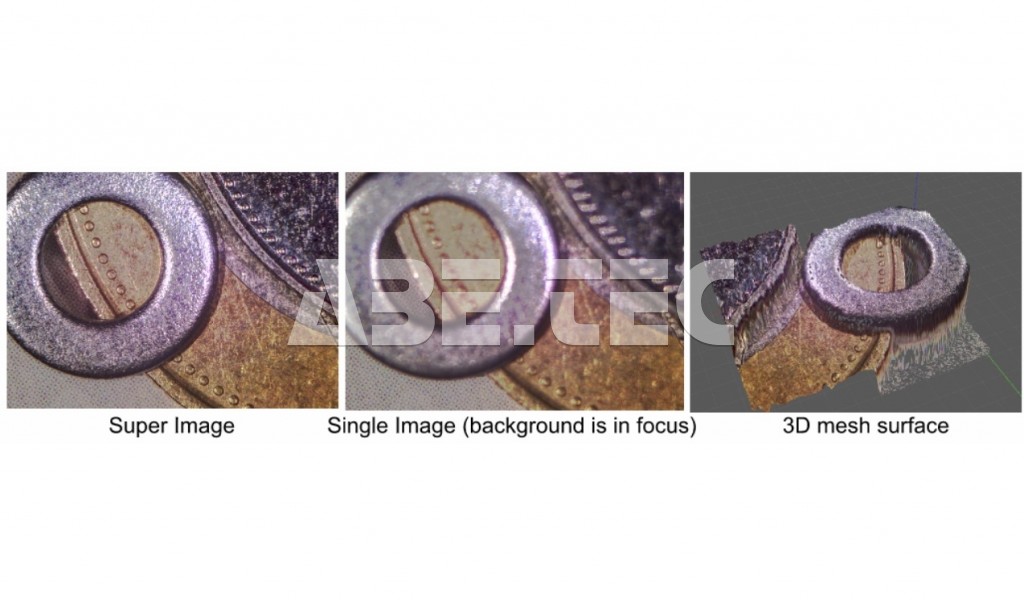

Super Imaging (obraz s hyperfokusem): laditelný objektiv přináší uživateli doplňkové funkce. Pomocí tzv. techniky vrstvení obrazu a HDR můžete generovat HDR obrazs velkou hloubkou ostrosti. Rovněž je produkován 3D síťový povrch, který umožňuje lepší pochopení a jasnou vizualizaci kontrolovaného objektu (viz obrázek 3).

Sestava a technické parametry

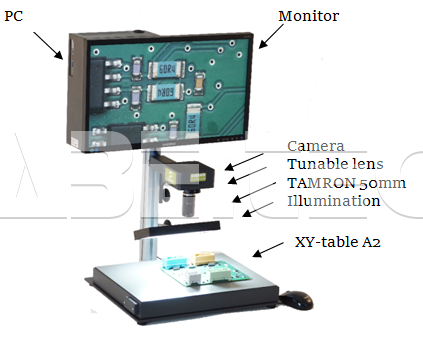

Všechny sestavy jsou dodávány s odolní platformou a nastavitelným stojanem, monitorem s Full HD rozlišením, mini-PC s myší, megapixelovým objektivem TAMRON a osvětlením SAN20W. Standardní vybavení, které podporuje většinu požadovaného použití, obsahuje megapixelový objektiv TAMRON s pevnou ohniskovou vzdáleností a plochým difuzním osvětlením. Do sestavy lze také nakonfigurovat další příslušenství, jako je laditelný objektiv, naklápěcí stůl, XY stůl nebo extra stojany na osvětlení.

Standardní sestava se skládá z následujících produktů:

• Objektiv: 75 mm, TAMRON.
• Kamera: 6,3 MPix, barevná kamera IDS, digitální zoom.
• Monitor: Full HD, 22".
• PC: INTEL NUC i5®, 8GB RAM, 120GB SSD.
• Zaostření: volitelné/podporované.
• 3D zobrazování: volitelné/podporované.
• Světelný zdroj: SAN-20W bílé osvětlení, 700 mA, rozměry 210 x 98 x 25 mm.
• Snímková frekvence: 35 - 70 FPS.

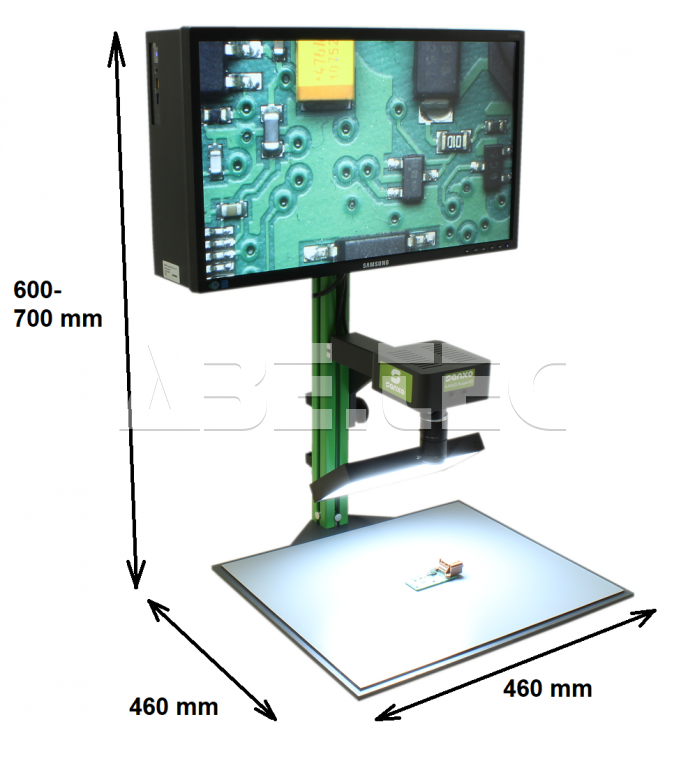

• Rozměry sestavy: 460 x 460 x 600-700 mm.
• Rozměry balení: 610 x 440 x 340 mm.
• Hmotnost: 19 kg.

Volitelný stojan na monitor

Monitor a PC jednotku můžete používat s volitelným stojanem na monitor. V tomto případě není monitor připevněn na hliníkové tyči, ale můžete jí umístit bokem vedle stojanu mikroskopu. Stojan umožňuje otáčení monitoru kolem osy Z, lze jí naklápět a posouvat nahoru a dolů (viz obrázek 4).

V případě zájmu o samostatný stojan na monitor uveďte tuto variantu v objednávkě nebo nabídce.

Volitelný objektiv s C objímkou

Obrázek 5 zobrazuje digitální průmyslový mikroskop U4 s telecentrickou čočkou 1280. Výhodou této konfigurace je velká hloubka ostrosti a nedochází k žádnému zkreslení perspektivy, takže toto nastavení je ideální pro měření.

Mikroskop podporuje standardní objektivy s C objímkou (telecentrické, makro, 360° objektivy atd.), takže uživatel může snadno přepínat mezi objektivy a získat nové optické nastavení, které podporí jeho nadcházející potřeby. Pokud máte speciální požadavky, uveďte je do objednávky nebo kontaktuje našeho specialistu.

Další funkce

Měření:

• vzdálenosti
• úhlu
• kruhu
• čtení DTM kódu
• souřadnicový systém

2D kalibrace:

• měření vzdálenosti mezi dvěma body
• kalibrace jedním kliknutím

Překryvná grafika:

• zvýraznění nebo měření určitých funkcí pro dokumentaci

Pokročilé (volitelné) funkce

Autofocus:

• elektronicky laditelný objektiv Optotune
• dvě možnosti zaostřování: klasický a kontinuální režim

HDR:

• korekce světelných podmínek s vysokým dynamickým rozsahem

Skládání obrazu a 3D funkce:

• zvýšení hloubky ostrosti a získání informací o hloubce
• vytváření hloubkových map a "superobrazu"
• generování 3D modelu

Volitelné příslušenství

• volitelné objektivy
• zdroje světla
• plochý difúzní světelný zdroj
• laditelný 1030 (autofocus) objektiv
• laditelný 1640 (autofocus) objektiv
• XY stůl
• naklápěcí stůl
• kalibrační deska
• sada prodlužovacích kroužků
• laserový zaměřovač
