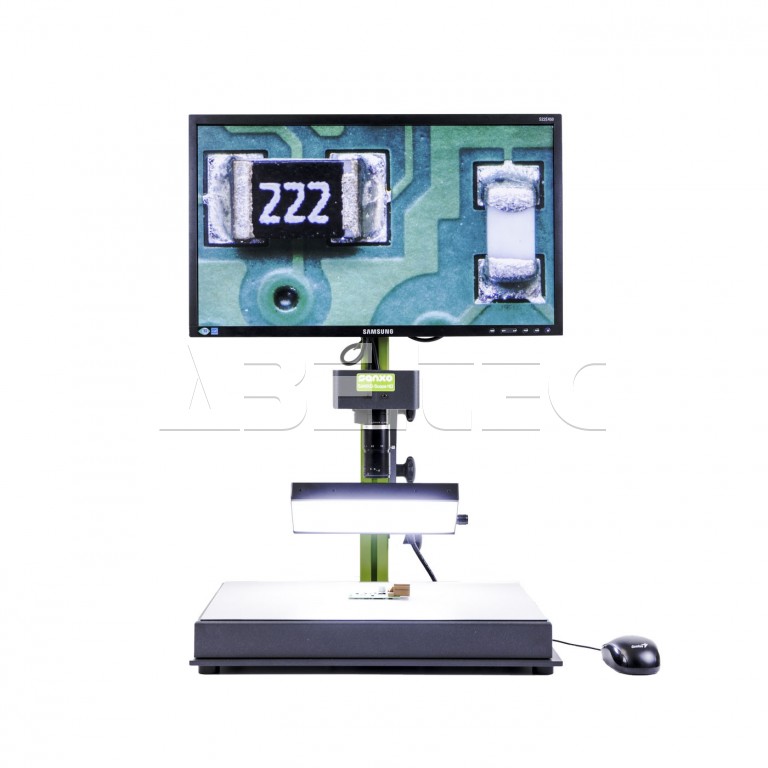

Digitální průmyslový mikroskop U5, objektiv 75 mm, monitor na stojanu

• Průmyslový mikroskop s 2,3 MPix IDS barevnou digitální kamerou.
• 75 mm objektiv Megapixel TAMRON.
• Kompletní sestava včetně monitoru a mini-PC.
• Monitor je umístěn na samostatném stojanu.
• Stojan umožňuje otáčení monitoru kolem osy Z, lze jej naklápět a posouvat nahoru a dolů.

Vše o kvalitě obrazu

Nejrychlejší automatické zaostřování a nejvyšší snímková frekvence. Pokud kontrolujete mnoho produktů ruční manipulací na pracovním stole, potřebujete co nejrychleji získat ostrý obraz. Přejete-li si hladký provoz při sledování živého obrazu, pak požadujete vysokou snímkovou frekvenci kamery. Při vývoji řady digitálních mikroskopů U5 zkombinoval výrobce obě tyto vlastnosti, proto můžete sledovat pohybující se objekt pod velkým zvětšením dokonale ostře a bez zasekávání.

• Ostrý obraz, vysoké rozlišení.
• Jednoduché použití s jedinou myší.
• Rychlé zaostření, měření rozměrů a 3D zobrazování.
• Dokumentace na jedno kliknutí a identifikace QR nebo DTM.
• Ukládání obrazu a dát na SSD nebo síťový disk.

Automatické zaostření

Systém poskytuje dvě možnosti zaostřování, které můžete vybrat a konfigurovat v záložce Nastavení > Autofocus. V klasickém režimu se zaostření spouští dvojitým kliknutím na cílovou část obrazu, ale k dispozici jsou tak rychlé a přesné předvolby. V kontinuálním režimu se zaostřování provádí automaticky ve středu obrazovky.

Přibližování

Stojan kamery umožňuje uživateli velmi snadno používat různé pracovní vzdálenosti, a to přiblížením nebo oddálením kamery. Pokud je vzdálenost objektu pevná, můžete stále používat skutečný digitální zoom ovládaný otáčením kolečka myši. Při použití digitálního zoomu je obraz stejně ostrý a jasný díky Full HD LCD monitoru a 2,3 megapixelové kamery.

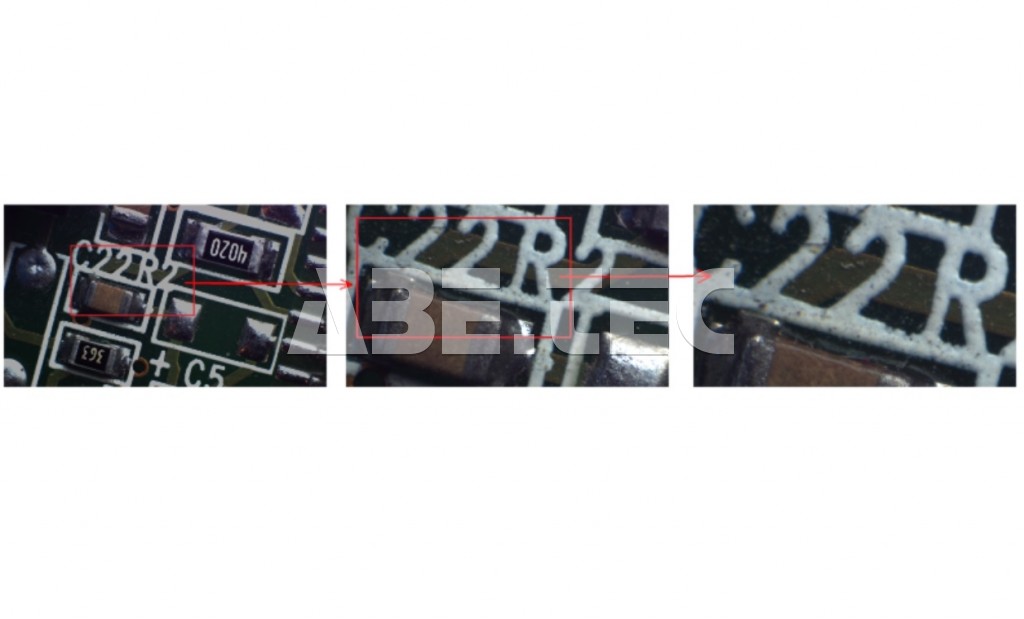

Pomocí kolečka myši přepínáte mezi profily přiblížení. Zoomovaná oblast bude vždy vycentrována na aktuální pozici ukazatele myši. Překryvná grafika v pravém horním rohu poskytuje informace a aktuální velikosti, počtu a umístění (viz obrázek 2).

Sledování obrazu

Pokud zobrazuje aktuální aktivní profil pouze část obrazu snímače kamery, zůstává aktuálně zobrazená část pohyblivá. Opět platí, že překrytí v pravém horním rohu obrazovky poskytuje uživateli zpětnou vazbu o aktuálním stavu obrazu.

Materiály

Základní deska o tloušťce 6 mm je z lakovaného kovu, tyč tvoří standardní ITEM hliníkový profil 40 x 40mm. Držák kamery a pouzdro jsou z lakovaného hliníku a držák LCD a mini-PC z lakovaného plechu. Základní deska je pokryta 2 mm ESD pryžovou rohoží. Zbývající části systému jsou standardní produkty splňující požadavky EC.

Funkce

Stojan má nastavitelné držáky pro kameru i monitor, které umožňují ovlivňovat vlastnosti zobrazení, jako je vzdálenost kamery a ergonomie ovládání. Monitor můžete pro získání nejlepšího úhlu pohledu naklonit. Výběr objektivů určuje mnoho vlastností nastavení, protože specifikace, jako je ohnisková vzdálenost nebo rozsah clony, v konečném důsledku definují úhel záběru, zvětšení nebo hloubku ostrosti. Aplikace nabízí základní funkce, například. digitální zoom a sledování obrazu, vylepšení obrazu v reálném čase a ukládání obrazu (místní složka s obrázky či vzdálené paměťové USB zařízení).

Měření provádíte snadno pomocí funkce kalibrace-kalibrace jedním kliknutím. Vzdálenost mezi dvěma body zobrazenými na obrazovce lze měřit v pix, nebo v klasických světových kalibrovaných jednotkách.

K dispozici je volitelná funkce autofocus, která využívá elektronicky laditelné objektivy švýcarské společnosti Optotune. Ohnisková vzdálenost elektrických čoček se s použitím ovládacího prvku vyladí během milisekund. Objektiv Optotune můžete spárovat s určitými objektivy s pevnou ohniskovou vzdáleností (nefunguje se všemi druhy objektivů). V některých nastaveních se čočka Optotune používá mezi fotoaparátem a objektivem s pevnou ohniskovou vzdáleností a v jiném nastavení může být použita jako čočka na blízko.

Nahrávání videa

Průmyslový digitální mikroskop U5 poskytuje záznam videa. Rozlišení a snímkovou frekvenci lze upravit v nastavení. Chcete-li spustit nebo zastavit nahrávání, jednoduše kliknete na příslušnou ikonu v nabídce po kliknutí pravým tlačítkem.

HDR (High Dynamic Range) funkce

Mikroskop U5 nabízí funkci HDR, která zvýrazňuje detaily v tmavší části obrazu (obvykle pokud jsou ve stínu) nebo sníží lesklou světlou část obrazu. K dispozici jsou dvě funkce HDR. Jedna z funkcí je optimalizována pro rychlost a druhá pro vylepšení obrazu.

Rychlé ostření v milisekundách: nový přístup k zaostřování umožňuje mnohem rychlejší zaostřování použitím metody založené na mapě. Pokud je objekt pevný, algoritmus předem vypočítá mapu zaostřovacích bodů. Potom se pohybem myši na obrazovce obraz pod ukazatelem zaostřuje v řádu milisekund.

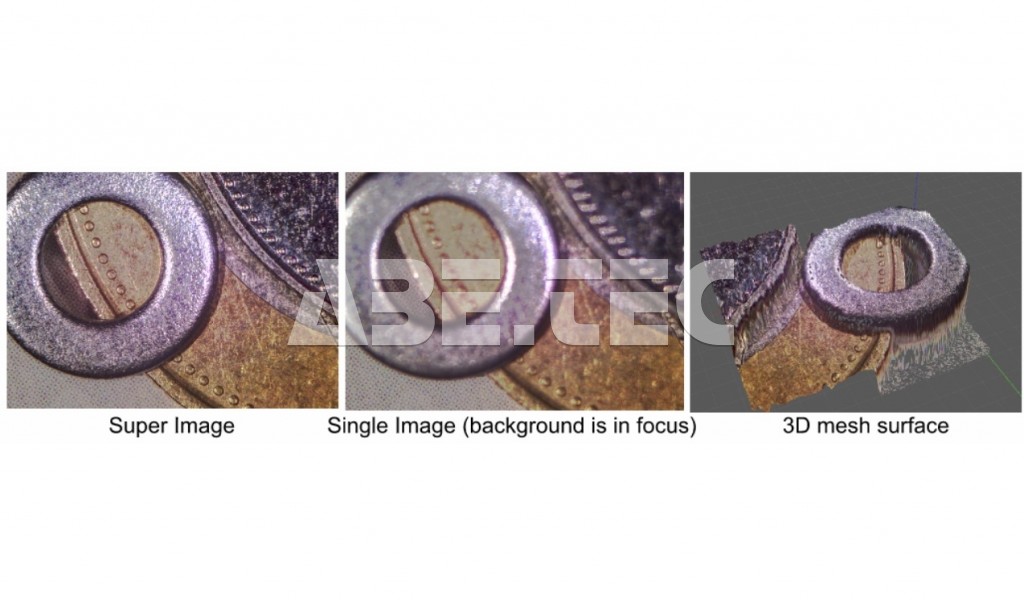

Super Imaging (obraz s hyperfokusem): laditelný objektiv přináší uživateli doplňkové funkce. Pomocí tzv. techniky vrstvení obrazu a HDR můžete generovat HDR obrazs velkou hloubkou ostrosti. Rovněž je produkován 3D síťový povrch, který umožňuje lepší pochopení a jasnou vizualizaci kontrolovaného objektu (viz obrázek 3).

Sestava a technické parametry

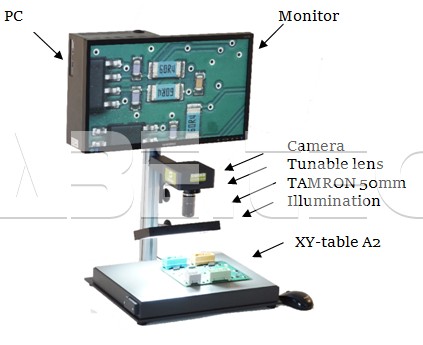

Všechny sestavy jsou dodávány s odolnou platformou a nastavitelným stojanem, monitorem s Full HD rozlišením, mini-PC s myší, megapixelovým objektivem TAMRON a osvětlením SAN20W. Standardní vybavení, které podporuje většinu požadovaného použití, obsahuje megapixelový objektiv TAMRON s pevnou ohniskovou vzdáleností a plochým difuzním osvětlením. Do sestavy lze také nakonfigurovat další příslušenství, jako je laditelný objektiv, naklápěcí stůl, XY stůl nebo extra stojany na osvětlení.

Standardní sestava se skládá z následujících produktů:

• Objektiv: 75 mm, TAMRON.
• Kamera: 2,3 MPix, barevná kamera IDS, globální zavěrka, omezený digitální zoom.
• Monitor: Full HD, 22".
• PC: INTEL NUC i5®, 8GB RAM, 120GB SSD.
• Zaostření: volitelné/podporované.
• 3D zobrazování: volitelné/podporované.
• Světelný zdroj: SAN-20W bílé osvětlení, 700 mA, rozměry 210 x 98 x 25 mm.
• Snímková frekvence: 100 - 150 FPS.

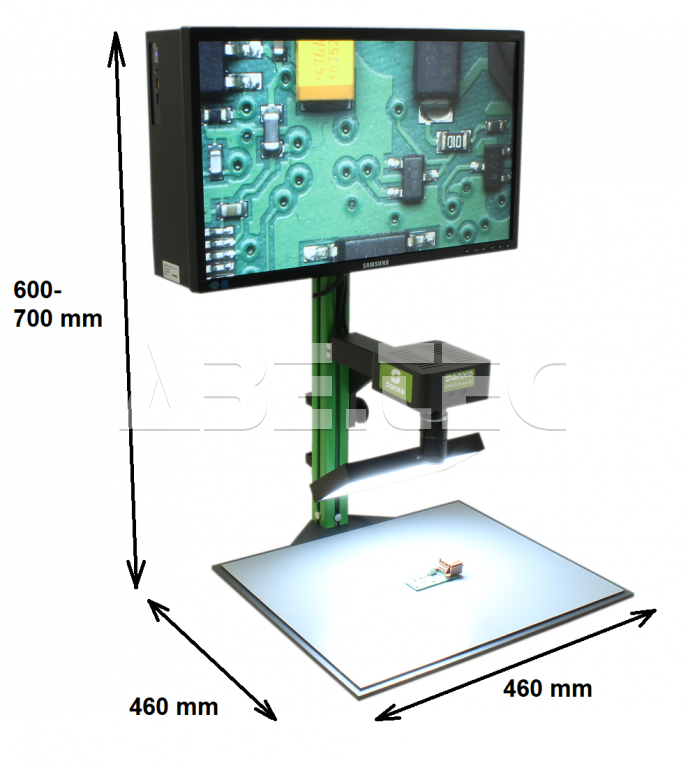

• Rozměry sestavy: 460 x 460 x 600-700 mm.
• Rozměry balení: 610 x 440 x 340 mm.
• Hmotnost: 19 kg.

Volitelný stojan na monitor

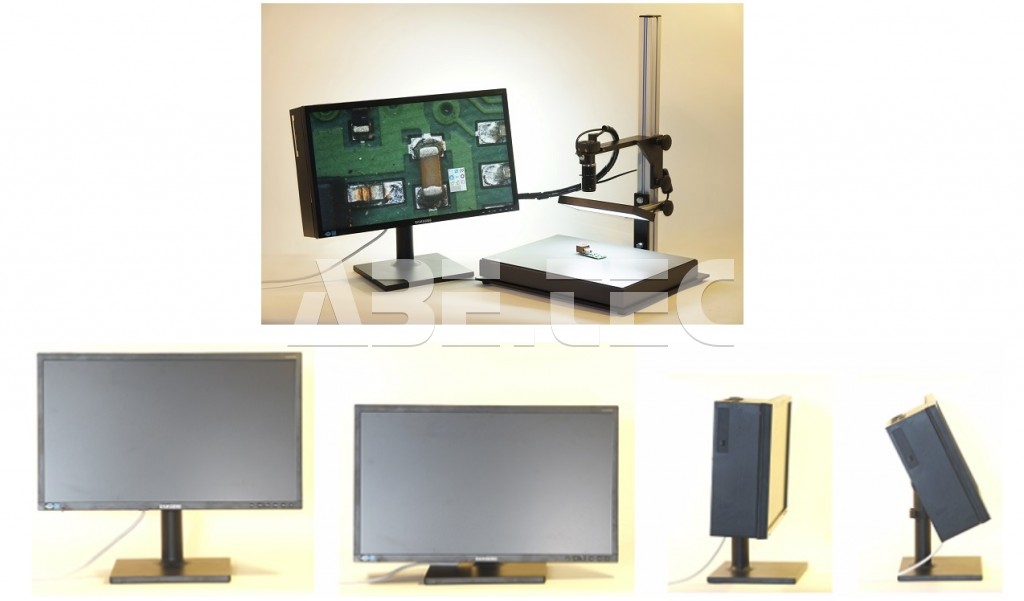

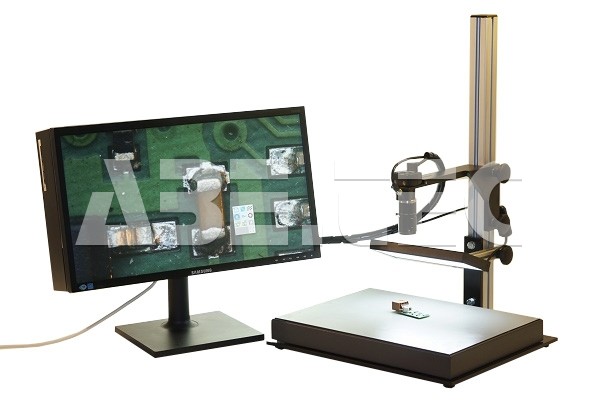

Monitor a PC jednotku můžete používat s volitelným stojanem na monitor. V tomto případě není monitor připevněn na hliníkové tyči, ale můžete jí umístit bokem vedle stojanu mikroskopu. Stojan umožňuje otáčení monitoru kolem osy Z, lze jí naklápět a posouvat nahoru a dolů (viz obrázek 4).

V případě zájmu o samostatný stojan na monitor uveďte tuto variantu v objednávkě nebo nabídce.

Volitelný objektiv s C objímkou

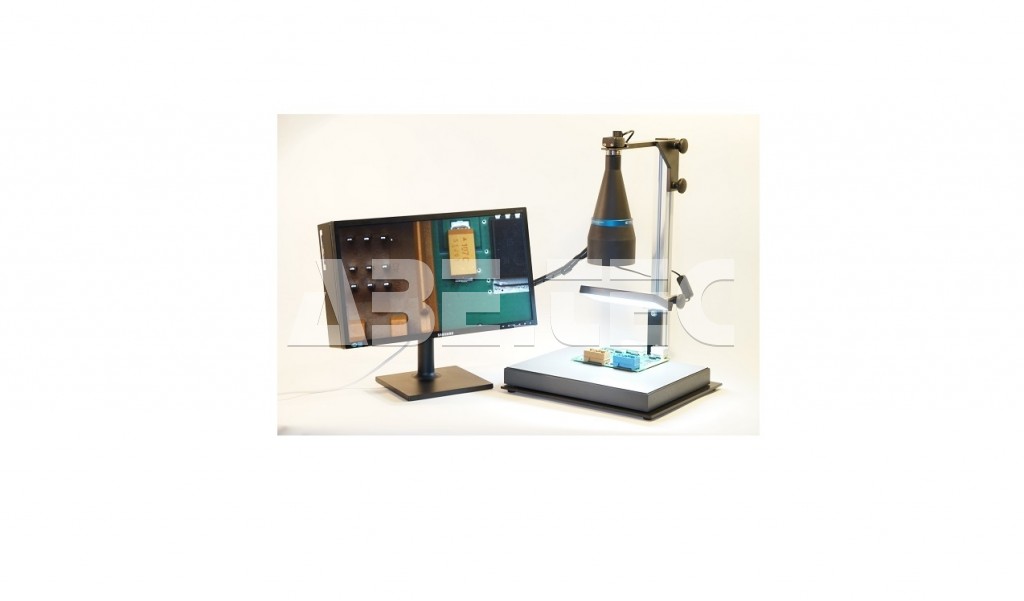

Obrázek 5 zobrazuje digitální průmyslový mikroskop U4 s telecentrickou čočkou 1280. Výhodou této konfigurace je velká hloubka ostrosti a nedochází k žádnému zkreslení perspektivy, takže toto nastavení je ideální pro měření.

Mikroskop podporuje standardní objektivy s C objímkou (telecentrické, makro, 360° objektivy atd.), takže uživatel může snadno přepínat mezi objektivy a získat nové optické nastavení, které podpoří jeho nadcházející potřeby. Pokud máte speciální požadavky, uveďte je do objednávky nebo kontaktuje našeho specialistu.

Další funkce

Měření:

• vzdálenosti
• úhlu
• kruhu
• čtení DTM kódu
• souřadnicový systém

2D kalibrace:

• měření vzdálenosti mezi dvěma body
• kalibrace jedním kliknutím

Překryvná grafika:

• zvýraznění nebo měření určitých funkcí pro dokumentaci

Pokročilé (volitelné) funkce

Autofocus:

• elektronicky laditelný objektiv Optotune
• dvě možnosti zaostřování: klasický a kontinuální režim

HDR:

• korekce světelných podmínek s vysokým dynamickým rozsahem

Skládání obrazu a 3D funkce:

• zvýšení hloubky ostrosti a získání informací o hloubce
• vytváření hloubkových map a "superobrazu"
• generování 3D modelu

Volitelné příslušenství

• volitelné objektivy
• zdroje světla
• plochý difúzní světelný zdroj
• laditelný 1030 (autofocus) objektiv
• laditelný 1640 (autofocus) objektiv
• XY stůl
• naklápěcí stůl
• kalibrační deska
• sada prodlužovacích kroužků
• laserový zaměřovač
