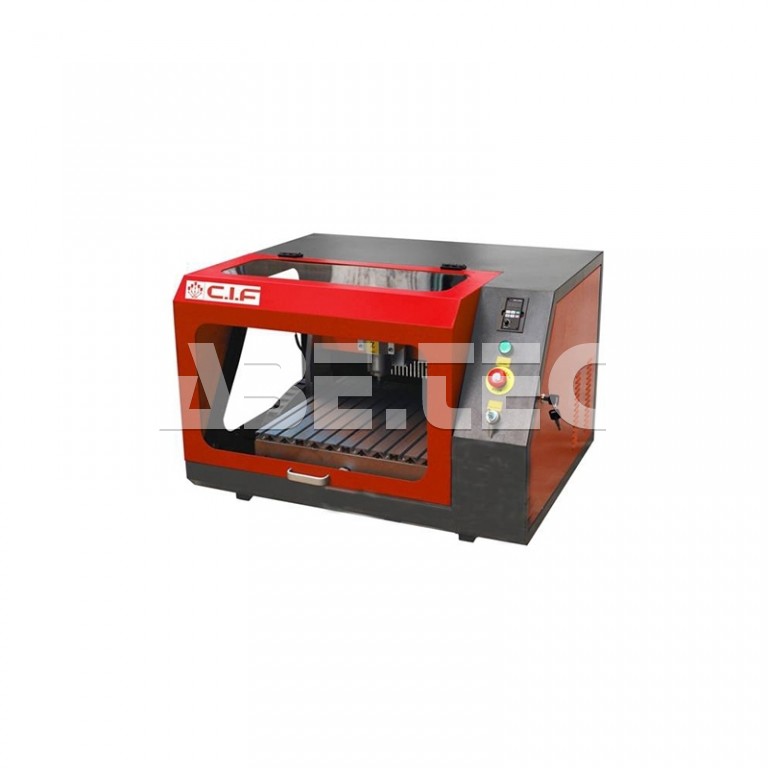

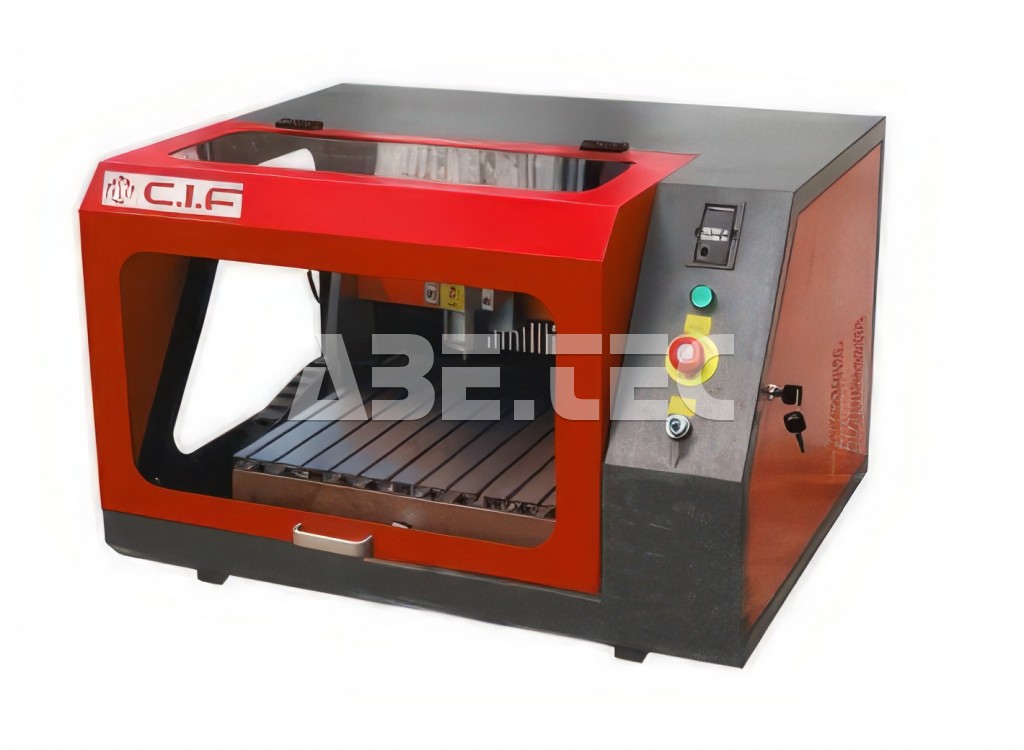

CNC frézka Technodrill 3 (Gallad průmyslová verze)

• Kompletní profesionální "polyvalentní" CNC frézka pro elektronickou laboratoř, pracující ve třech osách (3D).
• Osy X, Y, Z: 390 x 315 x 60 mm.
• Vrtání a frézování s vysokou přesností, řízené počítačem.
• Perfektní nástroj pro vytváření všech projektů zahrnujících řezání, leptání, vrtání, frézování, dávkování, výroby, aj.
• Průmyslová konfigurace.

Vlastnosti zařízení:

• Skutečná práce ve třech osách - 3D.
• Volný průchod v rámci osy Z 90 mm.
• Snadné učení.
• Kompatibilní s jakýmkoliv druhem souborů.
• Pilotní software GALAAD 3 (s bezplatnými aktualizacemi) je součástí dodávky.

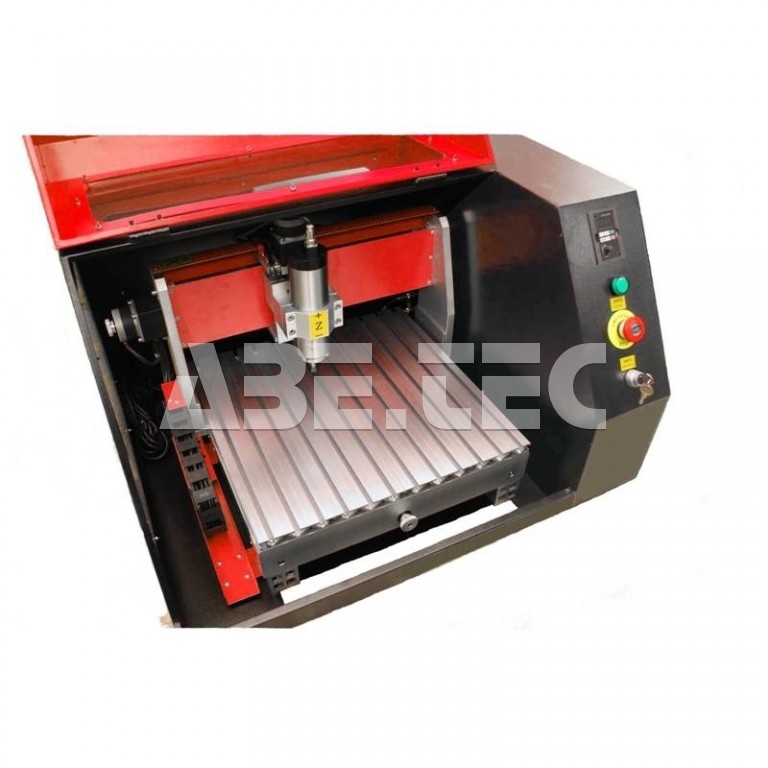

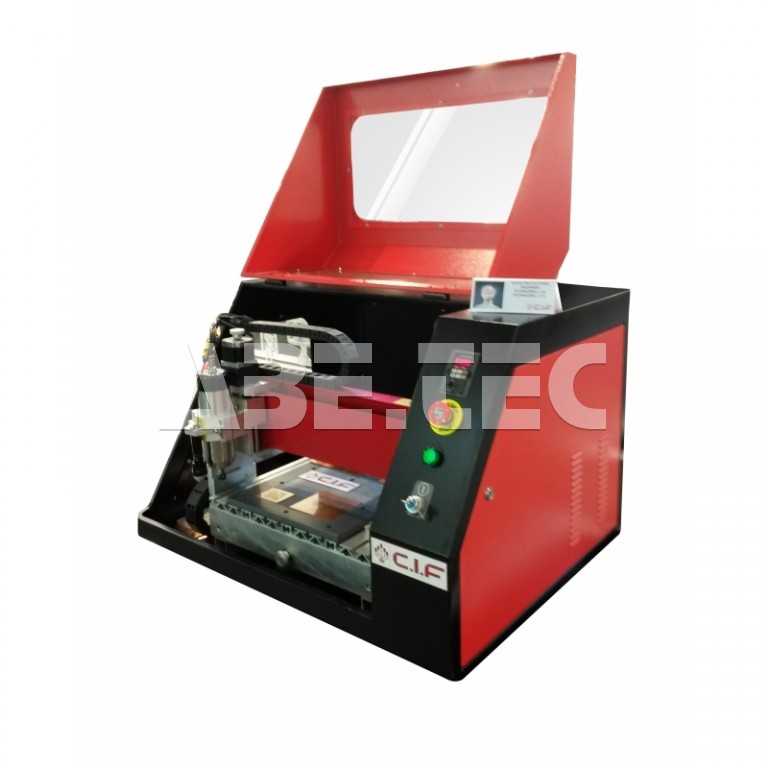

• Bezpečnostní kryt s jističem již ve standardním balení.
• Vestavěný elektronický box.
• Sériový mobilní senzor Z osy.
• Mechanické a sofwarové bezpečností upevnění.
• Ovládání pomocí mikro kroků, vyhýbající se mechanickým rezonancím.

Technická specifikace:

• Interpolace: 3 osy - 3D.
• Volný průchod pod osu Z: 90 mm.
• Osy X, Y a Z: 390 x 315 x 60 mm pod nástrojem.
• Rozlišení: 0,0015 mm v mikro kroku (0,059 mil.*).
• Reprodukovatelnost: ± 0,005 mm (0,2 mil.*).
• Výkon vřetena: 800 W.
• Osvětlení vřetena: sériové.
• Otáčky vřetena: 10 000 až 24 000 rd/min.
• Sklíčidlo: 3,174 - 8 mm.
• Nastavení pozice nástroje: poloautomatické (ve standardním provedení), automatické (na objednávku).
• Nastavení pozice nástroje: rychlost vrtání.
• Min. šířka stopy: 0,2 mm (8 mil.*).
• Min. izolace: 0,2 mm (8 mil.*).
• Min. průměr vrtání: 0,3 mm (12 mil.*).
• Rychlost pohybu: max. 50 mm/s.
• Lineární vedení: šroub a kuličková zdříka (4 mm).
• Motor X, Y, Z: krokový, 1/2 à 1/6 krok s nastavitelnou cestou (3200 kroků).
• Ovládání mikrokroků nepovoluje mechanická rezonance.
• Frekvence: až 200 kHz.
• Rabulka: radiální hliník pro rychlé umístění.
• Hladina hluku (s bezpečnostním krytem): < 65 dBA.

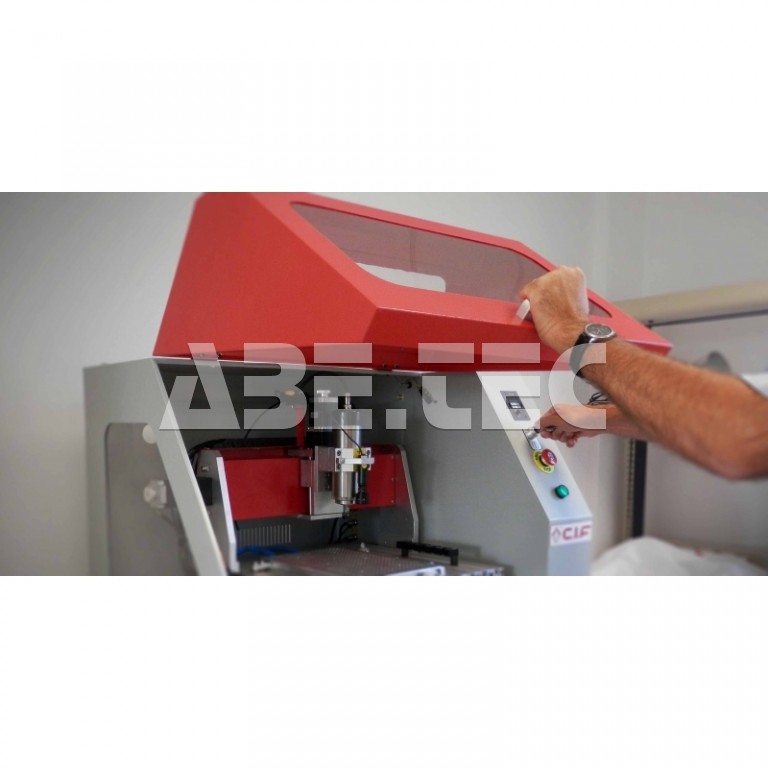

• Bezpečností kryt: standardně s vypínačem.
• Spodní úložná skříň: na objednávku.
• Snímač polohy nástroje: standardní součástí.
• Vnější rozměry: 880 x 700 x 590 mm.
• Hmotnost: 76 kg.
• Napájení: 230 V - 50 Hz - 8 A.

*) 1 mil = 25,4 mm/100 = 0,0254 mm
