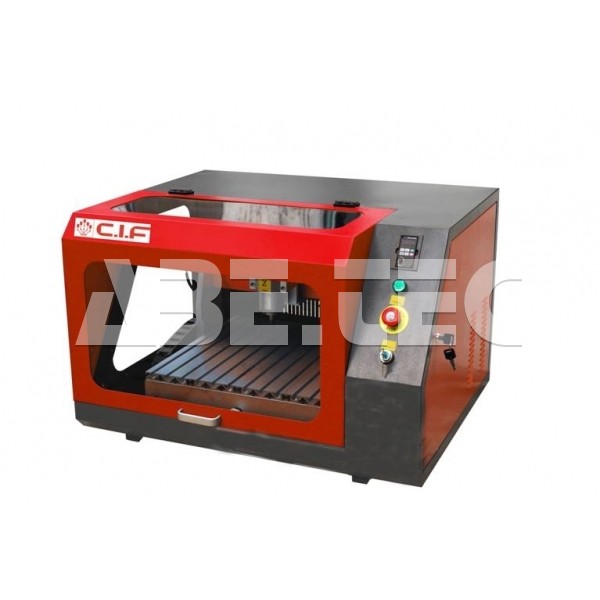

CNC vrtací a frézovací stroj Technodrill 3 (U900100)

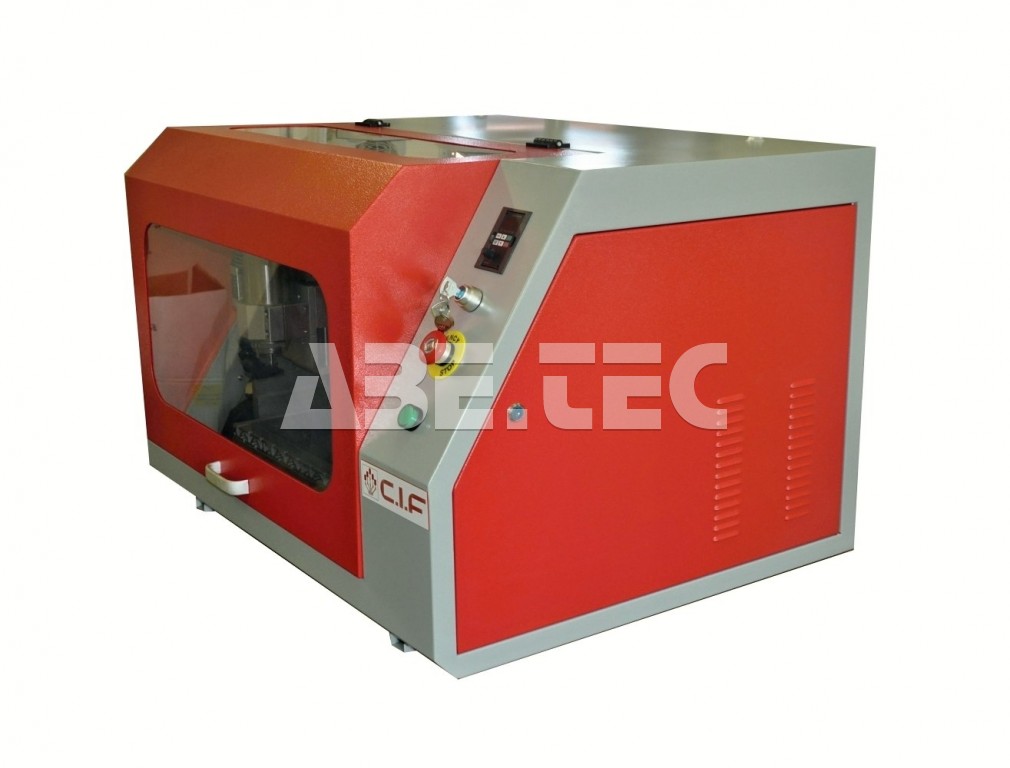

CNC vrtací a frézovací stroj Technodrill 3 (U900100)

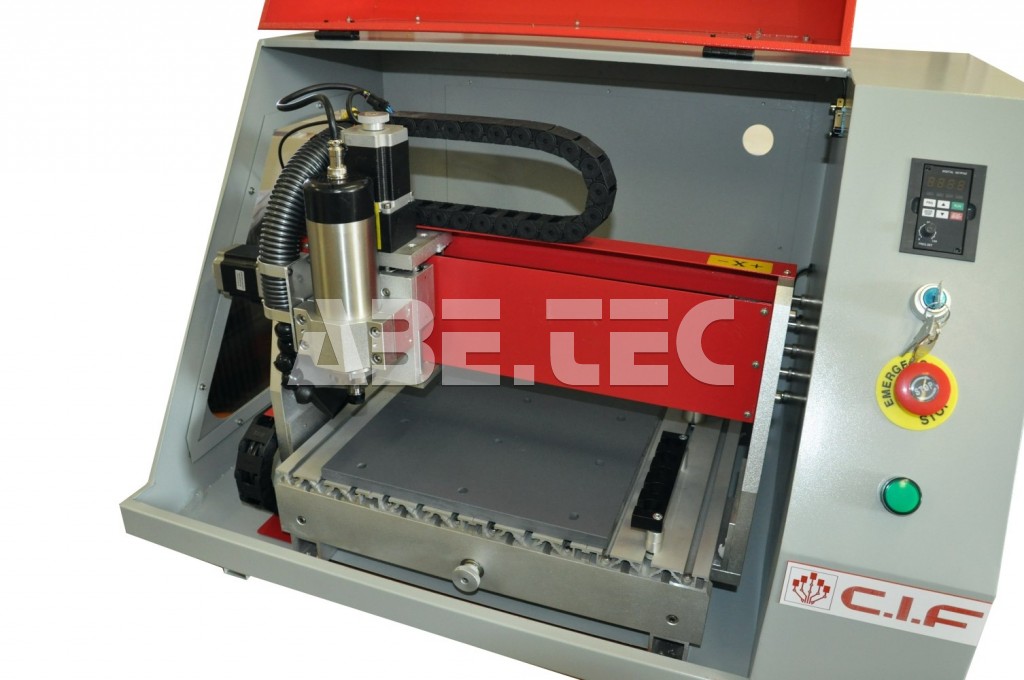

CNC vrtací a frézovací stroj Technodrill 3, standardní verze (U900100)

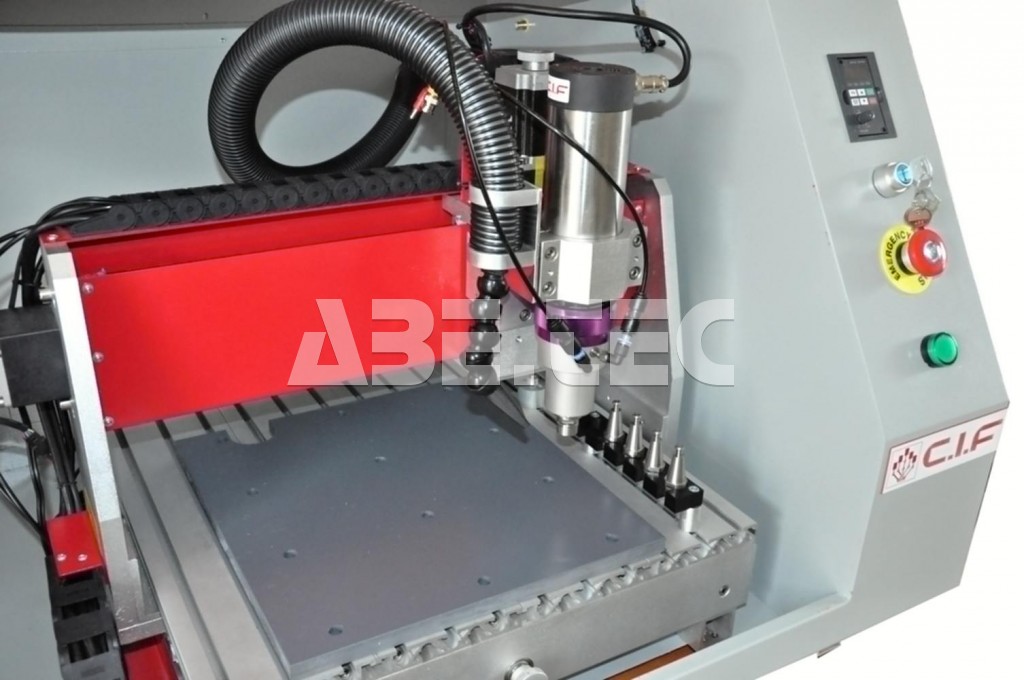

Technodrill 3 verze s automatickým výměníkem nástrojů

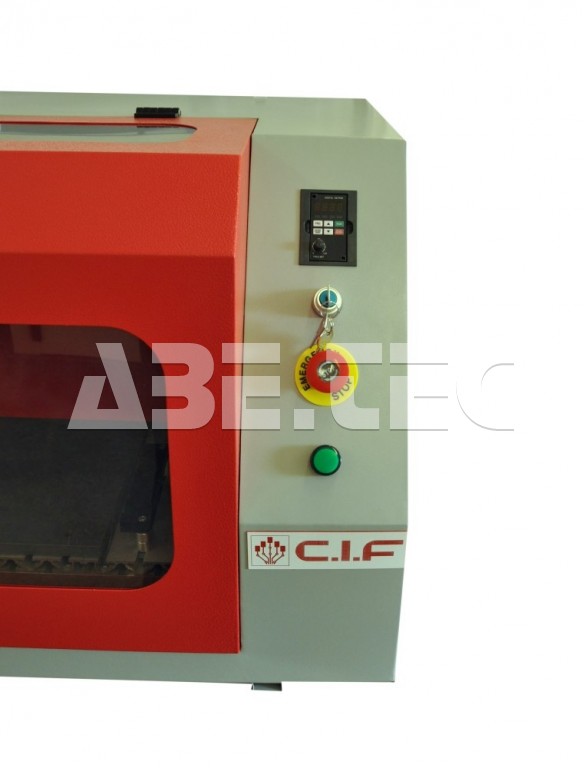

CNC vrtací a frézovací stroj Technodrill 3, standardní verze (U900100)

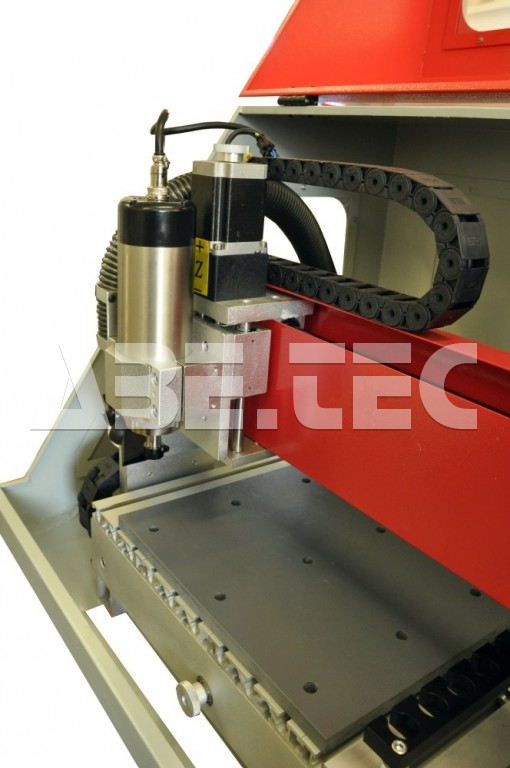

CNC vrtací a frézovací stroj Technodrill 3 (U900100)
Varianty produktu
Katalogový list
Popis
- Kompletní profesionální "polyvalentní" CNC frézka pro elektronickou laboratoř, pracující ve třech osách (3D).
- Osy X, Y, Z: 390 x 315 x 60 mm.
- Vrtání a frézování s vysokou přesností, řízené počítačem.
- Perfektní nástroj pro vytváření všech projektů zahrnujících řezání, leptání, vrtání, frézování, dávkování, výroby, aj.
- Edukační konfigurace.
Vlastnosti zařízení:
- Skutečná práce ve třech osách - 3D.
- Volný průchod v rámci osy Z 90 mm.
- Snadné učení.
- Kompatibilní s jakýmkoliv druhem souborů.
- Pilotní software GALAAD 3 (s bezplatnými aktualizacemi) je součástí dodávky.
- Bezpečnostní kryt s jističem již ve standardním balení.
- Vestavěný elektronický box.
- Senzor Z osy.
- Mechanické a sofwarové bezpečností upevnění.
- Ovládání pomocí mikro kroků, vyhýbající se mechanickým rezonancím.
Technická specifikace:
- Interpolace: 3 osy - 3D.
- Volný průchod pod osu Z: 90 mm.
- Osy X, Y a Z: 390 x 315 x 60 mm pod nástrojem.
- Rozlišení: 0,0015 mm v mikro kroku (0,059 mil.*).
- Reprodukovatelnost: ± 0,005 mm (0,2 mil.*).
- Výkon vřetena: 800 W.
- Osvětlení vřetena: sériové.
- Otáčky vřetena: 10 000 až 24 000 rd/min.
- Sklíčidlo: 3,174 - 8 mm.
- Nastavení pozice nástroje: poloautomatické (ve standardním provedení), automatické (na objednávku).
- Nastavení pozice nástroje: rychlost vrtání.
- Min. šířka stopy: 0,2 mm (8 mil.*).
- Min. izolace: 0,2 mm (8 mil.*).
- Min. průměr vrtání: 0,3 mm (12 mil.*).
- Rychlost pohybu: max. 50 mm/s.
- Lineární vedení: šroub a kuličková zdříka (4 mm).
- Motor X, Y, Z: krokový, 1/2 à 1/6 krok s nastavitelnou cestou (3200 kroků).
- Ovládání mikrokroků nepovoluje mechanická rezonance.
- Frekvence: až 200 kHz.
- Rabulka: radiální hliník pro rychlé umístění.
- Hladina hluku (s bezpečnostním krytem): < 65 dBA.
- Bezpečností kryt: standardně s vypínačem.
- Spodní úložná skříň: na objednávku.
- Snímač polohy nástroje: standardní součástí.
- Vnější rozměry: 880 x 700 x 590 mm.
- Hmotnost: 76 kg.
- Napájení: 230 V - 50 Hz - 0,8 A.
*) 1 mil = 25,4 mm/100 = 0,0254 mm
Obsah balení
CNC frézka Technodrill 3 (Galaad školní verze)
Technická data (13)
Technická data k porovnání CNC frézka Technodrill 3 (Galaad školní verze)
| Název parametru | Hodnota |
|---|---|
| Rozměry pracovní plochy | 390 x 315 mm |
| Hloubka pracovní plochy | 60 mm |
| Rozlišení | 0.0015 mm |
| Reprodukovatelnost | 0.005 mm |
| Výkon vřetena | 800 W |
| Kmitočet | 200 kHz |
| Motor X, Y, Z | krokový, 1/2 à 1/6 krok s nastavitelnou cestou (3200 kroků) |
| Rychlost pohybu | 50 mm/s |
| Pohyb | 3 osy (3D) |
| Software | GALAAD 3 (s bezplatnými aktualizacemi) |
| Napájení | 230 V - 50 Hz - 8 A |
| Rozměry (š x h x v) | 880 x 700 x 590 mm |
| Hmotnost | 76 kg |
