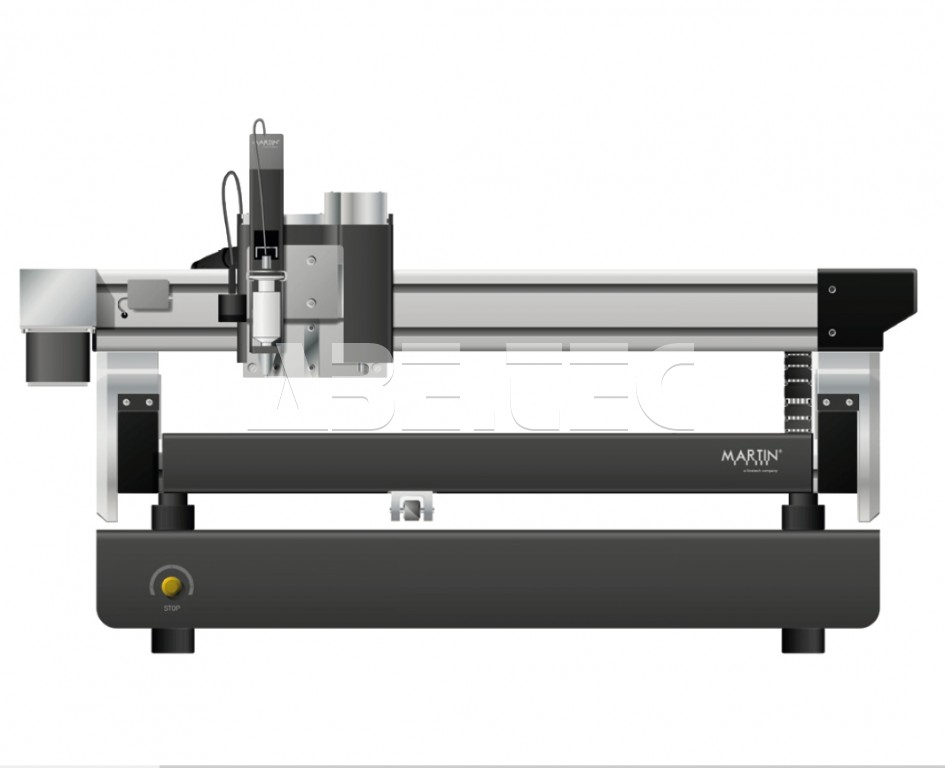

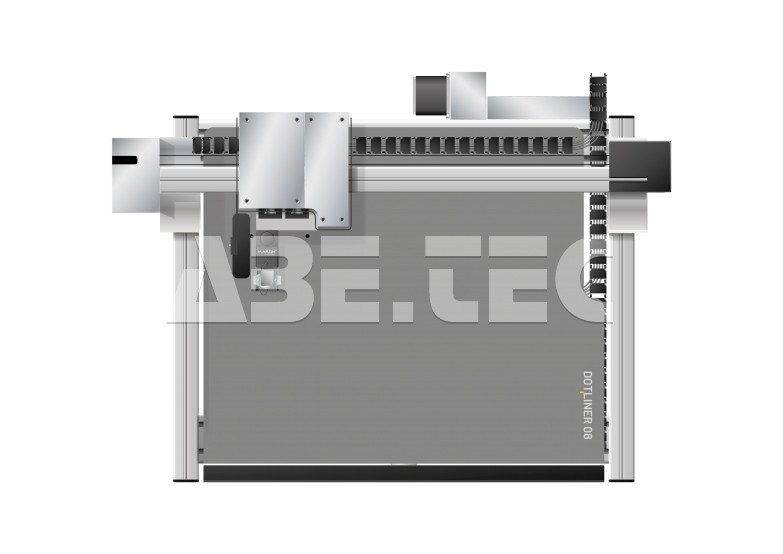

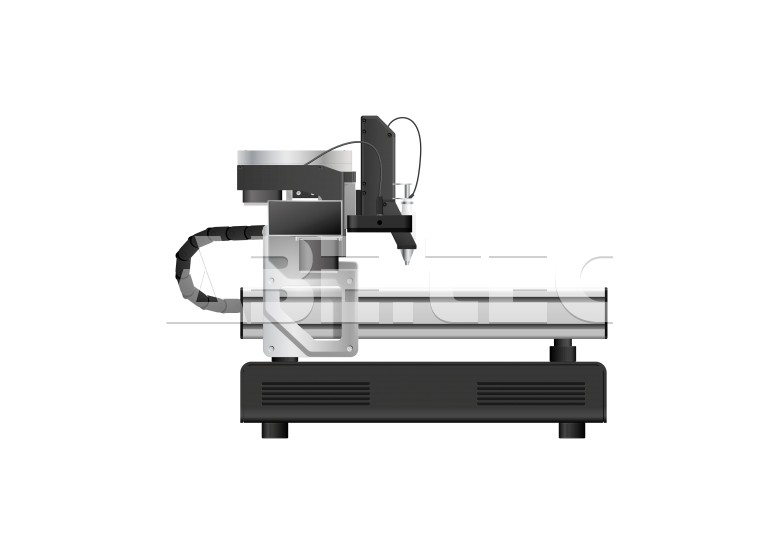

Automatický dispenser DOTLINER 08

DOTLINER 08 kombinuje vysoce přesný dispenzer a XYZ portálový systém. Umožňuje technologii dávkování podle objemu, času a tlaku, nejmenší objemy jsou vydávány jako body, čára nebo meandr. Tvary s nejvyšší opakovatelností zůstávají nezávislé na změnách a vlivu prostředí. Intuitivní design, rychlé změny procesu a možnost zpracování široké škály různých materiálů tvoří charakteristické vlastnosti zařízení.

Zásobník a dávkovací tryska mohou být nezávisle temperovány, dávkovací tryska je standardně vyhřívaná. To poskytuje opakovatelné výsledky dávkování za konstantní viskozity média i použití teplotně citlivých materiálů. DOTLINER 08 je spolehlivým partnerem pro mikromontáž, opravu SMD a povrchovou montáž.

TOP funkce

Dokumentace
Sledování všech procesů výdeje prostřednictvím protokolování kompatibilního s Industry 4.0.

Multifunkčnost
Zpracování dat Gerber, Extended Gerber, Excellon, HPGL, DXF, G-Code, Step, STL.

Výkon
Viskozita od 1 do 100 000 mPas.

Opakovatelnost
Kompenzace fluktuace teploty pomocí trysky a kartuše s regulací teploty v rozsahu -15 K až 50 °C.

Velikost pracovního prostoru
620 x 800 x 100 mm; světlá výška pro desky / podklady s obzvlášť velkými komponentami.

Přesnost
1 nl rozlišení.

Materiály

• SMD lepidla
• alkohol
• silikony
• tepelně vodivá lepidla
• tavidla
• pájecí pasty
• vodné roztoky
• oleje
• tuky
• stříbrná vodivá lepidla
• tmely a další.

Procesy

• dávkování bodů
• dávkování linií
• mikrodávkování
• vyplňovací dávkování
• lepení
• povlaky
• glob top

Standardní vybavení

• kontrolní jednotka CLEVER DISPENSE 06 s 5 ccm dávkovací hlavou
• motorizovaný XYZ portálový systém
• barevná zoom kamera s rozlišením až 8 MP
• 4 x magnetické držáky na DPS, 40,5 mm
• kolejnice na DPS, 40,5 mm
• testovací bodová a stand-by platforma
• EASY DISPENSE 08 software
• manuál

Technická specifikace

• Maximální velikost DPS: 620 x 800 mm.
• Přesnost: 50 µm.
• Rozsah pohybu: 490 x 420 x 120 mm.
• Rychlost pohybu: 500 mm/s.
• Akcelerace pohybu: 3000 mm/s².
• Rozlišení pohybu na osách: 3,2 µm.
• Objem bodu: 0,001 - 5,0 mm³.
• Průměr bodu: ≥ 0,1 mm.
• Tlak v potrubí: 0,1 - 5,0 bar.
• Zpětné vakuum: -20 mbar - 0 mbar.
• Vyhřívání trysky: až 90 °C.
• Napájení: 230 VAC / 140 VA.
• Vstupní tlak: 5,5 - 8 bar / bez vody nebo olejů.
• Rozměry: 900 x 790 x 650 mm.
• Hmotnost: 70 kg.

Volitelné příslušenství (na objednávku)

• Dávkovací hlava: 3, 10, 30, 55 ccm.
• Senzor výšky: pro dávkovací hlavu.
• Kontrola teploty trysky: od 15 K pod pokojovou teplotou do + 50 °C.
• Kontrola teploty cartridge: od 15 K pod pokojovou teplotou do + 50 °C.
• Spodní předehřev: na vyžádání.
