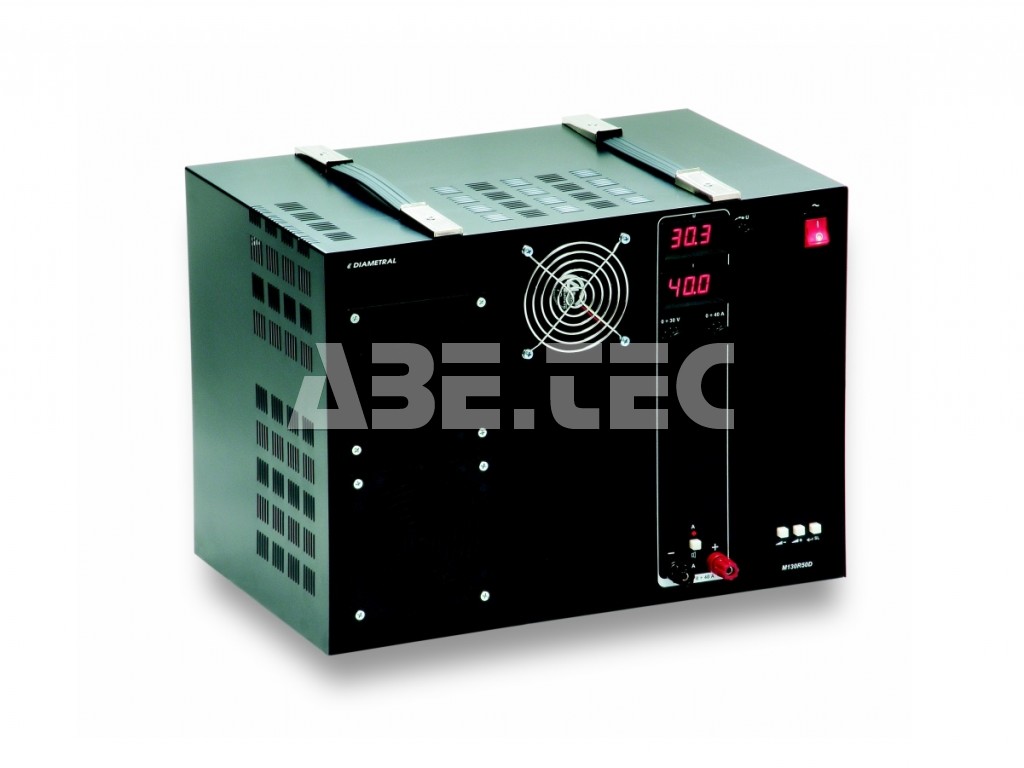

51011 Laboratorní zdroj M130R50D-C-BL

Laboratorní zdroj M130R50D je určen do každé profesionální i amatérské laboratoře. Jeho vlastnosti ocení zejména vývojoví technici, opraváři spotřební elektroniky, výrobní podniky a v neposlední řadě také odborné školy. Je vybaven jedním zdrojem s plynulou regulací napětí v rozsahu 0 ÷ 30V s možností nastavení omezení proudu od 0.1 ÷ 40A. Dále je vybaven měřicími přístroji jak pro napětí, tak i pro proud. Indikace omezení proudu je provedena blikající desetinnou tečkou na proudovém měřicím přístroji a přerušovaným zvukovým signálem. Tento zvukový signál lze dle potřeby vypnout. Výstup zdroje je ovládán samostatným tlačítkem s kontrolkou pro jeho jednoduchou obsluhu. Díky tomu není nutno vypínat celý laboratorní zdroj při práci. Proti tepelnému přetížení je vybaven ventilátory a tepelnou pojistkou, která v případě extrémního přehřátí odpojí výstup zdroje. Transformátor je dostatečně dimenzován pro trvalou dodávku maximálního výkonu do zátěže.

Popis funkce:

Po zapnutí síťového vypínače se na všech displejích zobrazí 888 a roztočí se ventilátory (uživatelský test). Na výstup zdroje není přivedeno žádné napětí. Po dvou vteřinách od zapnutí síťového vypínače je zdroj připraven k použití a aktivuje se ovládání výstupu zdroje. V případě, že je tlačítko výstupu ve stavu "ON", tak je na výstup přivedeno napětí. Touto funkcí je laboratorní zdroj vybaven pro ochranu připojeného zařízení proti případným napěťovým špičkám vznikajících při startu. Na napěťovém displeji se zobrazí nastavená hodnota výstupního napětí a na proudovém displeji i případný odebíraný proud. Konec testu je ohlášen krátkým akustickým signálem. Přítomnost napětí na výstupu je indikováno kontrolkou. Napětí regulovatelného zdroje lze plynule nastavit v rozmezí 0 ÷ 30V pomocí dvou potenciometrů - HRUBÉ a JEMNÉ. Požadované proudové omezení se nastavuje jedním potenciometrem. Začne-li zdroj proudově omezovat, je tato skutečnost signalizována blikající desetinnou tečkou na proudovém displeji a zároveň přerušovaným zvukovým znamením. Zvukové znamení lze dle potřeby vypnout. Je-li zdroj extrémě tepelně přetížen, odepne tepelná pojistka výstup zdroje.
