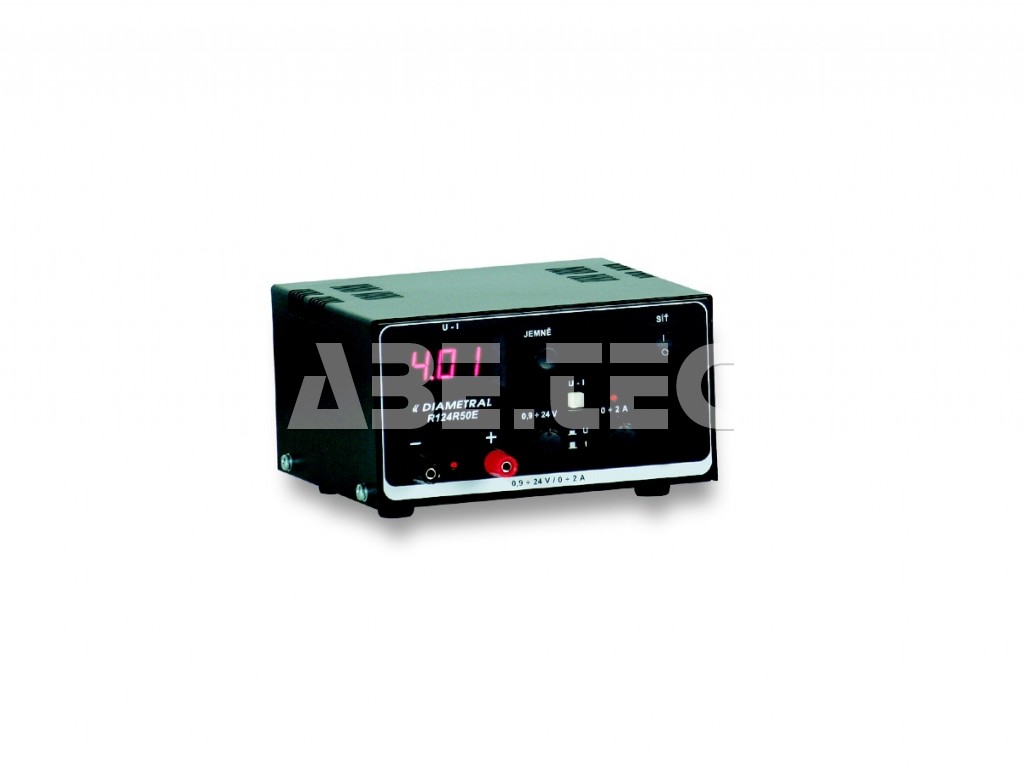

51008 Stab. reg. zdroj R124R50E-C-BL

Regulovatelný stabilizovaný zdroj R124R50E je určen pro napájení jednoduchých přístrojů a všude tam, kde je třeba plynule regulovat napětí v rozsahu 0.9 ÷ 24V s možností nastavení omezení proudu od 0 ÷ 2A.

Je vybaven jedním digitálním LED displejem, který může zobrazovat napětí nebo proud v závislosti na poloze přepínacího tlačítka. Výstupní napětí lze regulovat pomocí potenciometrů "hrubě" a "jemně", požadovaný proud se nastavuje jedním potenciometrem. Indikace omezení proudu je provedena kontrolkou LED. Přítomnost napětí na výstupu je signalizována kontrolkou LED.

Stabilizovaný regulovatelný zdroj R124R50E je pro případ tepelného přetížení vybaven tepelnou pojistkou, která v případě nutnosti odpojí výstupní napětí od zátěže. Po vychladnutí je napětí na výstup opět připojeno.

Celá elektronika je umístěna v robustním kovovém šasí s povrchovou úpravou Comaxit - černá barva RAL 9005.

Popis funkce:

Po zapnutí síťového vypínače se na displeji zobrazí, v závislosti na poloze ovládacího tlačítka displeje, buď nastavené napětí, nebo případný odebíraný proud. Na výstup zdroje je přivedeno nastavené napětí. Přítomnost napětí na výstupu je indikována patřičnou kontrolkou. Napětí stabilizovaného regulovatelného zdroje lze plynule nastavit v rozmezí 0,9 ÷ 24V pomocí dvou potenciometrů - HRUBĚ a JEMNĚ. Požadované proudové omezení se nastavuje jedním potenciometrem v rozsahu 0,0 ÷ 2A. Začne-li zdroj proudově omezovat, je tato skutečnost signalizována kontrolkou LED nad knoflíkem potenciometru proudového omezení.
