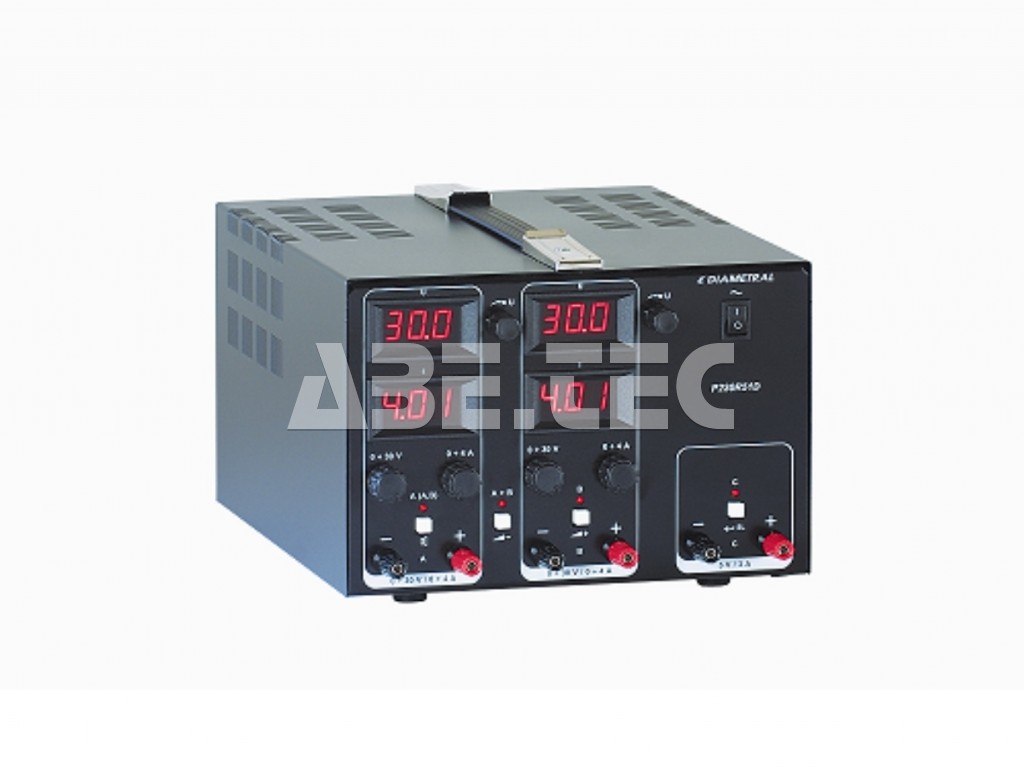

51001 Laboratorní zdroj P230R51D-C-BL

Po zapnutí síťového vypínače se na všech displejích zobrazí 888 a roztočí se ventilátor (uživatelský test). Na jednotlivé výstupy zdroje není přivedeno žádné napětí. Po dvou vteřinách od zapnutí síťového vypínače je zdroj připraven k použití a aktivuje se ovládání jednotlivých výstupů zdroje. V případě, že některé z ovládacích tlačítek výstupů je ve stavu "ON", tak je přivedeno na patřičný výstup napětí. Touto funkcí je laboratorní zdroj vybaven pro ochranu připojeného zařízení proti případným napěťovým špičkám vznikajících při startu. Na napěťových displejích se zobrazí nastavená hodnota výstupního napětí a na proudových displejích i případný odebíraný proud. Ventilátor se přestane točit a je vydán krátký akustický signál. Tlačítkem "A + B" lze spojit oba regulovatelné zdroje do jednoho symetrického. Tím se automaticky zablokuje tlačítko pro ovládání výstupu zdroje "B" bez ohledu na jeho pozici a jeho funkci přebírá tlačítko výstupu zdroje "A". Tak má obsluha zaručeno, že výstupy obou zdrojů jsou připínaný a odepínány od napětí ve stejném čase. Přítomnost napětí na jednotlivých výstupech je indikováno patřičnými kontrolkami. Napětí regulovatelných zdrojů lze plynule nastavit v rozmezí 0 ÷ 30V pomocí dvou potenciometrů - HRUBĚ a JEMNĚ. Požadované proudové omezení se nastavuje jedním potenciometrem. Začne-li zdroj proudově omezovat, je tato skutečnost signalizována blikající desetinnou tečkou na proudovém displeji daného zdroje a zároveň přerušovaným zvukovým znamením. Zvukové znamení lze dle potřeby vypnout. Je-li zdroj tepelně přetížen, sepne se automaticky ventilátor chladičů.
