Standardní dávkovací jehly

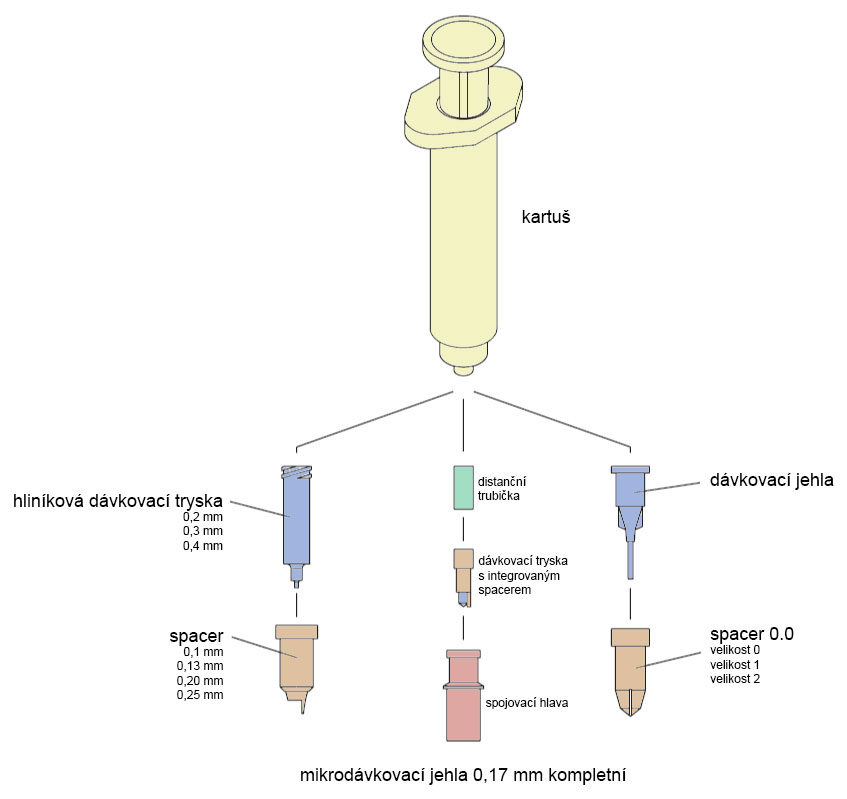

Přehled jehel a adaptérů

Společnost Martin SMT nabízí standardní dávkovací jehly se systémem LUER LOCK, který je určený k připevnění jehly ke kartuši. V případě použití lékařských stříkaček bez rozhraní LUER LOCK mohou být tyto hroty také nasazeny na špičku stříkačky.

Kapiláry jsou vyrobeny z nerezové oceli. Jejich zakončení je bez otřepů a průnik mezi plastovým tělem a kapilárou je hladký. Tyto vlastnosti poskytují opakovatelné výsledky v aplikacích dávkování tekutin.

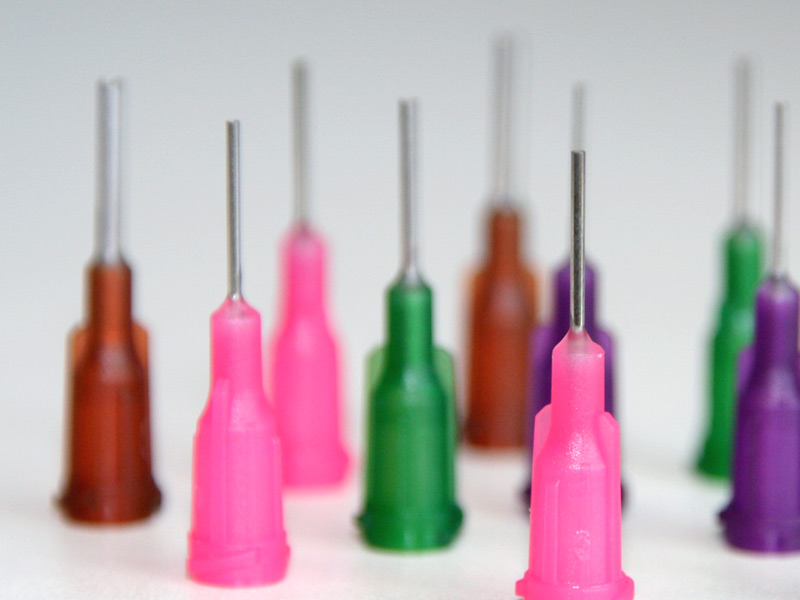

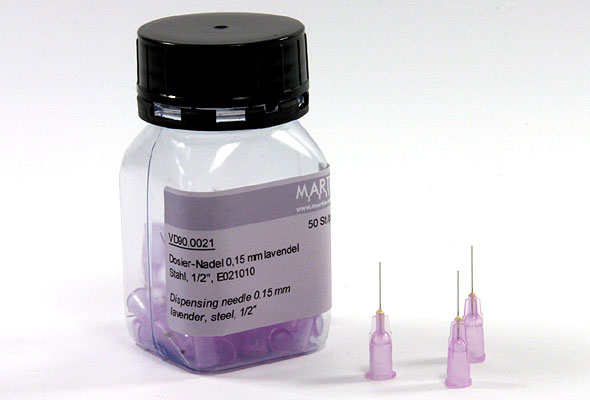

Dávkovací jehly

• Délka jehly: ~ 12,7 mm (1/2").
• Materiál jehel: nerezová ocel.
• Materiál plastového těla: polypropylen (PP).
• Balení: 50 kusů.

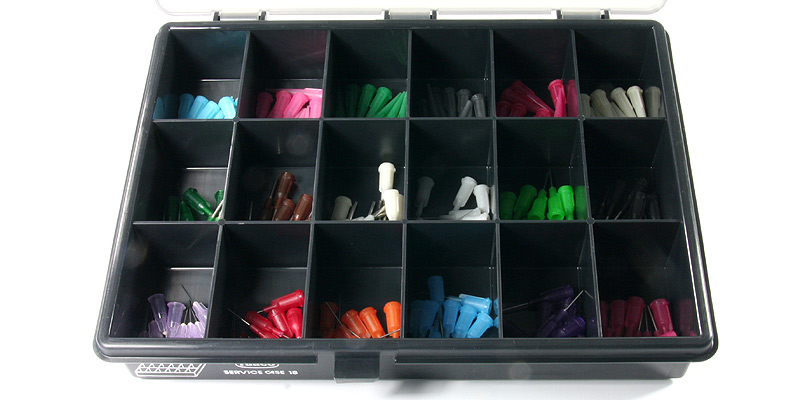

Sada dávkovacích jehel

• 18 různých typů jehel, 10 kusů od každého druhu.
• Tento výběr obsahuje všechny jehly a plastové dávkovací hroty, které jsou k dispozici.
• Kód položky VD90.0039.



Spacery

• Spacery pro běžné jehly, kompatibilní s jehlami Martin SMT.
• Vyrobeny z nerezové oceli.
• Balení obsahuje 1 ks.

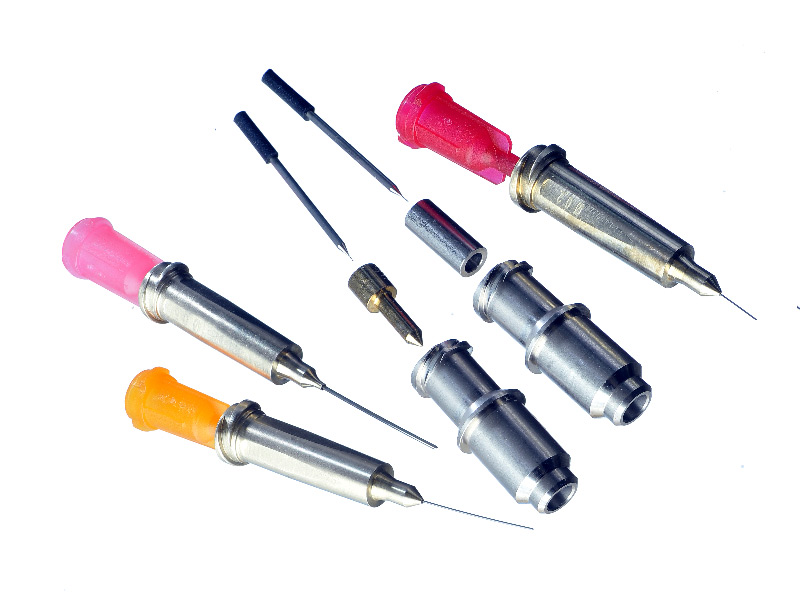

Speciální dávkovací trysky z kovu a PP

Tyto speciální Martin SMT dávkovací jehličky jsou navrženy a optimalizovány pro malé dávkovací aplikace. Jsou vyrobeny z kovu a mají extrémně krátkou dodávací kapiláru a vnitřní kuželovitý tvar. Chytrý systém trysek a distančních spacerů umožňuje výběr nejlepší kombinace pro vaši aplikaci.

Dávkovací trysky kovového typu jsou kompatibilní s Martin ohřívači trysek. Pomocí těchto ohřívačů lze dávkovací materiál nastavit na optimální režim dávkování teplem - nezbytnou podmínku pro dosažení stabilních a opakovatelných výsledků.

Přesné dávkovací trysky (standardní)

• Materiál: slitina mosazi.
• Balení: 1 sada, čisticí drátek.

Přesné dávkovací trysky mají krátkou kapiláru a jsou určeny pro opakovatelné výsledky dávkování s body o velikosti max. 0,6 mm. Doporučují se pro pájecí pasty třídy 6 - třídy 3. Tyto trysky by pro použití s dispenzním robotem Martin Dotliner měly být kombinovány s vhodným spacerem (např. HT00.9011).

Při dávkování materiálu dlouhou dutou jehlou nebo špičkou injekční stříkačky existuje reálná šance, že obsažené pevné látky se oddělí od kapaliny. Výsledkem jsou ucpané trysky a nepřesné dávkování. Velmi krátká kuželová výstupní dráha, která je vytvořená v těchto dávkovacích tryskách Martin SMT, zabraňuje tomuto efektu. Výhodnými vedlejšími účinky tohoto designu jsou navíc podstatně snížené tlaky pro dávkování a delší provozní okno pro materiály. Pouze kombinací vhodné geometrie trysek a úpravou okolních podmínek může být pájecí pasta dávkována až na průměr bodů 0,15 mm (průměr trysky 0,14 mm a super jemná pájecí pasta třídy 6).

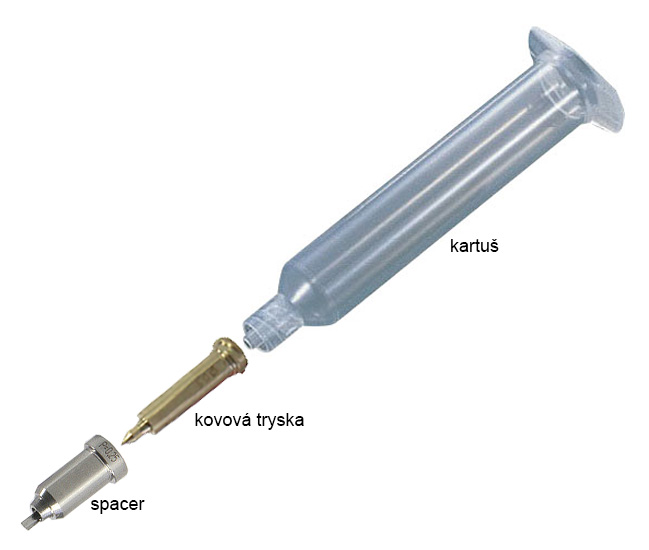

Vzdálenost mezi dávkovacím hrotem a kontaktní plochou se liší pro každý typ trysky a musí se dodržovat co nejkonzistentnější. Martin kovové trysky mohou být vybaveny spacerem, který mechanicky udrží optimální mezery.

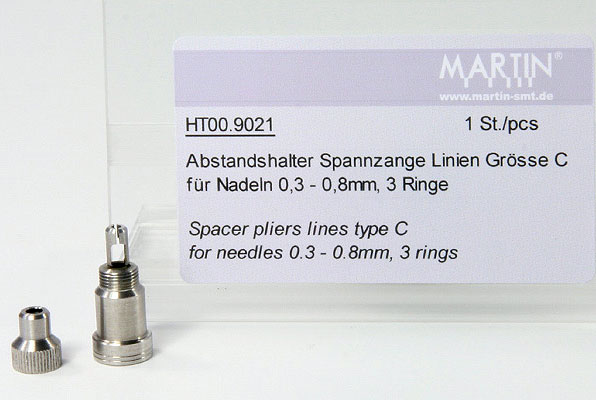

Spacery (standardní)

• Materiál: nerezová ocel.
• Balení: 1 ks.

Rozhraní určené pro standardní kovové trysky a plastové kónické trysky, vhodné do Martin SMT dávkovacích hlav.

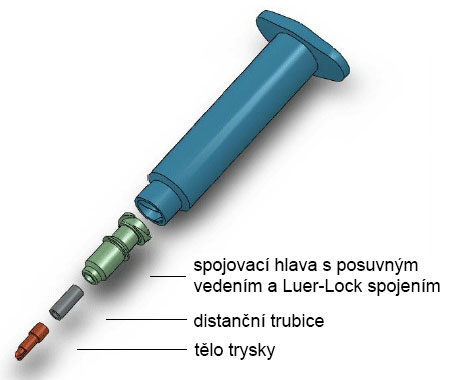

Micro dávkovací jehly

• Materiál: slitina mosazi.

Přesné trysky pro rovnoměrné výsledky dávkování, s integrovaným spacerem. Umožňují přesné vytváření nejmenších objemů. Speciální vnitřní geometrie a velmi krátká kapilára zajišťují bezproblémový transport média a minimalizují separační účinky, vznikající zejména při práci s plnicími médii. Průměr dávkovacích trysek je 7,5 mm a jsou připraveny pro použití v ohřevných modulech Martin SMT.

Pro pohodlné čištění jednotlivých součástí jsou trysky rozděleny do tří částí. Navíc jsou vyrobeny z materiálů, které zaručují dlouhou životnost i při práci s abrazivními médii. Vnitřní trysky mohou být volitelně vybaveny pevným spacerem.

Technické parametry:

• Spojovací tělo: nerezová ocel, vnější prměr 7,5 mm.
• Tryska: speciální slitina, přesně vyvrtaná, tolerance + 0,02 mm / - 0,00 mm.
• Distanční trubice: nerezová ocel.
• Čisticí jehla: ocelová pružina.

Sady mikrotrysek:

• HT00.8008 - dávkovací tryska 0,14 mm, se spacerem 0,07 mm.
• HT00.8009 - dávkovací tryska 0,17 mm, se spacerem 0,08 mm.
• HT00.8014 - dávkovací tryska 0,17 mm, bez spaceru.
• HT00.8005 - dávkovací tryska 0,22 mm, bez spaceru.
• HT00.8006 - dávkovací tryska 0,3 mm, bez spaceru.

*) AH - spacer je integrován přímo v dávkovací trysce
**) HS - nezbytný výškový senzor

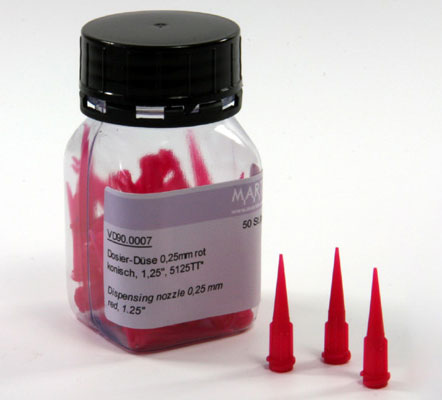

Kónické plastové dávkovací hroty

• Materiál: polypropylen (PP).
• Délka trysky: 2,54 cm.
• Typ závitu: Luer-Lock.
• Balení: 50 ks.

Kuželovité plastové dávkovací trysky, které lze nastavit  pro aplikace v Martin SMT Dotliner (při použití HT00.9007).

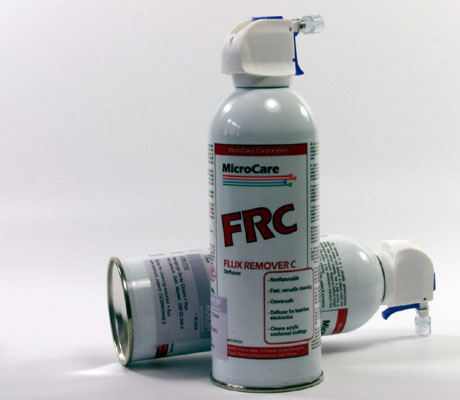

Čisticí prostředky

Pro odstranění zbytků tavidla nabízí společnost Martin SMT čisticí sprej či čisticí ubrousky.
