Konfigurátor osazovacích automatů SMD
Základní konfigurace osazovacích automatů Mechatronika

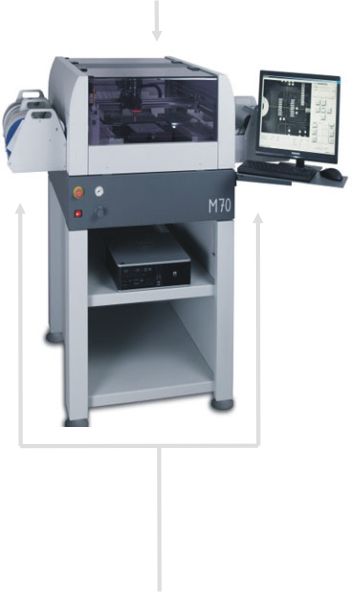

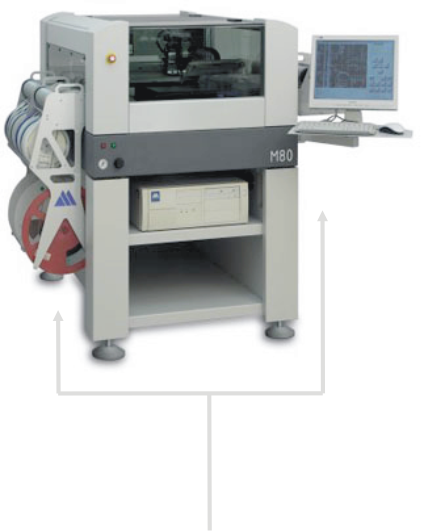

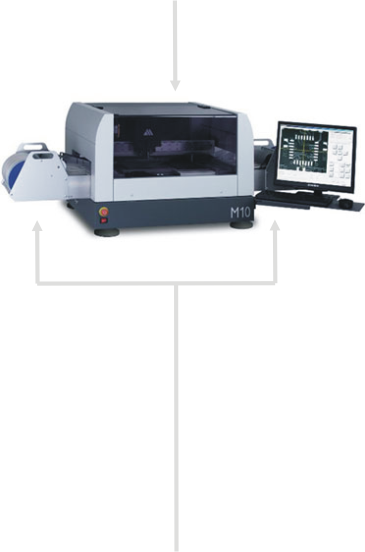

| model M10V | model M70 | model M80 | |||
| Základní popis: | Špičkový startovací stroj. Ideální pro všechny, kteří se chtějí seriózně věnovat SMT. Parametry osazovaní ustojí soutěž i s velkými stroji. | Typický automat SMD české střední firmy, která nechce být závislá na subdodavatelích. Přesnost a pružnost osazování je doménou. | Výkonný osazovací automat pro střední až větší firmu. Osazovací automat SMD M80 představuje až 2 násobnou kapacitu M70. | ||
| Volitelně: |
 |
|
|||
 |
 |
 |
|||
| Podavače (feeder) |
  |
|
|
||
  |
|
|
|||
| Max.rozměr DPS: | 300 x 400 mm | 300 x 500 mm | 325 x 500 mm | ||
| SMD: | od 0201-35 x 35 mm, 0.5 mm | od 0201 - 35 x 35 mm, 0.5 mm | od 0201 - 30 x 30 mm, 0.5 mm | ||
| Praktická rychlost: | 1600 SMD/hod | 2000 SMD/hod | 3000 SMD/hod | ||
| Přesnost osazování: | lepší než 0,1 mm | lepší než 0,1 mm | lepší než 0.08 mm | ||
| Trysky: | 8 typů, automaticky | 8 typů, automaticky | 8 typů, automaticky | ||
| XY rozlišení: | 5 um, lineární encoder | 5 um, lineární encoder | 10 um, lineární encoder | ||
| Orientace SMD: | 0,05° | 0,05° | 1° | ||
| Vision: | fiducial, bad mark, bulk, ... | fiducial, bad mark, bulk, ... | fiducial, bad mark, bulk, ... | ||
 |
|
|
Rozměr osazované DPS
Precizní osazovací automaty SMD pro prototypovou výrobu a výrobu krátkých a středních sérií. Jednoduchá konstrukce a vysoká spolehlivost osazovacích automatů snižuje náklady na výrobu. Všechny osazovací automaty mají integrovaný Vision systém centrování.
|
Max. rozměr DPS 300 x 400 mm |
Max. rozměr DPS 350 x 500 (600) mm |
Max. rozměr DPS 325 x 500 mm |
 |
 |
 |
 |
|
|
Praktická rychlost osazování
Automaty společnosti Mechatronika si získaly uznání v Evropě. Jsou jimi vybaveny četné podniky vyrábějící elektroniku v Polsku, Itálii, Německu, Velké Británii, Rakousku, Česku, Rusku a dalších zemích. Díky použití podobných zařízení mohly v těchto podnicích klesnout výrobní náklady.
|
Praktická rychlost 1000 - 1200 součástek/hod |
Praktická rychlost 1600 - 2000 součástek/hod |
Praktická rychlost 2500 - 3000 součástek/hod |
|
|
|
|
|
|
|
|
